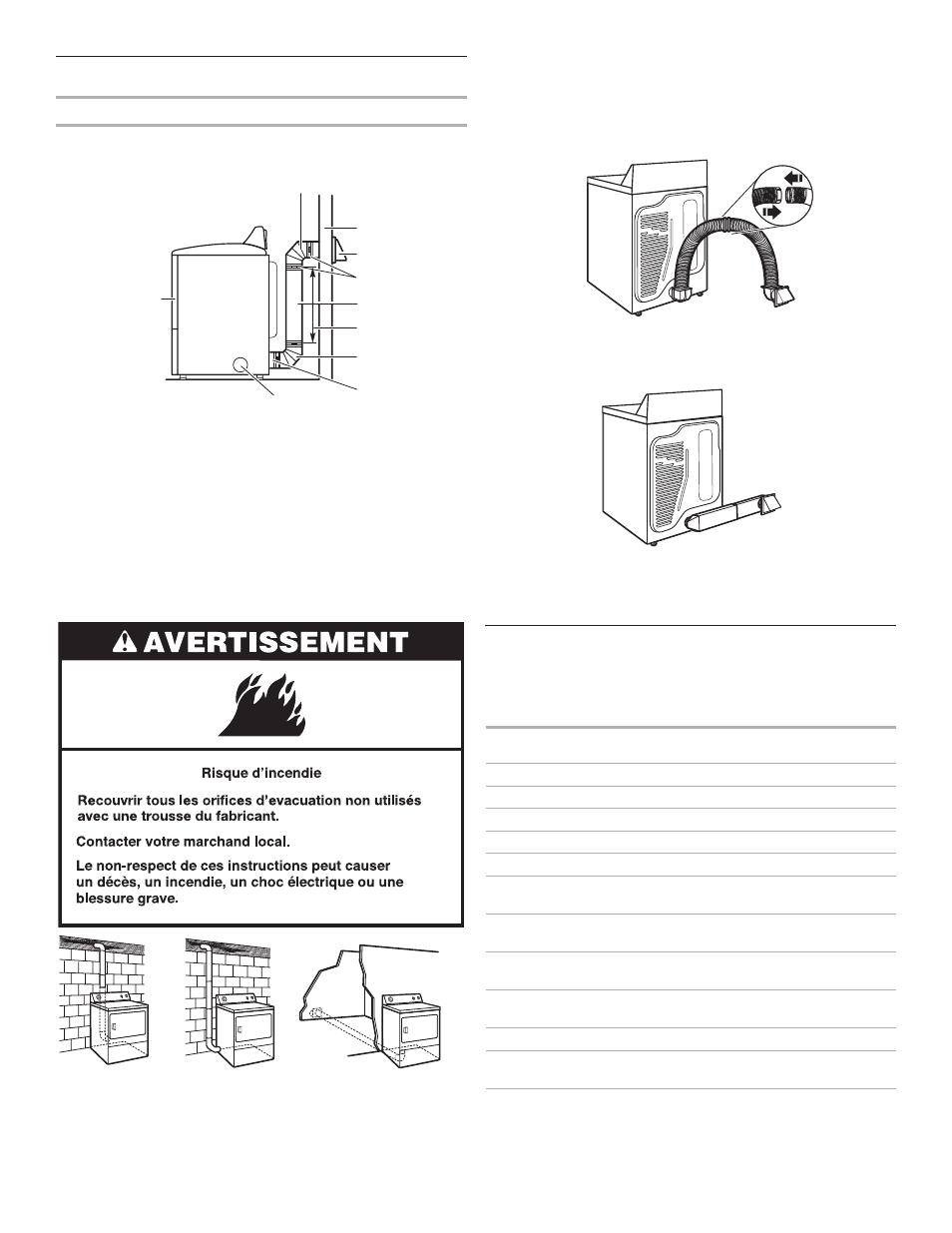

Planification du système d’évacuation
Installations d’évacuation recommandées :
Les installations typiques consistent à acheminer le conduit
d’évacuation à l’arrière de la sécheuse. D’autres installations sont
possibles.
B
B
C
D
E
F
G
H
I
A
A. Sécheuse
B. Coude
C. Mur
D. Clapet de décharge
E. Brides
F. Conduit métallique rigide ou souple
G. Longueur de conduit nécessaire pour
raccorder les coudes
H.Bouche de décharge
I. Sortie d’évacuation latérale facultative
(modèles de 27" de largeur uniquement)
Installations d’évacuation facultatives :
Les modèles de 27" de largeur peuvent être convertis pour
évacuer par le côté droit, le côté gauche ou par le bas (ensemble
d’évacuation 4 voies). Chaque ensemble comporte des
instructions étape par étape. Pour les renseignements sur la
manière de commander, voir “Ensembles pour évacuation”.
A. Installation avec acheminement standard du conduit
d’évacuation par l’arrière
B. Installation avec évacuation par la gauche ou par
la droite (modèles de 27" de largeur uniquement)
C. Installation avec évacuation par le bas (modèles
de 27" de largeur uniquement)
Installations alternées pour dégagements étroits
Il existe de nombreux systèmes d’évacuation. Choisir le type le
mieux adapté à votre installation. Sur l’illustration: les installations
à double dégagement. Se rapporter aux instructions du fabricant.
Installation au-dessus de la sécheuse
(également disponible avec un coude décalé)
Installation de périscope
REMARQUE : Les trousses suivantes pour les installations
alternées à dégagements étroits sont disponible à l’achat.
Trousses d’évacuation
Pour plus de renseignements, contacter le 1-800-901-2042,
ou visiter notre site Web www.applianceaccessories.com.
Au Canada, contacter le 1-800-807-6777 ou visiter notre site
Web www.whirlpoolparts.ca.
Numéro de
pièce
Description
8171587RP Périscope d’évacuation métallique de 0 à 5"
4396037RP Périscope d’évacuation métallique de 0" à 18"
4396011RP Périscope d’évacuation métallique de 18" à 29"
4396014 Périscope d’évacuation métallique de 29" à 50"
4392892 Périscope DuraVent™ métallique mural
W10470674 Trousse d’évacuation à 4 directions – gris
universel (sécheuses de 27" uniquement)
4396028 Trousse d’évacuation Sure Connect™
(installation par le dessus)
4396009RP Conduit SecureConnect™ de 5', conduit
d’évacuation souple pour sécheuse
4396010RP Conduit SecureConnect™ de 6', conduit
d’évacuation souple pour sécheuse
4396013RB Trousse d’installation du conduit de sécheuse
4396033RP Conduit d’évacuation souple pour sécheuse
de 5' avec brides
