38

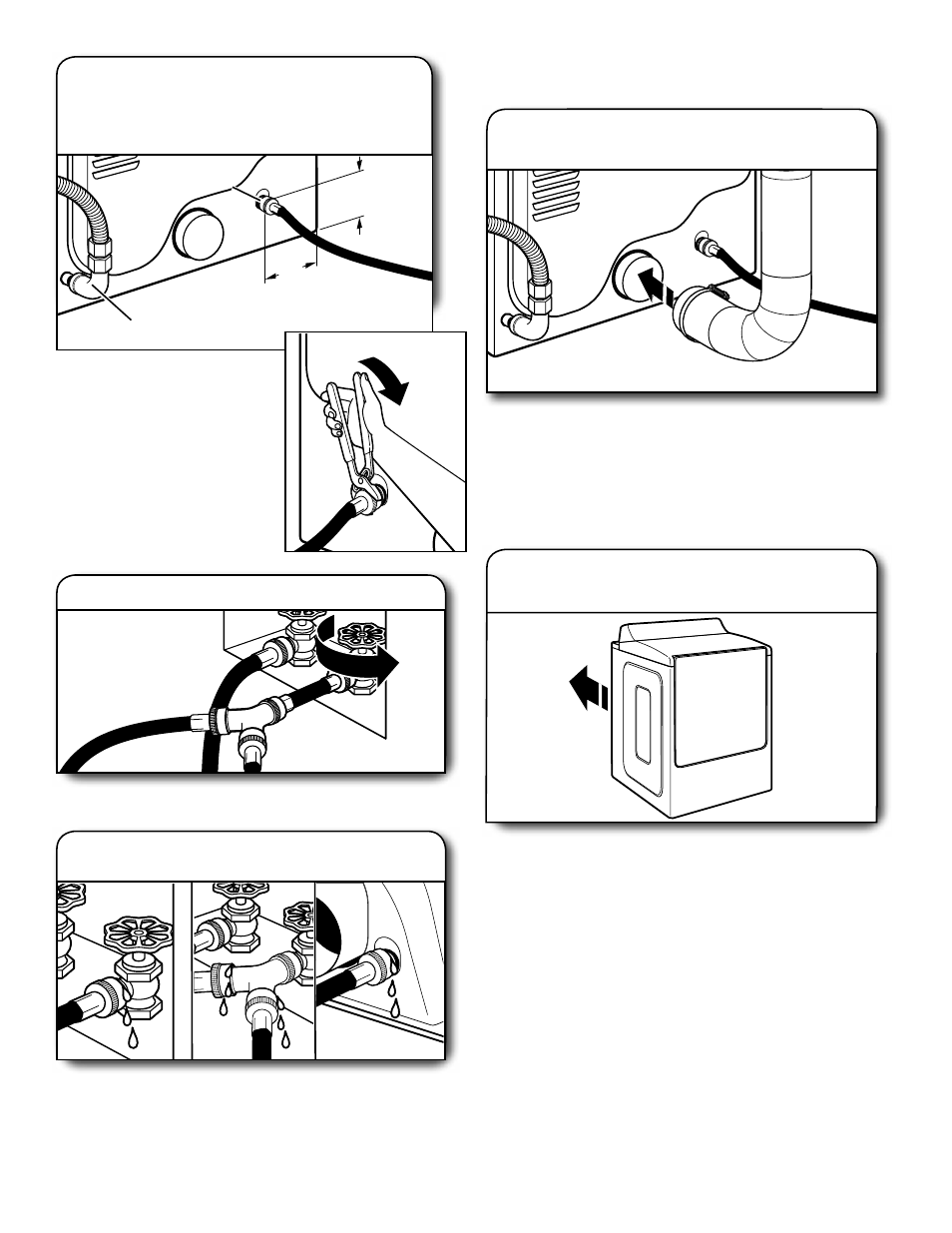

RACCORDEMENT DU SYSTèME
D’ÉVACUATION
1.
Raccorder le conduit d’évacuation
au clapet d’évacuation
À l’aide d’une bride de fixation de 4" (102 mm), relier le conduit
d’évacuation à la bouche d’évacuation de la sécheuse. Si
l’on réalise le raccordement au conduit d’évacuation existant,
s’assurer que celui-ci est propre. Le conduit d’évacuation doit
être fixé par-dessus la bouche d’évacuation de la sécheuse et
à l’intérieur du clapet d’évacuation. S’assurer que le conduit
d’évacuation est fixé au clapet d’évacuation à l’aide d’une
bride de fixation de 4" (102 mm).
Placer la sécheuse
à son emplacement final
2.
Placer la sécheuse à son emplacement final. Éviter d’écraser
ou de déformer le conduit d’évacuation.
5 7 /
8
"
(150 mm)
4 1 /
2
"
(115 mm)
Fixer le long tuyau à
l’électrovanne de remplissage
de la sécheuse et serrer les
raccords
5.
Fixer l’autre extrémité du long
tuyau à l’électrovanne située au
bas du panneau arrière de la
sécheuse. Visser le raccord à la
main jusqu’à ce qu’il repose sur
le connecteur de l’électrovanne.
Terminer le serrage des
raccords de deux tiers de tour
supplémentaire avec une pince.
REMARQUE : Ne pas serrer
excessivement. Le raccord risque
d’être endommagé.
Recherche de fuites
7.
Vérifier qu’il n’y a pas de fuites autour du raccord en “Y”,
du robinet et des tuyaux.
Ouvrir le robinet d’eau froide
Vérifier que le robinet d’eau est ouvert.
6.
Électrovanne à gaz
Électrovanne
de remplissage
