34
EXIGENCES CONCERNANT L’ÉVACUATION
AVERTISSEMENT :
Pour réduire le risque d’incendie,
cette sécheuse doit EVACUER L’AIR A L’EXTERIEUR.
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur. Le conduit d’évacuation de la sécheuse
ne doit pas être raccordé à une évacuation de gaz, une
cheminée, un mur, un plafond, un grenier, un vide sanitaire ou
un vide de construction. Seul un conduit d’évacuation métallique
rigide ou souple doit être utilisé pour le système d’évacuation.
L’ÉVACUATION
■ Utiliser uniquement un conduit d’évacuation en métal lourd de
4" (102 mm) et des brides de serrage.
■ Ne pas utiliser de conduit de plastique ou de métal très mince.
Conduit métallique rigide :
■ Recommandé pour une performance de séchage idéale afin
d’éviter tout écrasement ou déformation.
Conduit métallique flexible : (Acceptable uniquement
si son accès reste facile pour le nettoyage)
■ Doit être entièrement déployé et soutenu à l’emplacement
d’installation final de la sécheuse.
■ Enlever tout excès de conduit flexible pour éviter tout
affaissement et déformation susceptible de réduire la capacité
d’évacuation et le rendement.
■ Ne pas installer le conduit métallique flexible dans des cavités
fermées de mur, plafonds ou planchers.
■ La longueur totale ne doit pas dépasser 7 3 /
4
ft. (2,4 m).
■
La longueur du conduit métallique d’évacuation souple utilisé
doit être prise en compte lors de la conception de l’ensemble
du circuit d’évacuation, tel qu’indiqué dans les “Tableaux des
systèmes d’évacuation”.
4"
(102 mm)
Conduit d’évacuation en métal lourd de 4" (102 mm)

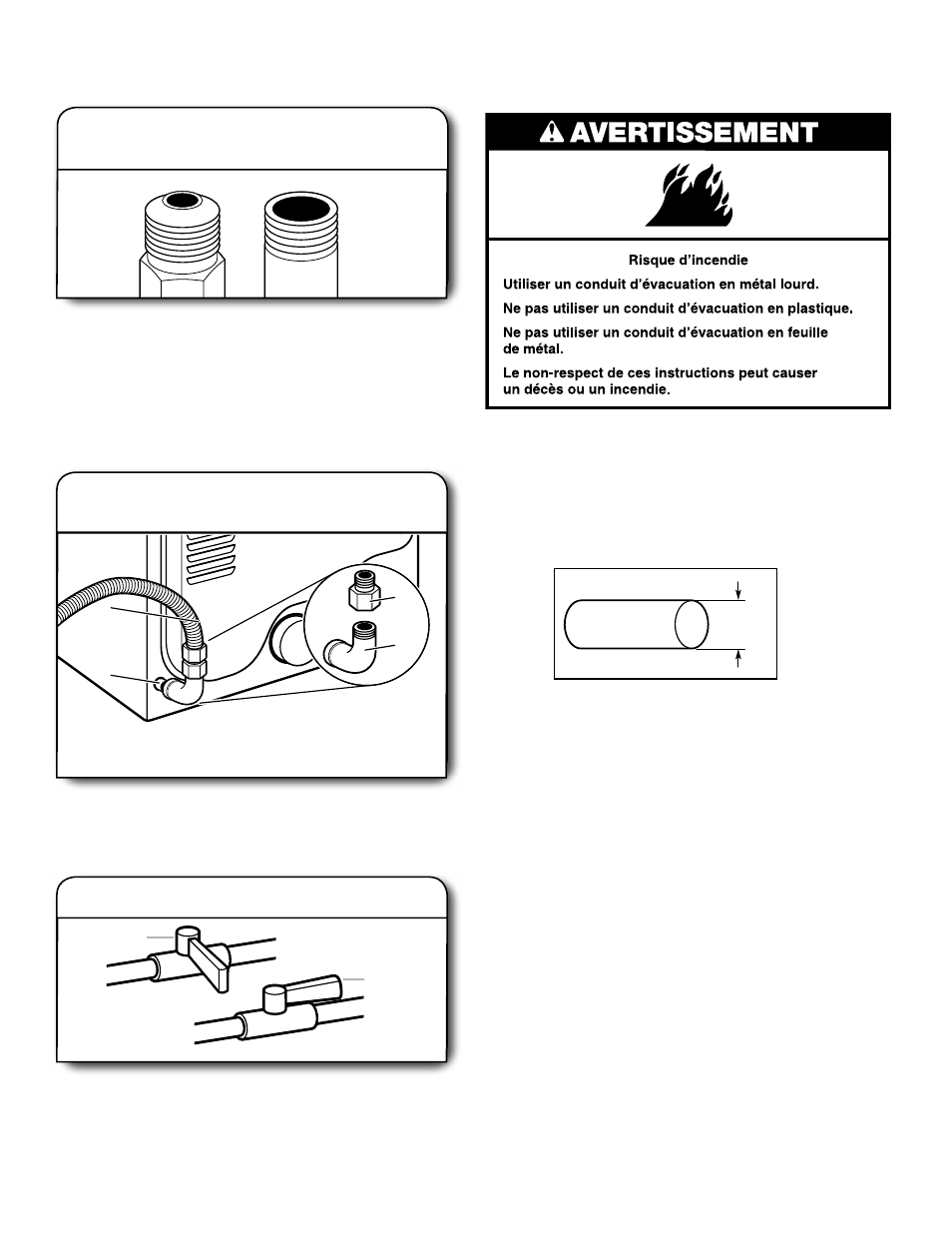

Raccorder l’alimentation en gaz
à la sécheuse
1.
Retirer le capuchon rouge de la canalisation de gaz. À l’aide
d’une clé pour serrer, raccorder l’alimentation en gaz à la
sécheuse. Utiliser un composé d’étanchéité des tuyauteries
sur tous les filetages des raccords mâles non coniques. Si on
utilise un conduit métallique souple, veiller à ce qu’il ne soit
pas pincé.
REMARQUE : Pour les raccordements au propane, on doit
utiliser un composé d’étanchéité résistant à l’action du
propane. Ne pas utiliser de ruban TEFLON ®† .
RACCORDEMENT AU GAZ -
ÉTATS-UNIS ET CANADA
A
B
Raccord
mâle non
conique
Raccord
mâle
conique
Planifier la connexion
des raccords de tuyauterie
2.
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la sécheuse à l’alimentation en gaz existante.
L’illustration présente un raccordement recommandé.
Le raccordement peut varier selon le type, la taille et
l’emplacement de la canalisation d’alimentation.
Robinet d’arrêt du gaz ouvert
3.
Ouvrir le robinet d’arrêt de la canalisation d’alimentation;
le robinet est ouvert lorsque la manette est parallèle à la
canalisation de gaz. Vérifier ensuite tous les raccordements
en les badigeonnant d’une solution de détection des fuites
non corrosive approuvée. L’apparition de bulles indique la
présence d’une fuite. Veiller à éliminer toute fuite détectée.
A
B Robinet
ouvert
Robinet fermé
B
A
D
C
A. Raccord flexible de gaz de 3/8"
B. Conduit de la sécheuse
de 3/8"
C. Coude de 3/8" par 3/8"
D. Adaptateur entre le conduit
et le joint conique de 3/8"
