PLANIFICATION DES CIRCUITS DE
CONDUITS

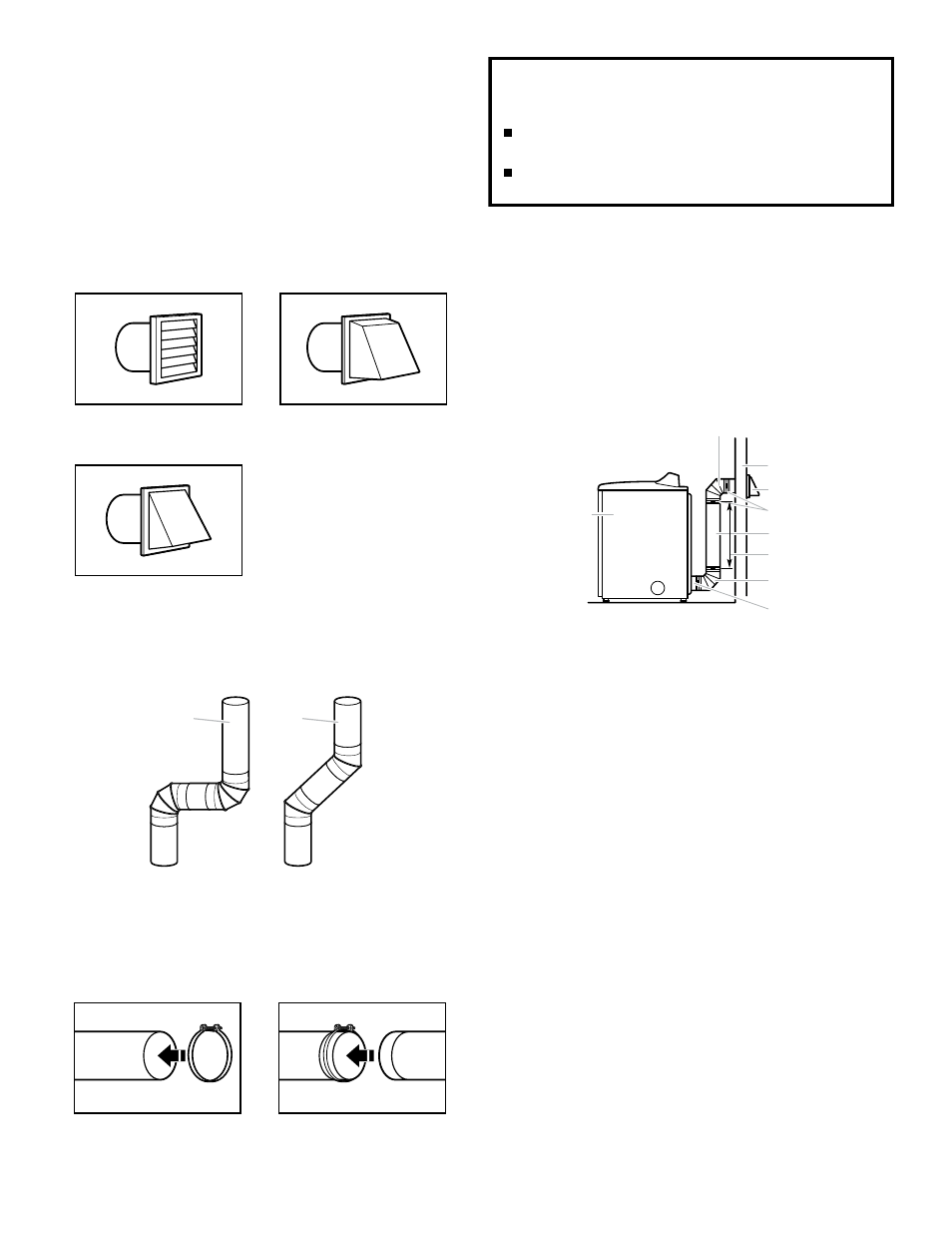

Installations d’évacuation recommandées
Les installations typiques consistent à acheminer le conduit
d’évacuation à l’arrière de la sécheuse. D’autres installations
sont possibles.
A. Sécheuse
B. Raccord coudé
C. Mur
D. Clapet d’évacuation
E. Brides
F. Conduit d’évacuation métallique
rigide ou souple
G. Longueur de conduit d’évacuation
nécessaire pour le raccordement
des coudes
H. Bouche de décharge
Clapet à persiennes
Bon
Clapet incliné
Clapet de type boîte
Mieux
Clapets d’évacuation :
Coudes :
Styles recommandés :
Styles recommandés :
■ Les coudes à 45° permettent une meilleure circulation de l’air
que les coudes à 90°.
■
Doit se trouver à au moins 12" (305 mm) du plancher ou
de tout objet susceptible d’obstruer l’ouverture d’évacuation
(tels des fleurs, des pierres, des buissons ou de la neige).
Style acceptable :
Brides de serrage :
■ Utiliser des brides pour sceller tous les joints.
■ Le conduit d’évacuation ne doit pas être raccordé ou fixé avec
des vis ou tout autre dispositif de serrage qui se prolongerait
à l’intérieur du conduit et retiendrait la charpie. Ne pas utiliser
de ruban adhésif pour conduit.
Une mauvaise évacuation de l'air peut causer de
l'humidité et une accumulation de charpie à l'intérieur de
la maison, ce qui peut provoquer :
Dommages par l'humidité aux boiseries, meubles, peinture,
papier-peint, tapis, etc.
Problèmes de nettoyage dans la maison et problèmes
de santé.
Le matériel d’évacuation peut être acheté auprès de votre
revendeur. Pour plus d’informations, voir la section “Assistance
ou service” du “Guide d’utilisation et d’entretien”.
B
B
C
D
E
F
G
H
A
REMARQUE : Lors de l’utilisation d’un système d’évacuation
existant, nettoyer et éliminer la charpie sur toute la longueur du
système, et veiller à ce que le clapet d’évacuation ne soit pas
obstrué par de la charpie. Remplacer tout conduit de plastique
ou en aluminium par un conduit métallique rigide ou souple.
Consulter à nouveau le tableau des systèmes d’évacuations
et modifier le système d’évacuation existant au besoin pour
obtenir un meilleur séchage.
