37

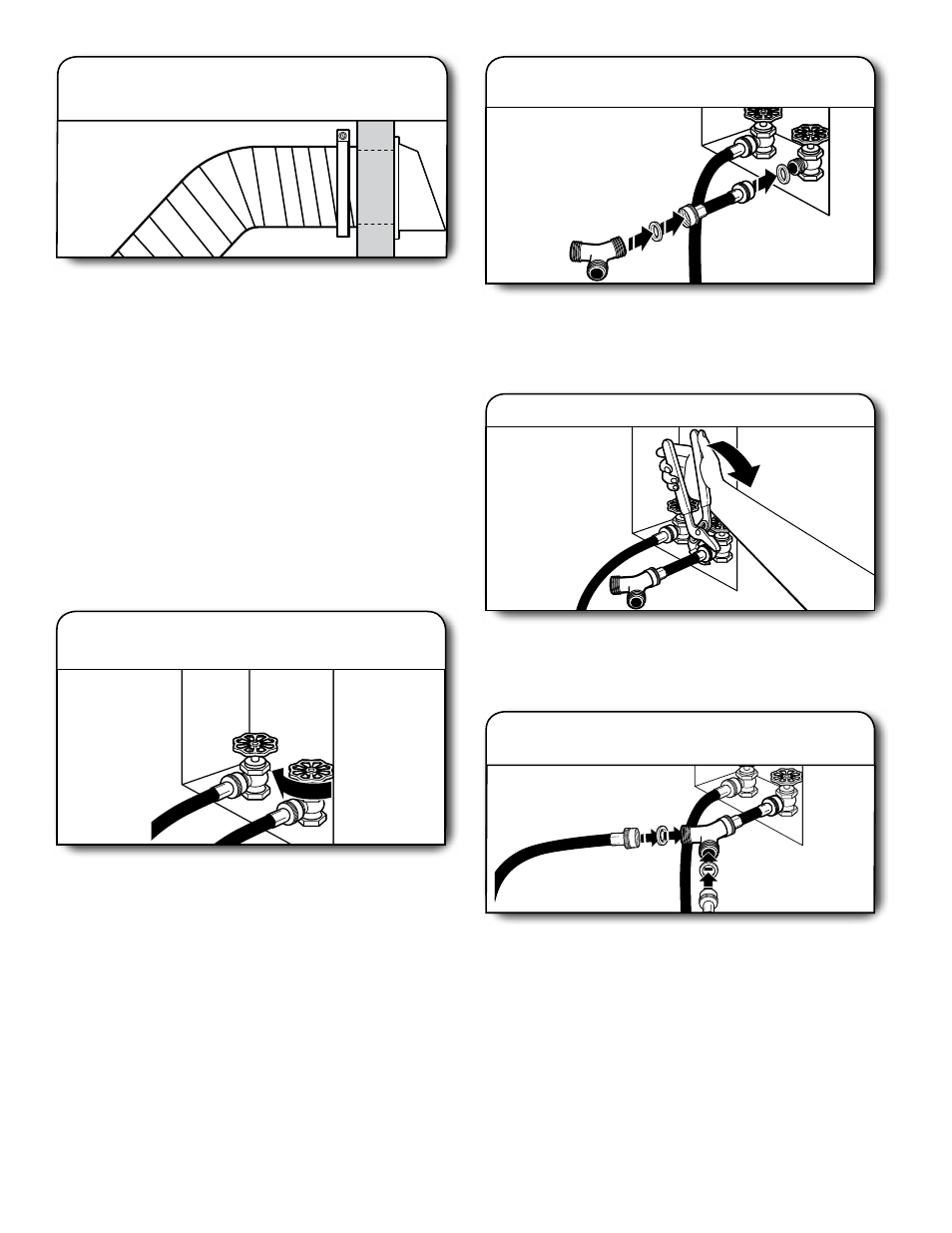

Raccordement du conduit
d’évacuation au clapet
2.
Le conduit doit être placé par dessus le clapet d’évacuation.
Fixer ensemble le conduit et le clapet avec une bride de
4" (102 mm). Acheminer le conduit jusqu’à l’emplacement
de la sécheuse en utilisant le chemin le plus rectiligne possible.
Éviter les changements de direction à 90º. Utiliser des brides
pour sceller tous les joints. Ne pas utiliser de ruban adhésif
pour conduit, de vis ou autres dispositifs de fixation qui se
prolongeraient à l’intérieur du conduit pour fixer le conduit
d’évacuation; ceux-ci pourraient retenir la charpie.
RACCORDEMENT DES TUYAUX
TUYAUX D’ALIMENTATION
Pour les modèles à fonctionnement sans vapeur, passer
directement à la section “Raccordement du système
d’évacuation”.
La sécheuse doit être connectée au robinet d’eau froide
à l’aide des nouveaux tuyaux d’alimentation. Ne pas utiliser
de tuyaux usagés.
Fermer le robinet d’eau froide et ôter le tuyau d’alimentation
de la laveuse.
Retirer l’ancien joint de caoutchouc du tuyau d’arrivée d’eau
et le remplacer par un joint de caoutchouc neuf.
Fermer l’eau froide; retirer et
remplacer le joint de caoutchouc
1.
Serrer les raccords
3.
Terminer le serrage des raccords de deux tiers de tour
supplémentaire avec une pince.
REMARQUE : Ne pas serrer excessivement. Le raccord risque
d’être endommagé.
Fixer le tuyau court
et le raccord en “Y”
2.
Fixer le tuyau d’alimentation de 2 pi (0,6 m) au robinet d'eau
froide. Visser le raccord à la main jusqu’à ce qu’il repose sur
le robinet. Fixer le raccord en “Y” à l’extrémité mâle du tuyau
d’alimentation de 2 pi (0,6 m). Visser le raccord à la main
jusqu’à ce qu’il repose sur le raccord.
Fixer le long tuyau au raccord
en “Y” et serrer les raccords
4.
Fixer les extrémités du tuyau d’alimentation de 5 pi (1,5 m) au
connecteur en “Y”. Fixer le tuyau d’alimentation en eau froide
de la laveuse à l’autre extrémité du raccord en “Y”. Visser
le raccord à la main jusqu’à ce qu’il repose sur le raccord.
Terminer le serrage des raccords de deux tiers de tour
supplémentaire avec une pince.
REMARQUE : Ne pas serrer excessivement. Le raccord risque
d’être endommagé.
