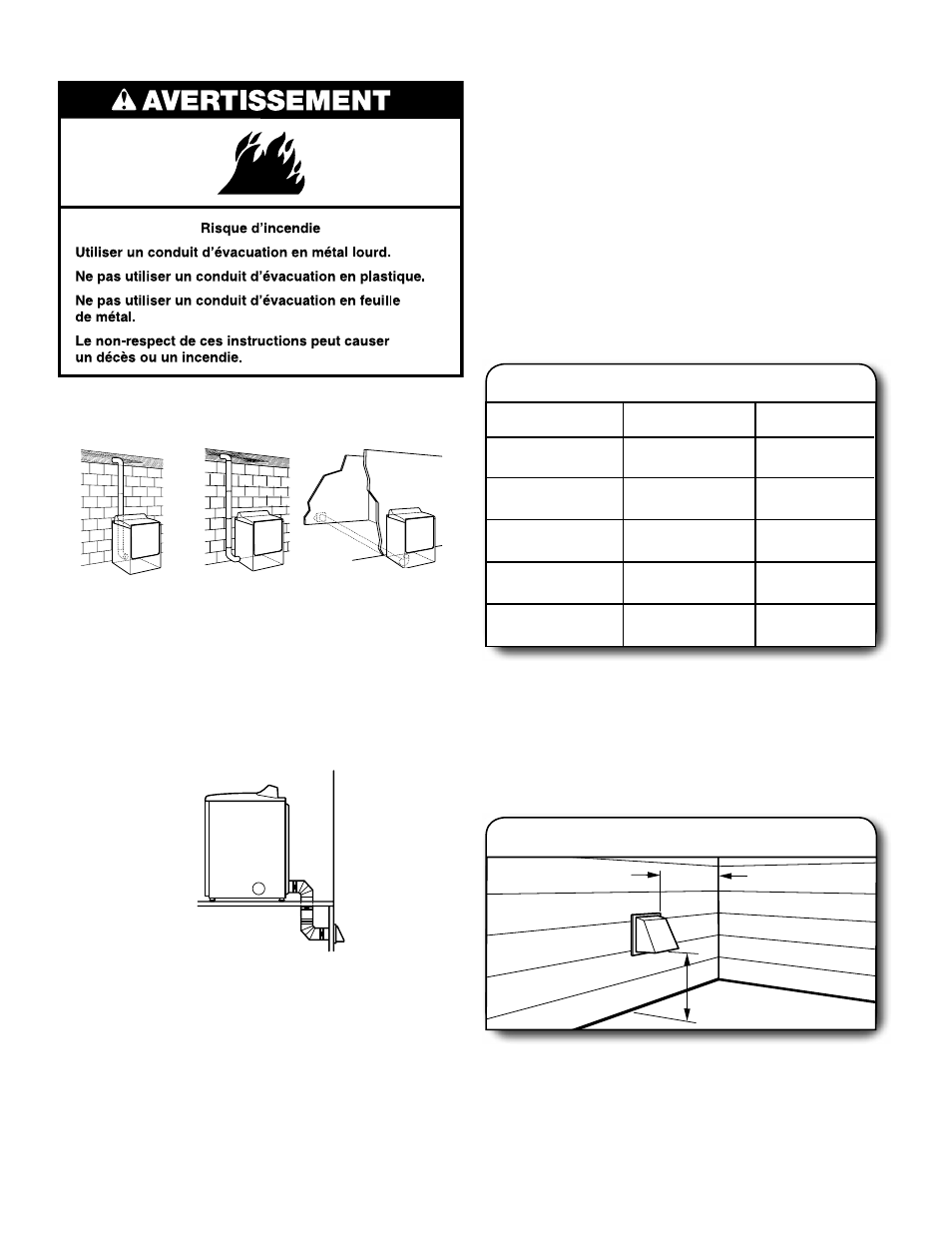

36

INSTALLATION DU SYSTèME

D’ÉVACUATION

12" min.

(305 mm)

12" min.

(305 mm)

Installer le clapet d’évacuation

1.

Installer le clapet d’évacuation et utiliser un composé de

calfeutrage pour calfeutrer le côté extérieur de l’ouverture

murale autour du clapet d’évacuation.

Installations d’évacuation facultatives :

Si vous préférez, la sécheuse peut être convertie pour évacuer

par le bas et les côtés. Contactez votre revendeur local pour

convertir la sécheuse.

A

C

A. Installation avec acheminement standard

du conduit d’évacuation par l’arrière

B. Installation avec évacuation par la gauche ou par la droite

C. Installation avec évacuation par le bas

B

Dispositions spéciales pour les installations

en résidence mobile :

Le système d’évacuation doit être solidement fixé à une section

non combustible de la structure de la résidence mobile et ne doit

pas se terminer en dessous de la résidence mobile. Acheminer

le conduit d’évacuation vers l’extérieur.

Installation du système d’évacuation en résidence mobile

Déterminer la longueur du conduit et le nombre

de coudes nécessaires pour une performance

optimale de séchage.

Utiliser le tableau des systèmes d’évacuation suivant

pour déterminer le type de matériel d’évacuation et

les combinaisons de hotte acceptables.

REMARQUE : Ne pas utiliser de conduits de longueur supérieure

à la valeur spécifiée dans le tableau des systèmes d’évacuation.

Si la longueur du circuit est supérieure à la valeur spécifiée dans

le tableau, on observera :

Un cycle de vie réduit de la sécheuse.

Une réduction du rendement, avec temps de séchage plus

longs et une plus grande consommation d’énergie.

Tableau des systèmes d’évacuation

Nombre de

coudes à 90°

Type de conduit

d’évacuation

Clapets inclinés

1

4

3

2

0

Métallique rigide

Métallique rigide

Métallique rigide

Métallique rigide

Métallique rigide

64 pi (20 m)

54 pi (16,5 m)

44 pi (13,4 m)

35 pi (10,7 m)

27 pi (8,2 m)

Le tableau des systèmes d’évacuation indique les critères

d’évacuation qui vous aideront à obtenir une performance

de séchage idéale.

REMARQUE : Les installations d'évacuation par le bas

comportent un changement de direction à 90º à l'intérieur de

la sécheuse. Pour établir la longueur maximale du conduit

d’évacuation, ajouter un changement de direction à 90º au

tableau.

Déterminer l’itinéraire d’acheminement du conduit :

Choisir l’itinéraire d’acheminement vers l’extérieur qui sera

le plus direct et le plus rectiligne.

Planifier l’installation de façon à introduire un nombre minimal

de coudes et de changements de direction.

Si des coudes ou changements de direction sont utilisés,

prévoir autant d’espace que possible.

Plier le conduit graduellement pour éviter de le déformer.

Utiliser le moins possible de changements de direction à 90°.
