62
Powermax30 AIR Manuel de service 808852
5 – Dépannage et tests de système
Vue d’ensemble de la source de courant

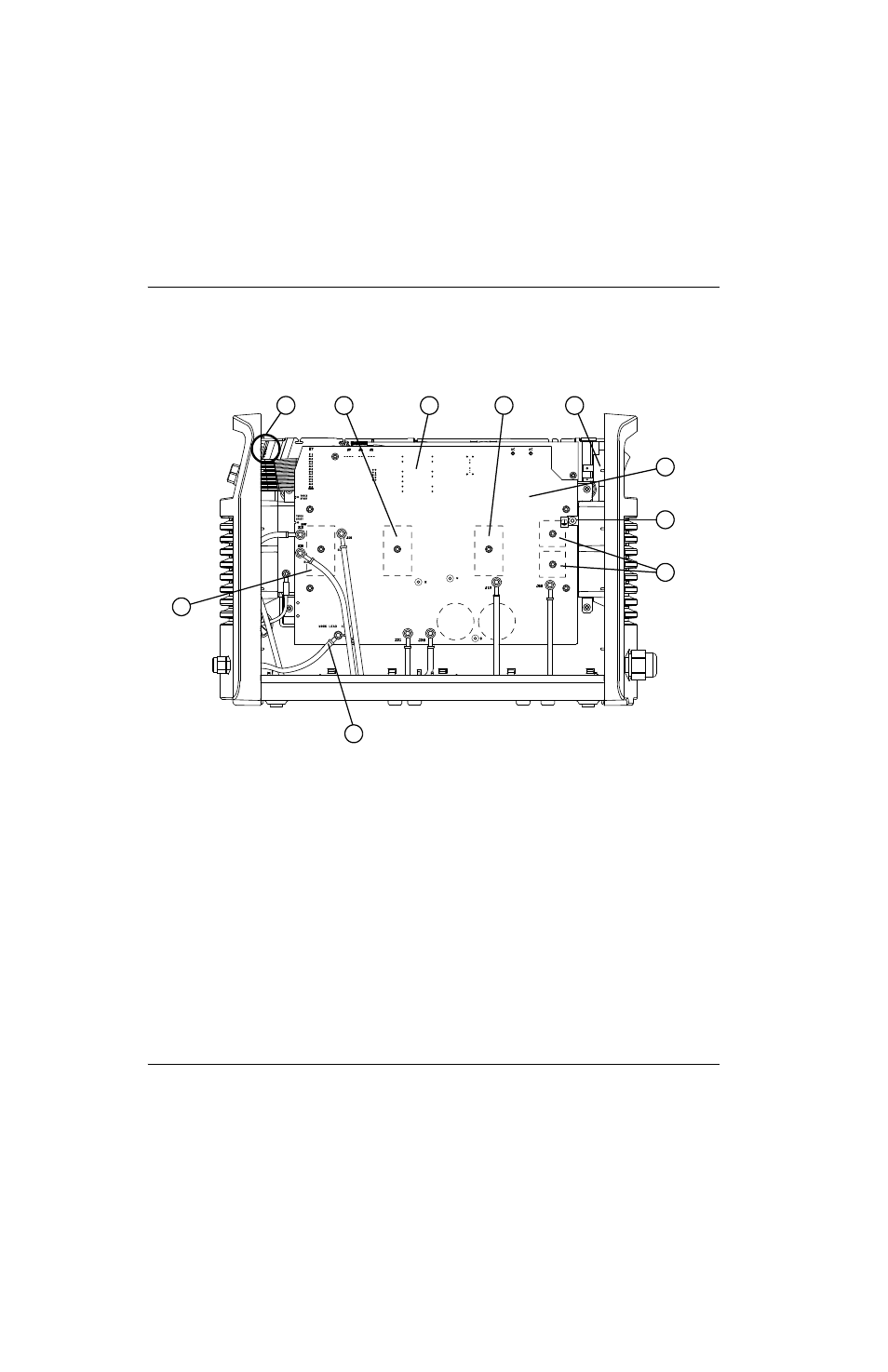

Figure 2 – Côté circuit imprimé d’alimentation de la source de courant
WORK LEAD (BLK)
AC
AC
R
w
TORCH
START
BLK
BLK
B
TORCH
START
1
2
4
5
6
7
8
9
10
3
1
Diode de sortie et module IGBT de l’arc pilote (D27)
2
Connexion du câble de retour (J22)
3
Ponts de diodes en entrée (D24, D30)
4
PE (terre)
5
Circuit imprimé d’alimentation (PCB2)
6
Interrupteur d’alimentation (S1)
7
IGBT PFC (Q1)
8
Circuit à transfert indirect
9
IGBT de l’onduleur (Q2)
10
Circuit imprimé de commande (PCB1)
