118 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Remplacement de l’interrupteur d’alimentation
Remplacement de l’interrupteur d’alimentation
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Retrait de la barrière de composant à la page 102.
2. Incliner doucement le haut du panneau arrière pour l’écarter de la source de courant, puis déconnecter les quatre fils
de l’arrière de l’interrupteur d’alimentation.
3. À l’aide d’un petit tournevis plat, appuyer sur l’une des languettes qui se trouve en bas de l’interrupteur
d’alimentation, puis pousser sur ce coin de l’interrupteur pour le faire sortir du panneau arrière.
4. Appuyer sur l’autre languette qui se trouve en bas de l’interrupteur d’alimentation, puis pousser sur ce coin
de l’interrupteur pour le faire sortir du panneau. S’assurer que la première languette ne s’enclenche pas à nouveau
en place, pendant que la seconde est détachée.
5. Répéter les deux étapes précédentes en haut de l’interrupteur d’alimentation, afin de dégager et faire sortir
l’interrupteur du panneau arrière. Retirer complètement l’interrupteur du panneau.

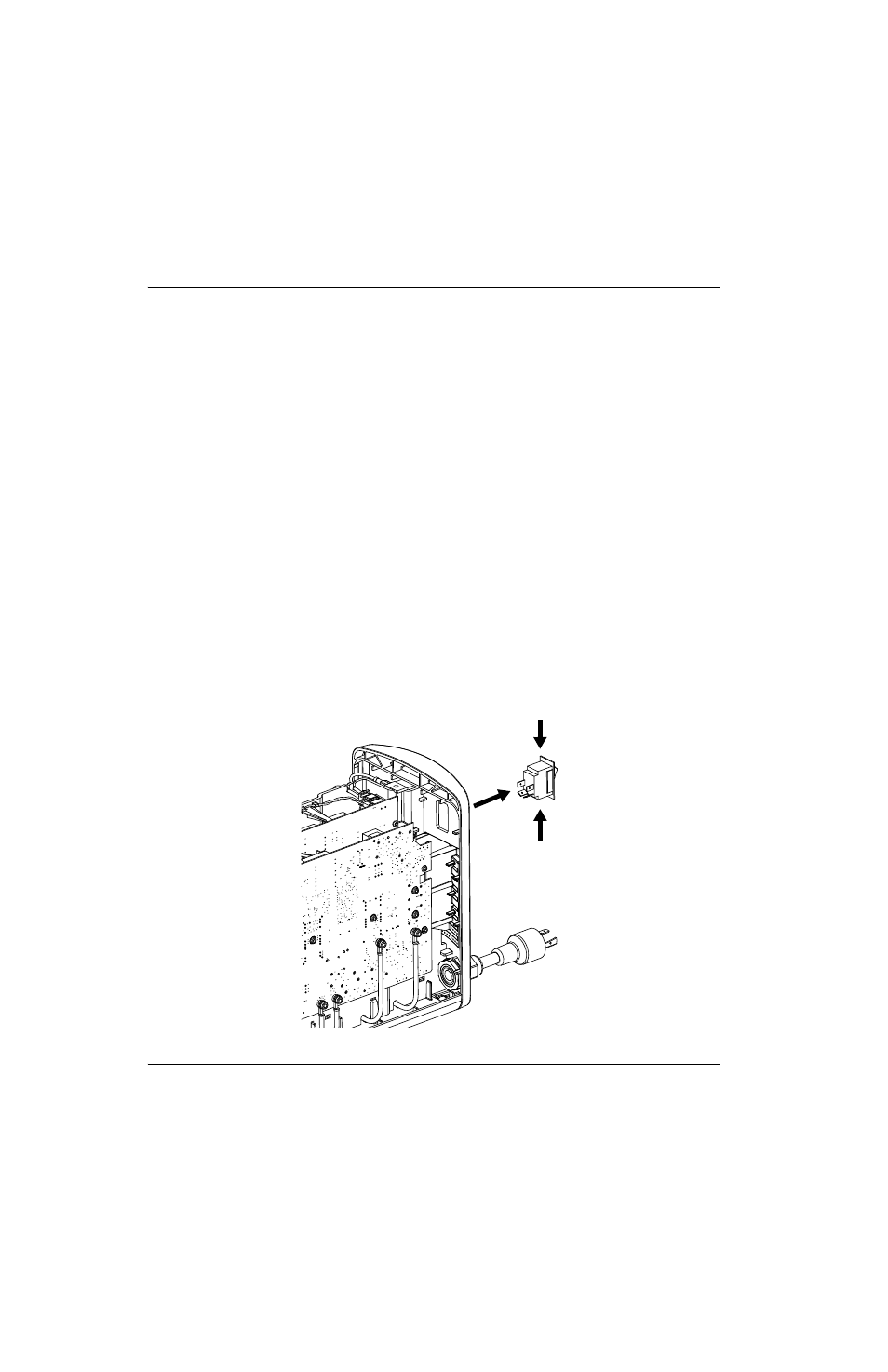

Figure 37
Numéro de kit Description
428235 Kit : Commutateur d’alimentation
