6 – Remplacement des composants de la source de courant

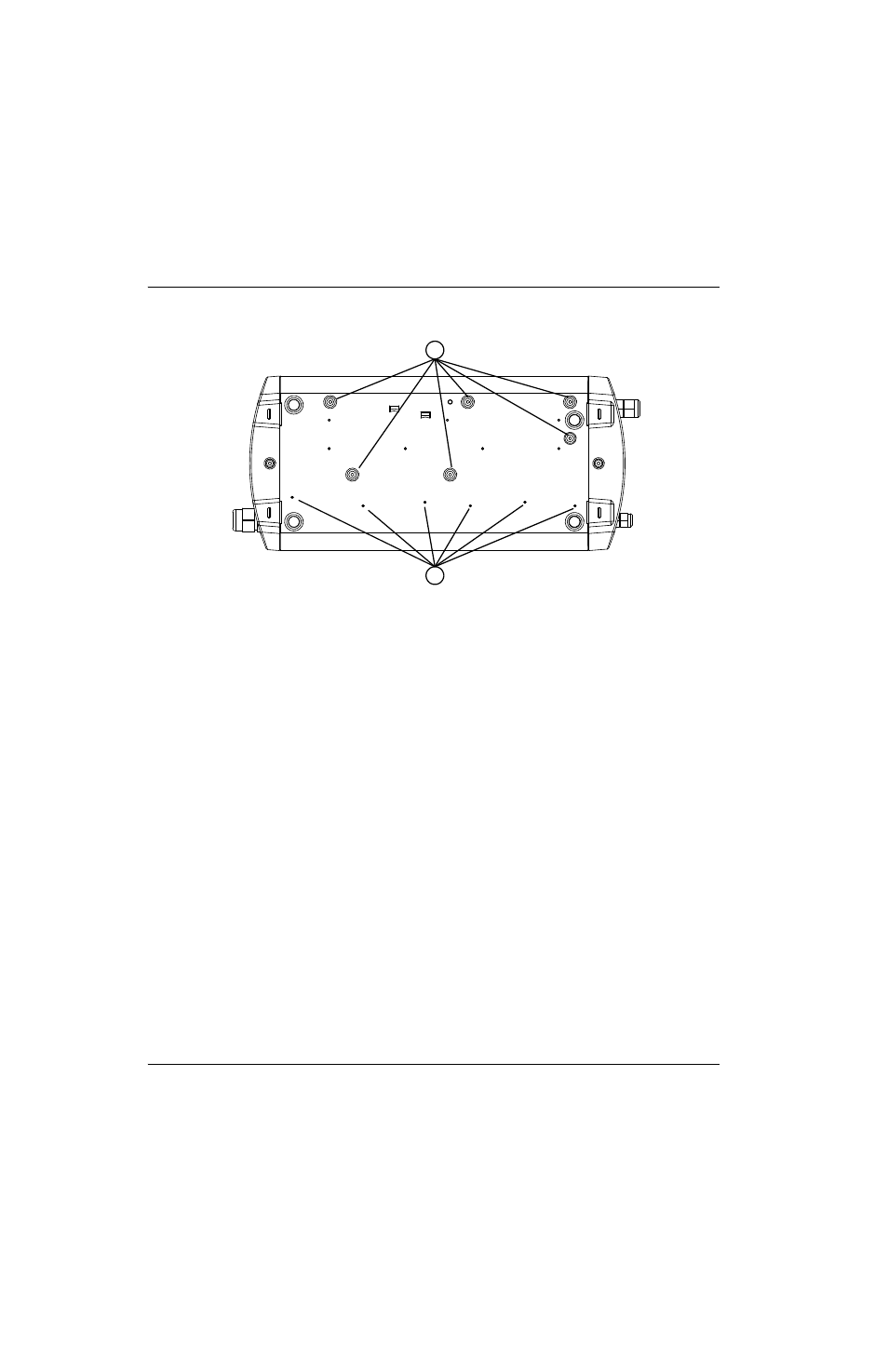

Figure 85
Installation du socle
1. Placer la nouvelle plaque de base par-dessus la base en métal qui se trouve au bas de la source de courant de façon
à ce que les trous des vis soient alignés avec les trous de la base en métal des composants inférieurs.
2. Aligner les fis de l’ensemble magnétique avec les encoches qui se trouvent en bas du panneau central pour éviter
que les fils ne soient pincés.
3. Pousser la base en plastique à l’intérieur de la source de courant jusqu’à ce qu’elle s’enclenche dans la
bonne position.
4. À l’aide des six vis, fixer la base en plastique aux composants qui se trouvent au bas de la source de courant.
5. Suivre les procédures suivantes :
a. Consulter Installation du compresseur interne à la page 165.
b. Consulter Installation du serpentin d’échange thermique à la page 160.
c. Consulter Installation du ventilateur à la page 158.
d. Consulter Remise en place du panneau arrière à la page 108.
e. Consulter Montage du panneau avant à la page 105.
f. Consulter Installation de la barrière de composant à la page 103.
g. Consulter Installation du couvercle de la source de courant à la page 101.
h. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
