6 – Remplacement des composants de la source de courant
4. Depuis l’intérieur du panneau avant
, retirer l’écrou de retenue du serre-câble
. Consulter la
5. Tirer le câble de retour pour le faire passer par le trou du panneau avant.
6. Faire passer la cosse ronde du nouveau câble de retour dans le trou du panneau avant, puis au travers de l’écrou
de retenue.
7. Fixer le câble de retour au panneau d’alimentation à J22 à l’aide de la vis et de la rondelle retirée à l’étape 3.
Serrer l’écrou à un couple de 23,0 kg cm.
8. À l’intérieur du panneau avant, serrer l’écrou de retenue sur le serre-câble
.

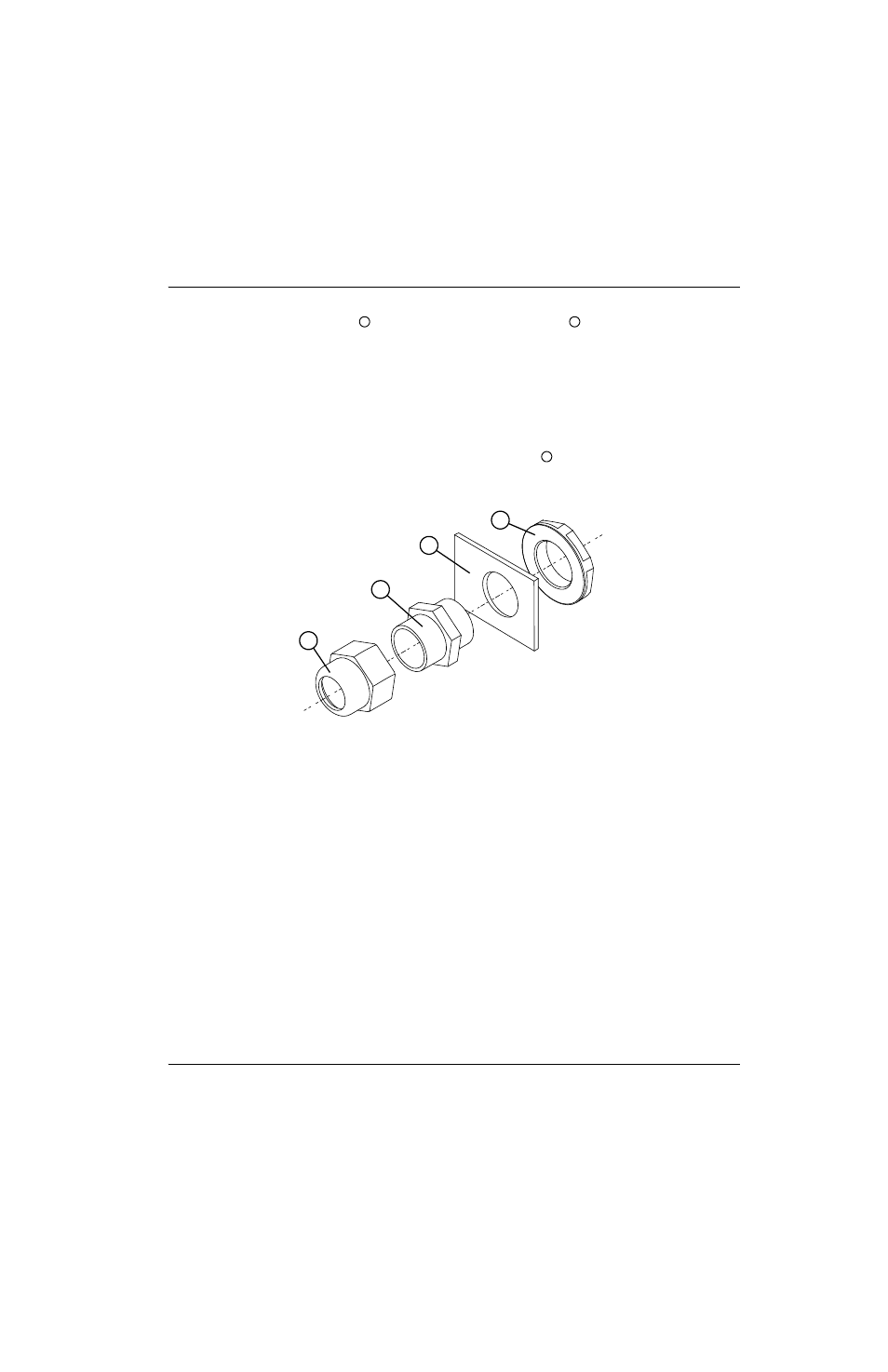

Figure 91
9. Suivre les procédures suivantes :
a. Consulter Montage du panneau avant à la page 105.
b. Consulter Installation de la barrière de composant à la page 103.
c. Consulter Installation du couvercle de la source de courant à la page 101.
d. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
4
5
6
1
4
Extérieur
Intérieur
5
6
