212 Powermax30 AIR Manuel de service 808852
8 – Pièces

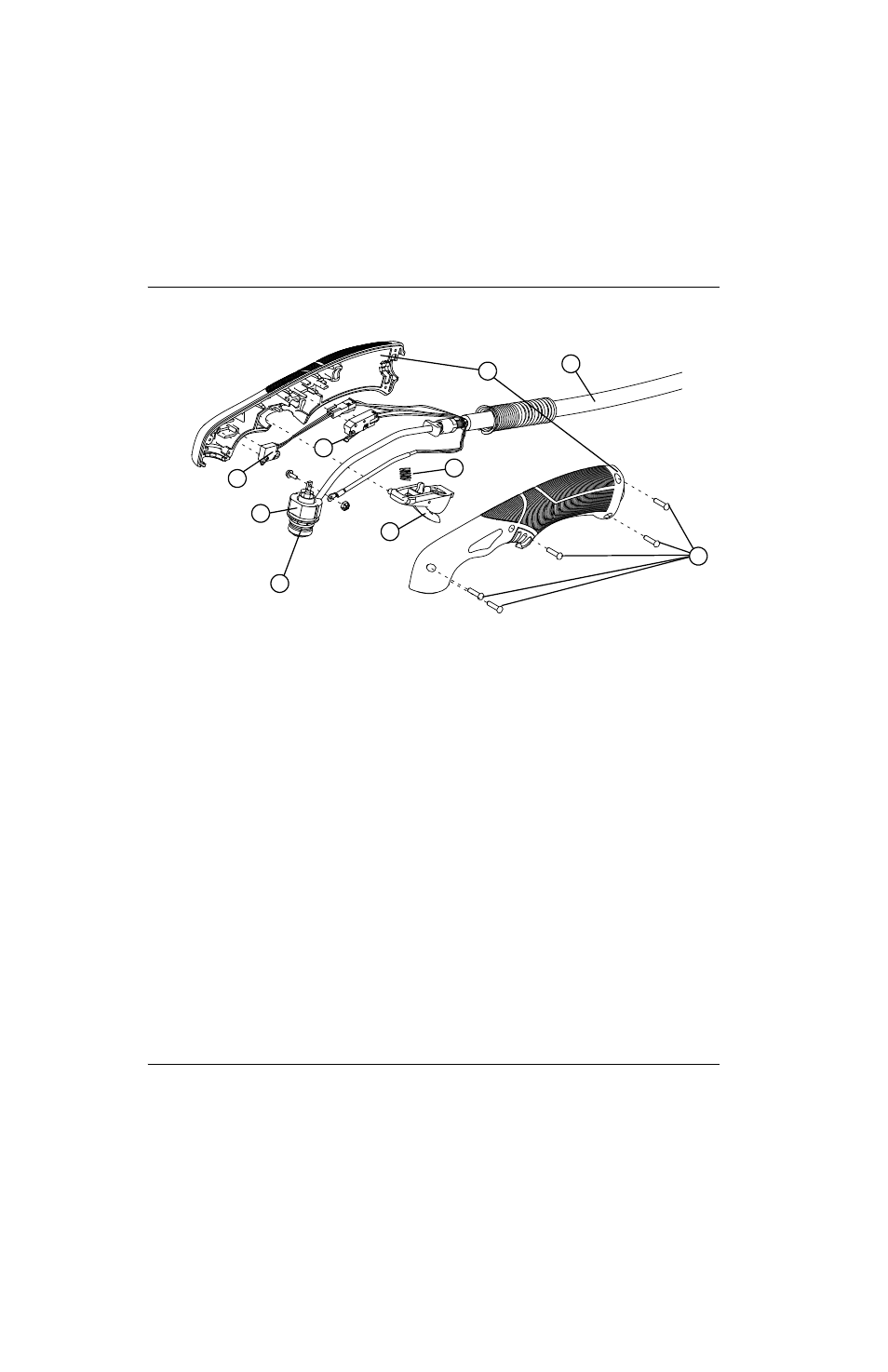

Pièces de la torche manuelle
Il est possible de remplacer soit la torche manuelle au complet et tout l’ensemble de faisceaux, soit des composants
de torche individuels.
Article Numéro de kit Description
428393* Kit : Ensemble de torche manuelle Air T30 avec faisceau de 4,6 m
1 228109 Kit : Contacteur de détection de buse de la torche
2 428162 Kit : Interrupteur de démarrage de torche
3 428394 Kit : Corps de la torche Air T30 (comprend joint torique)
4 428179 Kit : Joints toriques de rechange (5) pour corps de la torche
5 428156 Kit : Gâchette et ressort de torche
6 428182 Kit : Ressorts de rechange (5) pour gâchette de torche
7 428381 Kit : Poignée de torche Air T30 (comprend les vis de la poignée)
8 428181 Kit : Vis de rechange pour la poignée de la torche Air T30
9 428176 Kit : Faisceau de torche Air T30 de 4,6 m avec serre-câble
* L’ensemble de torche comprend un ensemble de consommables :
 Électrode (420132) †
 Diffuseur (420133)
 Buse (420134) †
 Buse de protection (420135)
 Déflecteur (420399)
† Il est possible de commander les buses et les électrodes
ensemble avec le kit 428350. Ce kit comprend 2 buses
et 2 électrodes. Remplacer les buses et les électrodes
en même temps.
1
3
5
7
9
4
8
2
6
