Powermax30 AIR Manuel de service 808852 165
6 – Remplacement des composants de la source de courant
Installation du compresseur interne

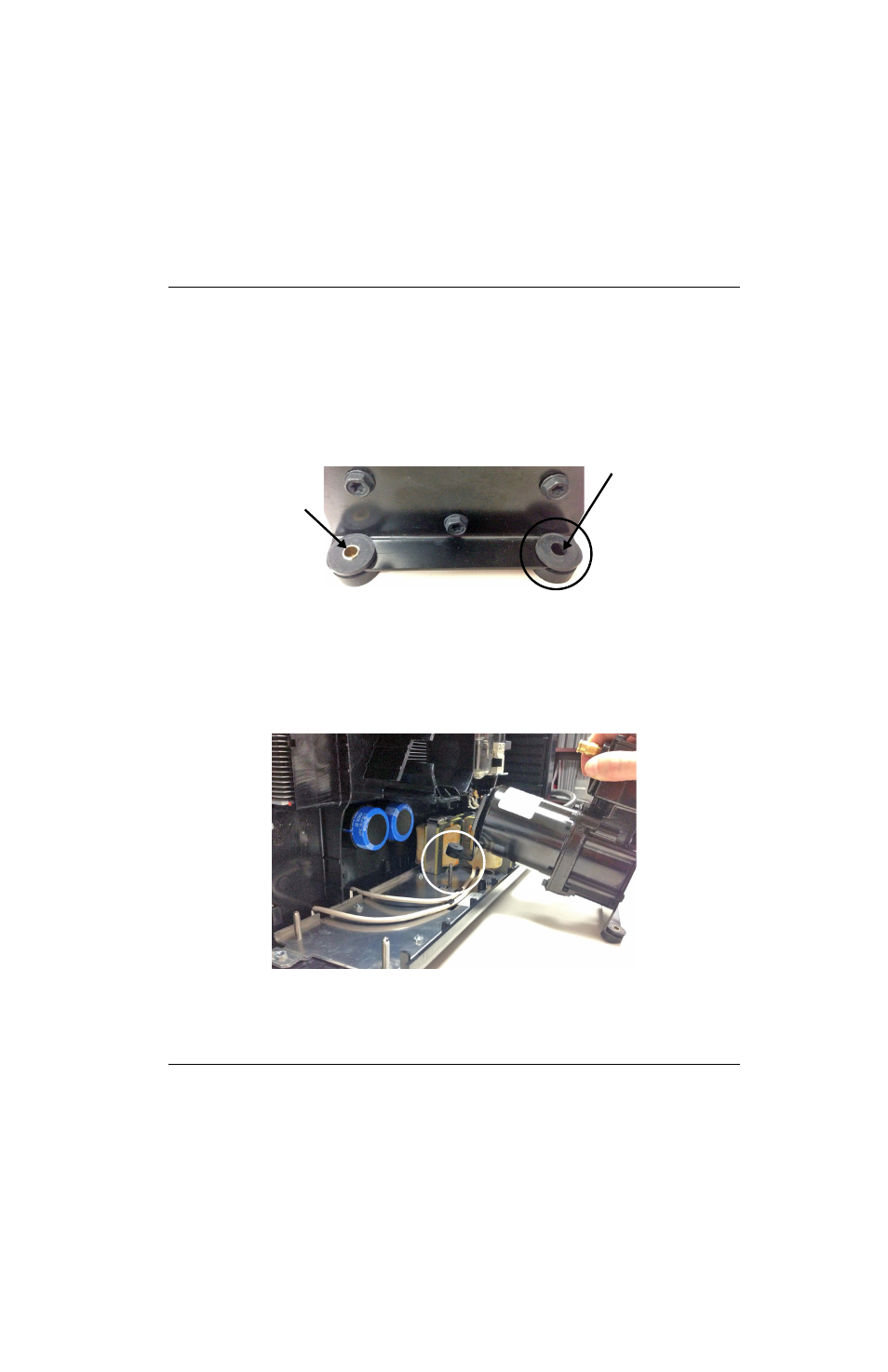

1. Vérifier les trois supports de montage sur le nouveau compresseur. Manque-t-il des bagues en laiton sur les
supports ? Consulter la Figure 75.
 Si oui, replacer la bague en laiton manquante par une de l’ancien compresseur.
 Si non, passer à la prochaine étape.
Figure 75
2. Orienter le compresseur interne afin qu’il soit perpendiculaire à la source de courant. Glisser le support
du compresseur interne au-dessus de la vis de retenue au milieu du socle de la source de courant, comme illustré
sur la
Figure 76.
Figure 76
Vérifier les bagues en laiton
avant d’installer le
compresseur.
Bague en laiton
