Powermax30 AIR Manuel de service 808852
103
6 – Remplacement des composants de la source de courant
Installation de la barrière de composant
1. Positionner la barrière de composant
afin que la partie supérieure pliée recouvre le dessus du circuit imprimé
d’alimentation.
2. Lors de la mise en place de la barrière, insérer les côtés et l’arête inférieure de la barrière derrière les encoches
le long de l’intérieur du panneau avant
, panneau arrière
et du socle en plastique.
La barrière ne pourra être posée dans le même rail
que le couvercle de la source
de courant.
3. Remettre en place le couvercle de la source de courant. Consulter Installation du couvercle de la source de courant

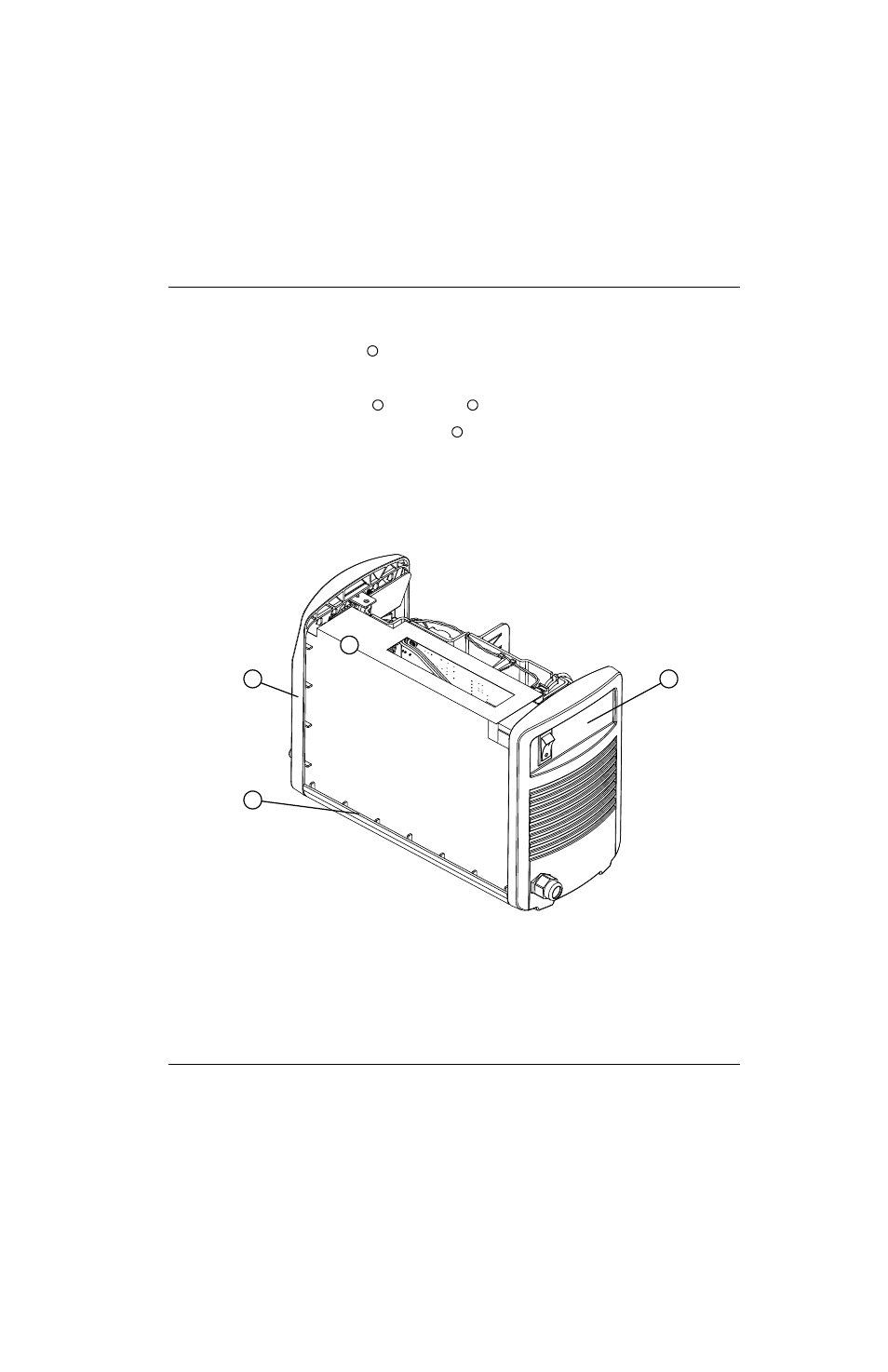

Figure 25
1
2
3
4
1
2
3
4
