FONCTIONNEMENT
4-10 HySpeed HSD130 RHF Manuel d’instructions

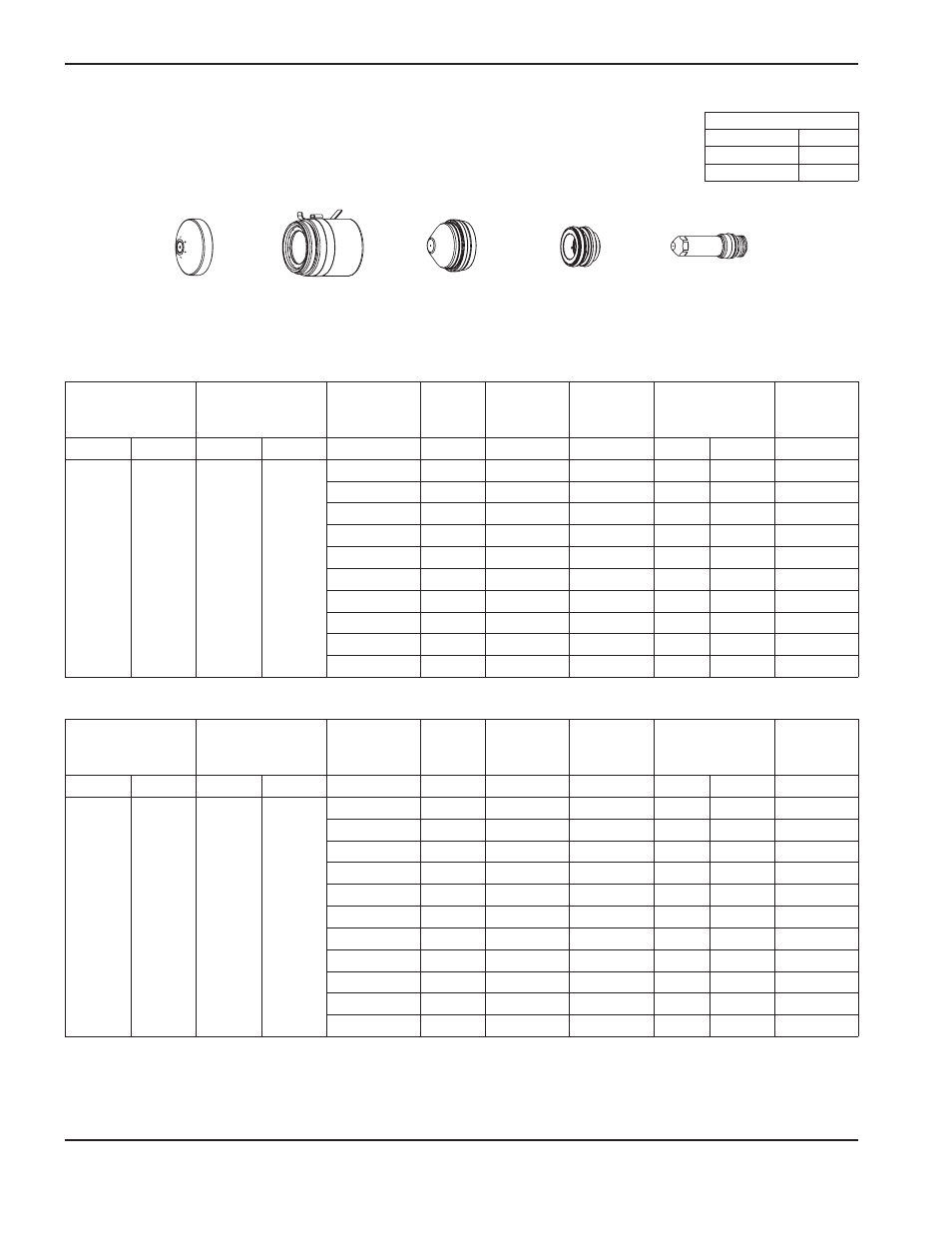

220532 220525 220529 220528 220578
220490 (pas de languette IHS)
Système Métrique
Système Anglais
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection mm V mm mm/m mm facteur % sec.
Air Air 57 50
0,5 104 1,5 8 930 3,0 200 0,0
0,8 106 1,5 8 400 3,0 200 0,0
1,0 107 1,5 7 750 3,0 200 0,1
1,2 108 1,8 7 250 3,6 200 0,1
1,5 109 1,8 6 500 3,6 200 0,2
2,0 110 1,8 5 800 3,6 200 0,2
2,5 110 2,0 4 700 4,0 200 0,2
3,0 110 2,0 3 300 4,0 200 0,3
4,0 113 2,3 1 950 4,6 200 0,4
6,0 115 2,5 1 575 5,0 200 0,5
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection po. V po. ppm po. facteur % sec.
Air Air 57 50
0.018 104 0.060 360 0.120 200 0.0
0.024 105 0.060 345 0.120 200 0.0
0.030 106 0.060 335 0.120 200 0.0
0.036 107 0.060 315 0.120 200 0.1
0.048 108 0.070 285 0.140 200 0.1
0.060 109 0.070 255 0.140 200 0.2
0.075 110 0.070 235 0.140 200 0.2
0.105 110 0.080 170 0.160 200 0.2
0.135 110 0.080 90 0.160 200 0.3
3/16 113 0.090 70 0.180 200 0.4
1/4 116 0.100 60 0.200 200 0.5
Débits – lpm/scfh
Air
Débit préliminaire 113 / 240
Débit de coupe 122 / 258
Acier doux
Air Plasma / Air Protection
45 A Coupage
