ENTRETIEN
HySpeed HSD130 RHF Manuel d’instructions 5-3

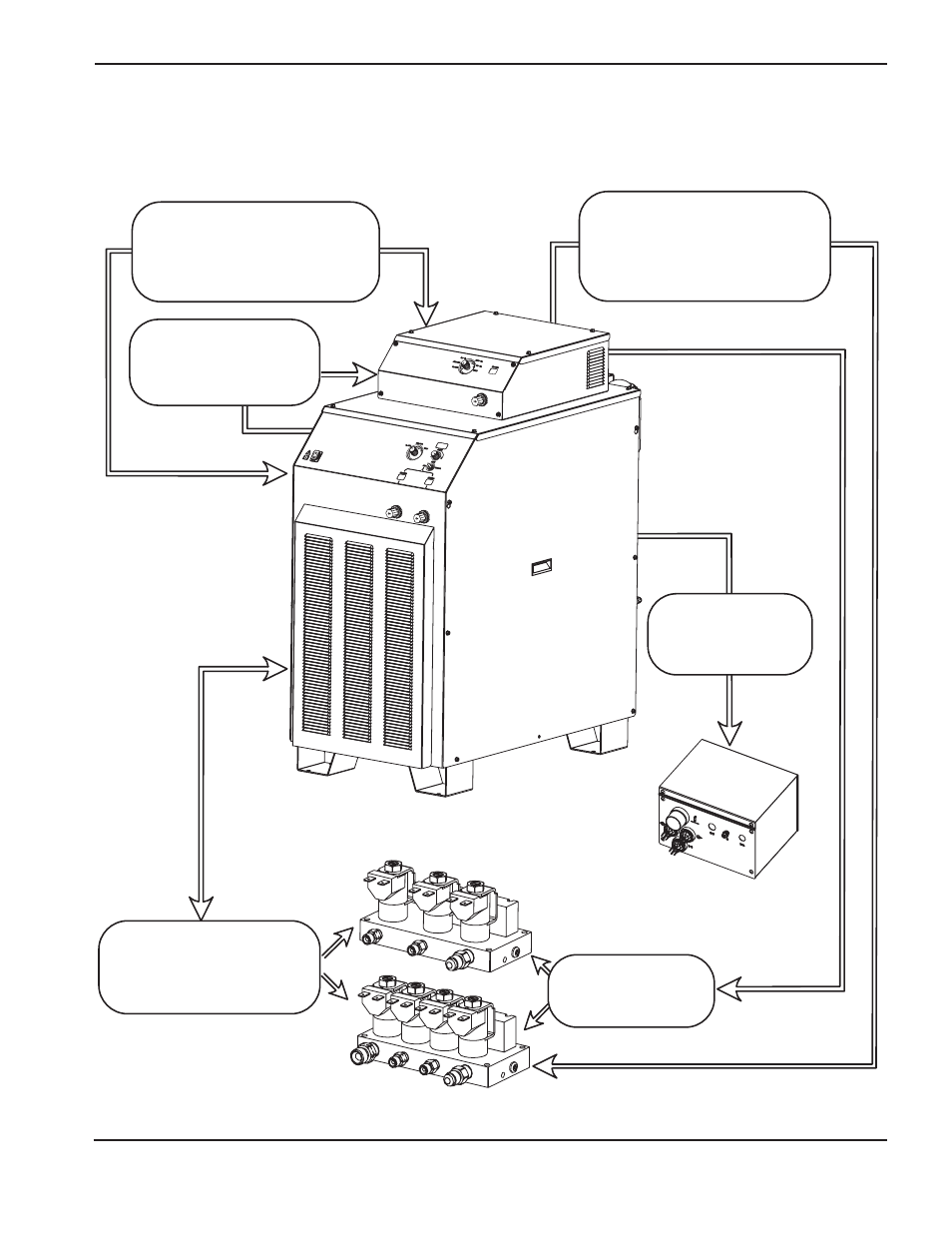

Description du système
Câbles de commande et de signal
Câble d’alimentation :
Fournit 120 V c.c. à la
console d’allumage.
Câble du signal numérique :
Fournit les signaux entre la source
de courant et le bloc d’électrovannes
dans le cas d’un système de gaz
combustible.
Câble d’alimentation :
Fournit 120 V c.a. au
bloc d’électrovannes.
Câble du signal numérique :
Fournit les signaux entre la
source de courant et le bloc
d’électrovannes.
Signal du câble du bus CAN :
Donne les signaux du procédé et
d’état entre la source de courant et
la console des gaz combustibles.
Câble d’alimentation :
Fournit 120 V c.a. à la
console des gaz
combustibles.
