ENTRETIEN
5-28 HySpeed HSD130 RHF Manuel d’instructions

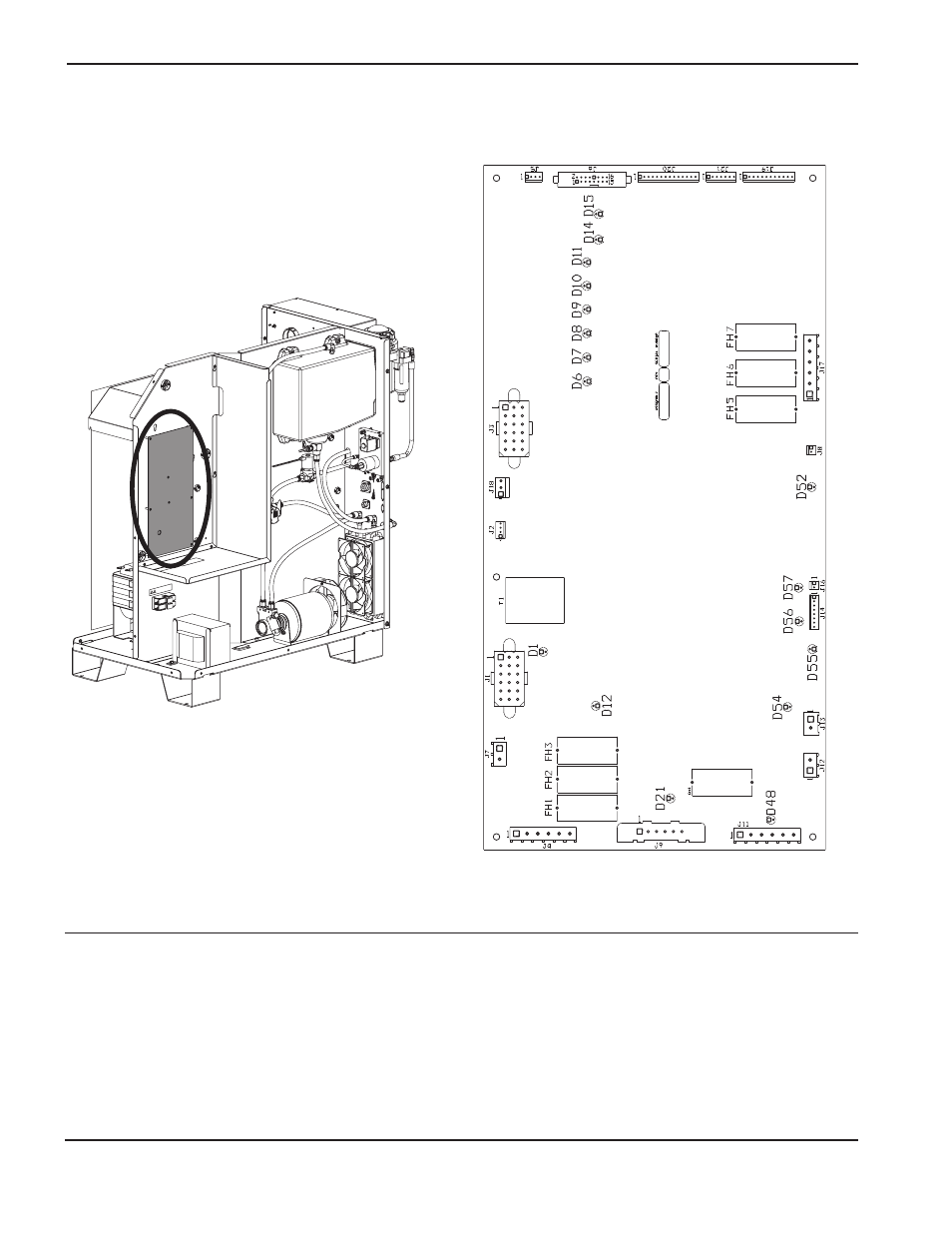

PCB3: CI de distribution de l’alimentation électrique
A
0
4
1935
Liste des DEL du PCB3
DEL Sortie Couleur DEL Sortie Couleur
D1 120 V c.a. Vert D15 Contacteur principal Rouge
D6 Électrovanne d’aération (SV5) Rouge D21 24 V c.a. Vert
D7 Électrovanne d’écoulement de coupe plasma (SV4) Rouge D48 240 V c.a. Vert
D8 Électrovanne de prégaz plasma (SV3) Rouge D52 + 24 V c.c. Rouge
D9 Électrovanne d’arrêt de gaz de protection (SV2) Rouge D54 Pompe en marche Vert
D10 Électrovanne choix plasma (SV1) Rouge D55 + 5 V c.c. Rouge
D11 Électrovanne choix du gaz de protection (SV0) Rouge D56 – 15 V c.c. Rouge
D12 Interrupteur d’alimentation fermé Vert D57 + 15 V c.c. Rouge
D14 Transformateur haute tension Rouge
Note : FH1, FH2 et FH3 sont des fusibles à fusion
temporisée de 6 A
FH5, FH6 et FH7 sont des fusibles à fusion
rapide de 3 A
