INSTALLATION

3-16

HySpeed HSD130 RHF

Manuel d’instructions

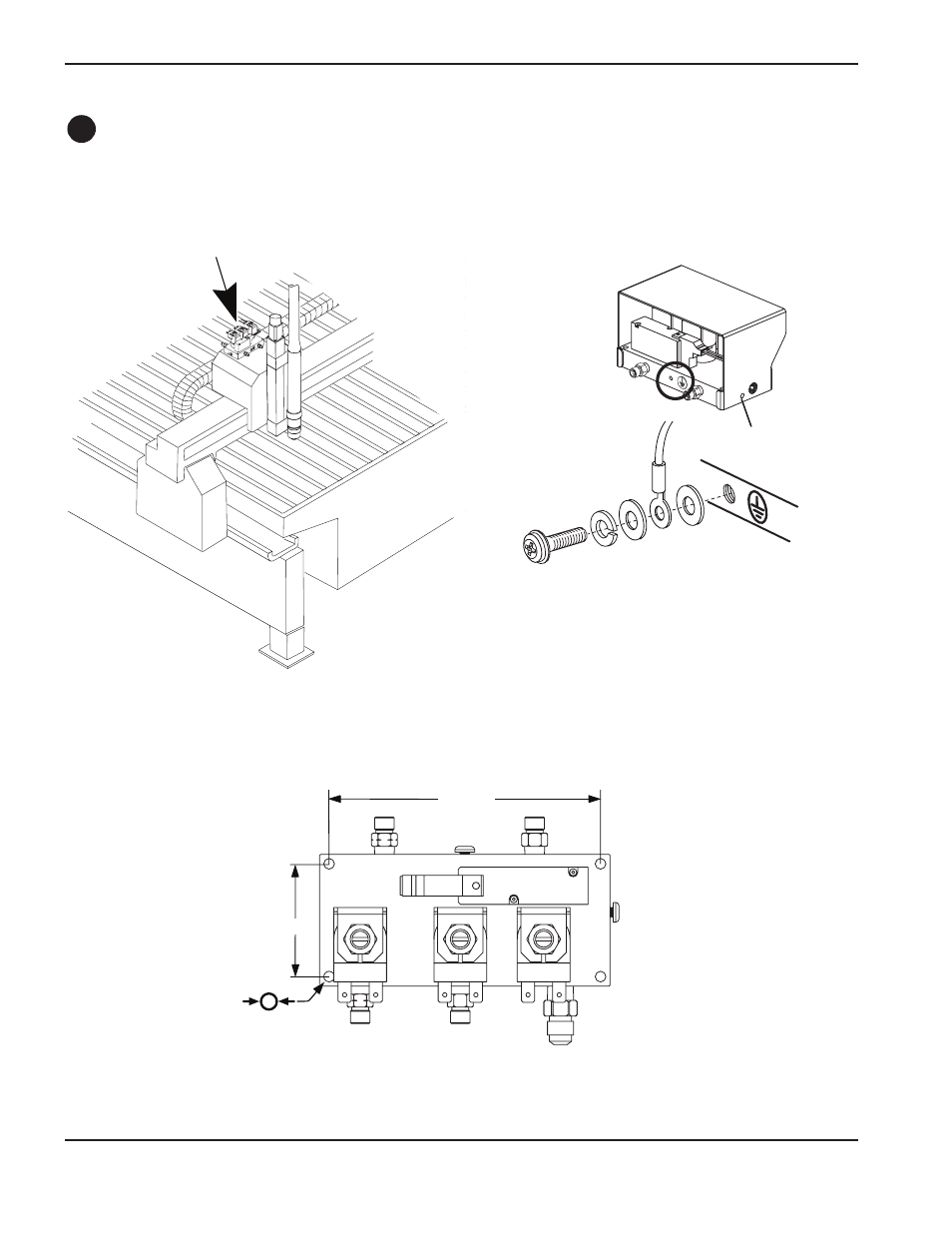

Installer le bloc d’électrovannes

(standard et gaz combustible)

Monter le bloc d’électrovannes près du lève-torche. La longueur maximale des tuyaux de gaz entre le bloc
d’électrovannes et la torche est de 1,8 m.

C

Mise à la terre du bloc d’électrovannes

54,4 mm

5,16 mm

130,8 mm

Trou d’évent :
Laisser dégagé
en permanence
