INSTALLATION
HySpeed HSD130 RHF Manuel d’instructions 3-19
Source de courant au câble du bloc
d’électrovannes
Câble du bloc d’électrovannes
4
8
1
7
3 2
5 6
9 10 11
14 13 12
AC
B
Extrémité B Extrémité A
(contacts mâles)

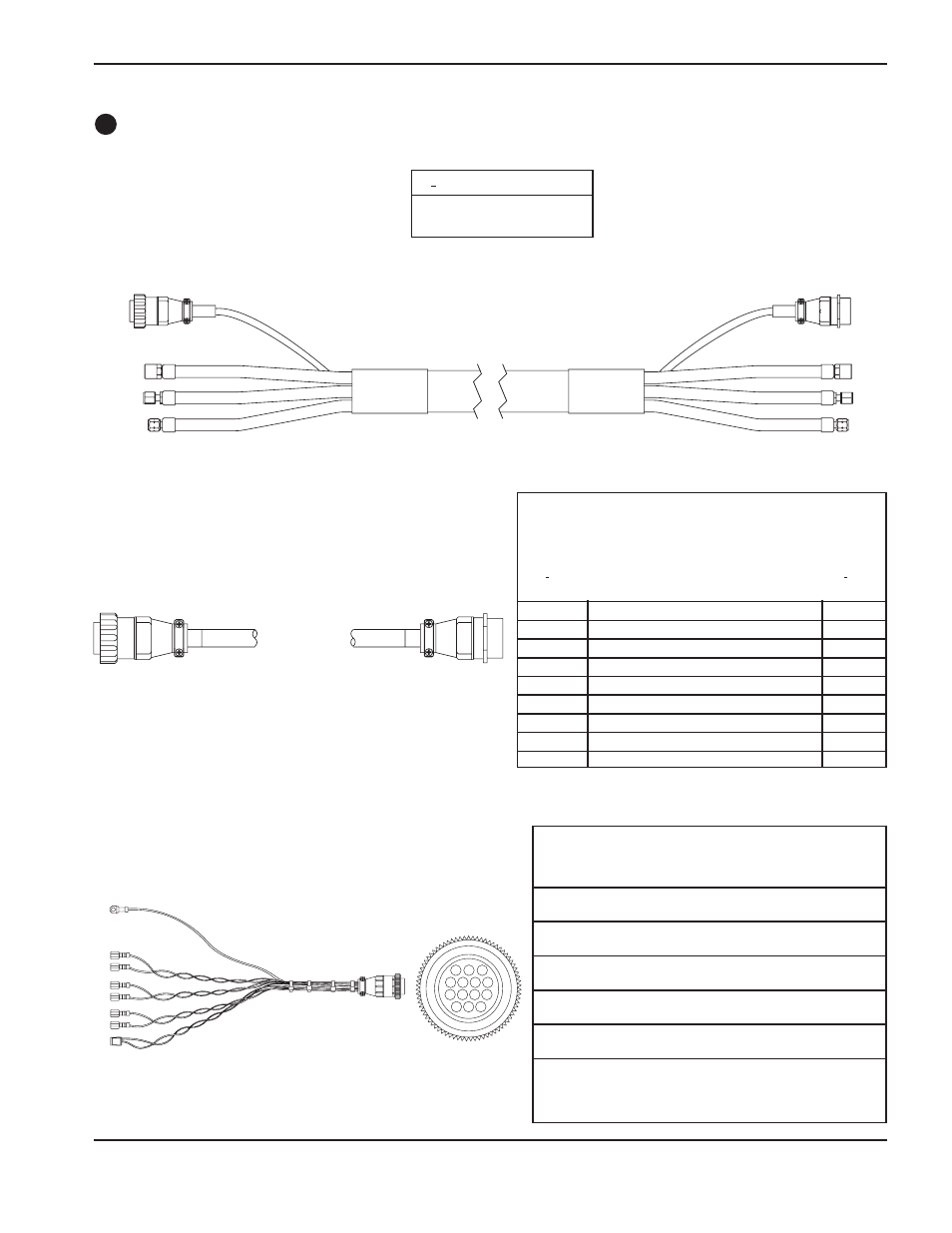

Câble et tuyau de la source de courant au bloc d’électrovannes 1
Liste des signaux du câble – Source de courant au câble
du bloc d’électrovannes
Extrémité Extrémité du bloc
source de courant d’électrovannes
N o du N o du
contact Description contact
1 120 V c.a. phase – protection 1
2 120 V c.a. retour – protection 2
3 120 V c.a. phase – prégaz plasma 3
4 120 V c.a. retour – prégaz plasma 4
5 120 V c.a. phase – débit de coupe plasma 5
6 120 V c.a. retour – débit de coupe plasma 6
7 120 V c.a. phase – aération plasma 7
8 120 V c.a. retour – aération 8
9 Terre 9
Liste des signaux de câble – câble du bloc d’électrovannes
au câble d’électrovanne
Fonction Extrémité B Couleur Extrémité A
Protection A Bleu 1
C Bleu 2
Plasma P Rouge/Noir 3
Débit préliminaire P Rouge 4
Plasma P Rouge/Noir 5
Débit de coupe C Rouge 6
Aération V Rouge/Noir 7
V Rouge 8
Pas utilisé 9
Pas utilisé 10
Terre Terre Vert/Jaune 11
Terre 12
Terre 13
Terre 14
N o pièce Longueur
228053 7.5 m (25 ft)
228054 15 m (50 ft)
À la source de courant Au câble de l’électrovanne
Contacts mâles Contacts femelles
