INSTALLATION

3-14

HySpeed HSD130 RHF

Manuel d’instructions

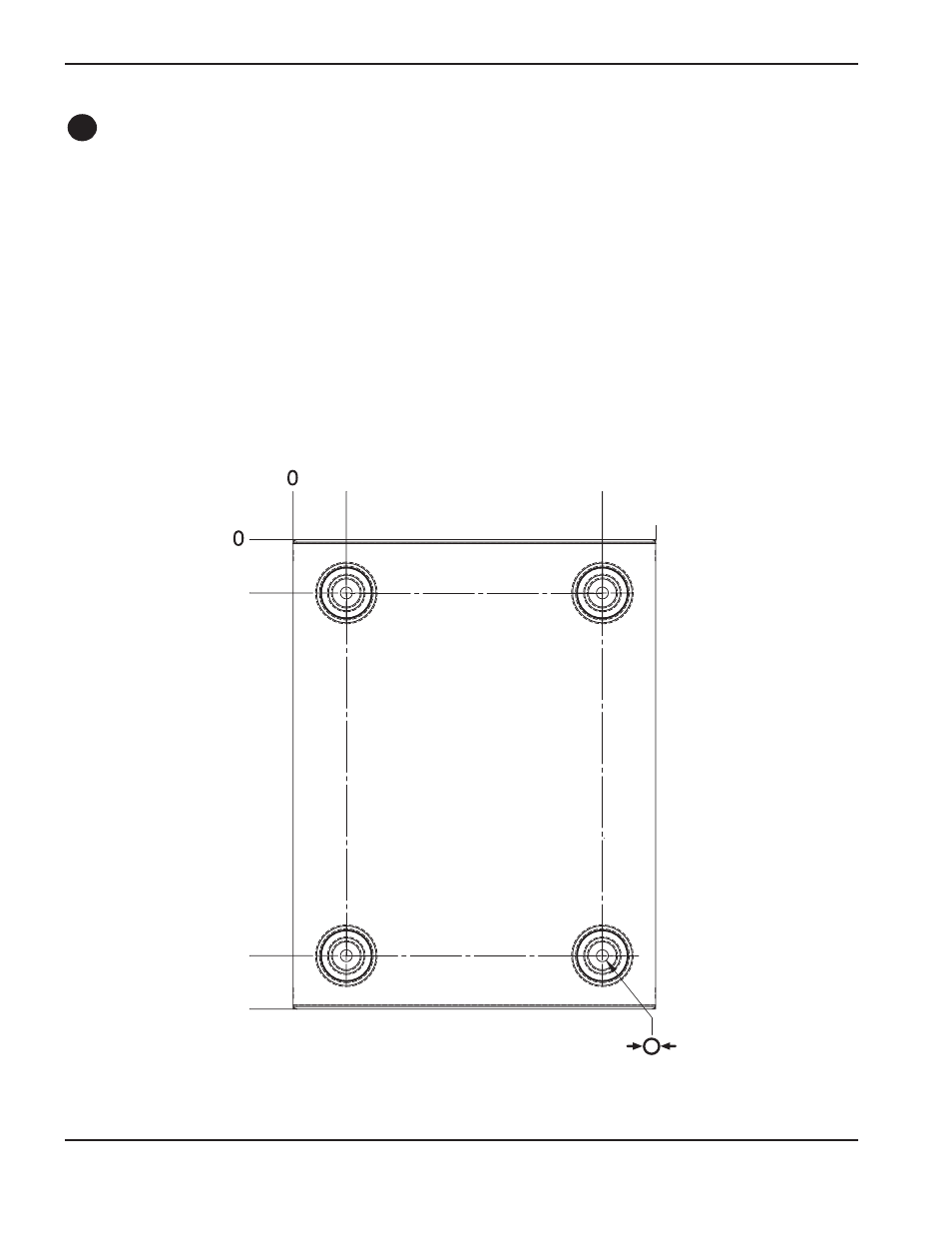

Installation de la console d’allumage

• Monter la console d’allumage sur le portique (pont).

• Laisser de l’espace pour déposer le dessus pour l’entretien.

B

7 mm

(4)

32 mm

32 mm

184 mm

279 mm

248 mm

216 mm

Note : Vérifier l’orientation du tuyau avant d’acheminer les tuyaux du liquide de refroidissement. Les

raccords sont différents sur la console d’allumage et l’extrémité de la source de courant de chaque
tuyau. L’étiquette marquée IGN CSL sur l’extrémité de chaque tuyau indique que c’est l’extrémité qui
est reliée à la console d’allumage.
