D4 devrait toujours être allumée
D5 s’allume dès que la torche est amorcée et s’éteint dès que l’arc est
transféré à la pièce. Si le transfert d’arc est immédiat, la DEL-D1 ne s’allume
pas.
S’il n’y a pas d’arc à la torche ou si l’arc n’est pas transféré :
1. Couper (OFF) toute alimentation du système.
2. Enlever les fils de J4 (VERS LA PIÈCE) et les montants de J3 (VERS LA
BUSE) sur le CI.

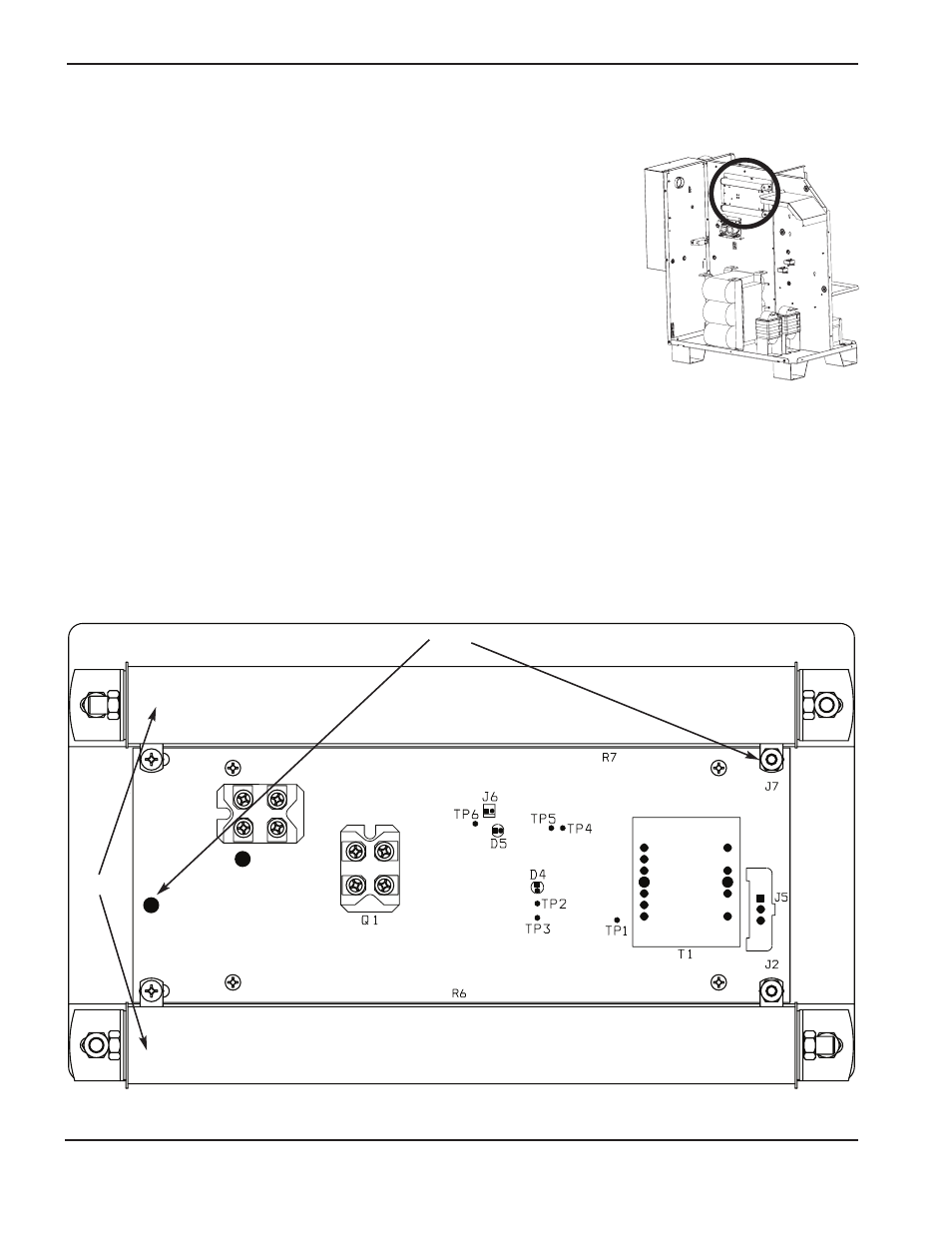

3. Vérifier qu’il y bien une résistance de 2Ω entre J4 et J7. Si la valeur de
résistance n’est pas valable, remplacer le PCB2.
Note : La valeur de résistance peut augmenter lentement pour atteindre la
valeur correcte en raison de la capacité dans le circuit.
4. Vérifier qu’il y a bien une résistance de 4Ω sur R7 et R6.
• Le câble de retour ne doit être ni coupé ni entaillé. Vérifier qu’il y a une résistance de 1Ω ou moins. La
connexion du câble de retour à la table de coupe doit être propre et bien en contact avec la table.
• Vérifier que D4 est allumée. Si elle n’est pas allumée, il peut être nécessaire de remplacer le CI ou le CI peut
ne pas recevoir d’alimentation.
• Amorcer la torche dans l’air et vérifier que D5 est allumée. Si elle n’est pas allumée, mais qu’un arc pilote est
établi, le PCB2 peut devoir être remplacé.
5. Placer un cavalier de 10 AWG (6 mm 2 ) sur J3 et J4. Effectuer un test de coupe. La buse s’usera après uniquement
quelques amorçages. Si l’arc est transféré, remplacer le PCB2.
ENTRETIEN
TO WORK
TO NOZZLE
J3
J4
2Ω
4Ω
R7
R6
5-30 HySpeed HSD130 RHF Manuel d’instructions
PCB2
VERS LA
BUSE
VERS LA
PIÈCE)
