ANNEXE – FILTRAGE SUPPLÉMENTAIRE À AIR

4/19/96

HYPERTHERM Systèmes plasma

1

FILTRAGE DE L’AIR D’UN COMPRESSEUR

La pureté des gaz est essentielle à la fois pour maximiser la durée de vie des pièces consommables et pour
obtenir des coupes de la plus haute qualité quand on utilise le matériel Hypertherm.

L’air utilisé comme gaz plasma et comme gaz de protection doit être pur, sec et exempt d’huile. Il doit avoir
une pression et un débit d’alimentation correspondant à chaque système plasma. Si la source d’air contient
de l’humidité, de l’huile ou des impuretés, la qualité de la coupe sera inférieure et la durée de vie des pièces
consommables plus courte, d’où une augmentation des coûts de production.

Afin d’optimiser à la fois la qualité de coupe et la durée de vie des pièces consommables, Hypertherm
recommande d’utiliser une méthode de filtration à trois étages pour éliminer les contaminants de la source
d’air.

Méthode

1. Le premier étage de filtration doit permettre d’éliminer au moins 99 % des particules et des liquides de

5 microns et plus. Hypertherm recommande d’utiliser le filtre-séparateur d’air Centriflex Hankinson série C
ou T, ou un produit équivalent d’un autre fabricant pour les systèmes plasma Hypertherm.

2. Le deuxième étage doit être un filtre à coalescence pour éliminer l’huile. Ce filtre doit éliminer 99,99 % des

particules de 0,025 microns et plus. Hypertherm recommande d’utiliser un filtre Hankinson modèle
Aerolescer de la série A ou un produit équivalent d’un autre fabricant pour les systèmes plasma
Hypertherm.

3. Le troisième et dernier étage doit être un filtre à adsorption au charbon actif capable d’éliminer 99,999 %

des huiles ou hydrocarbures que les étages précédents auront laissé passer. Hypertherm recommande
d’utiliser un filtre Hankinson modèle Hypersorb de la série H ou un produit équivalent d’un autre fabricant
pour les systèmes plasma Hypertherm.

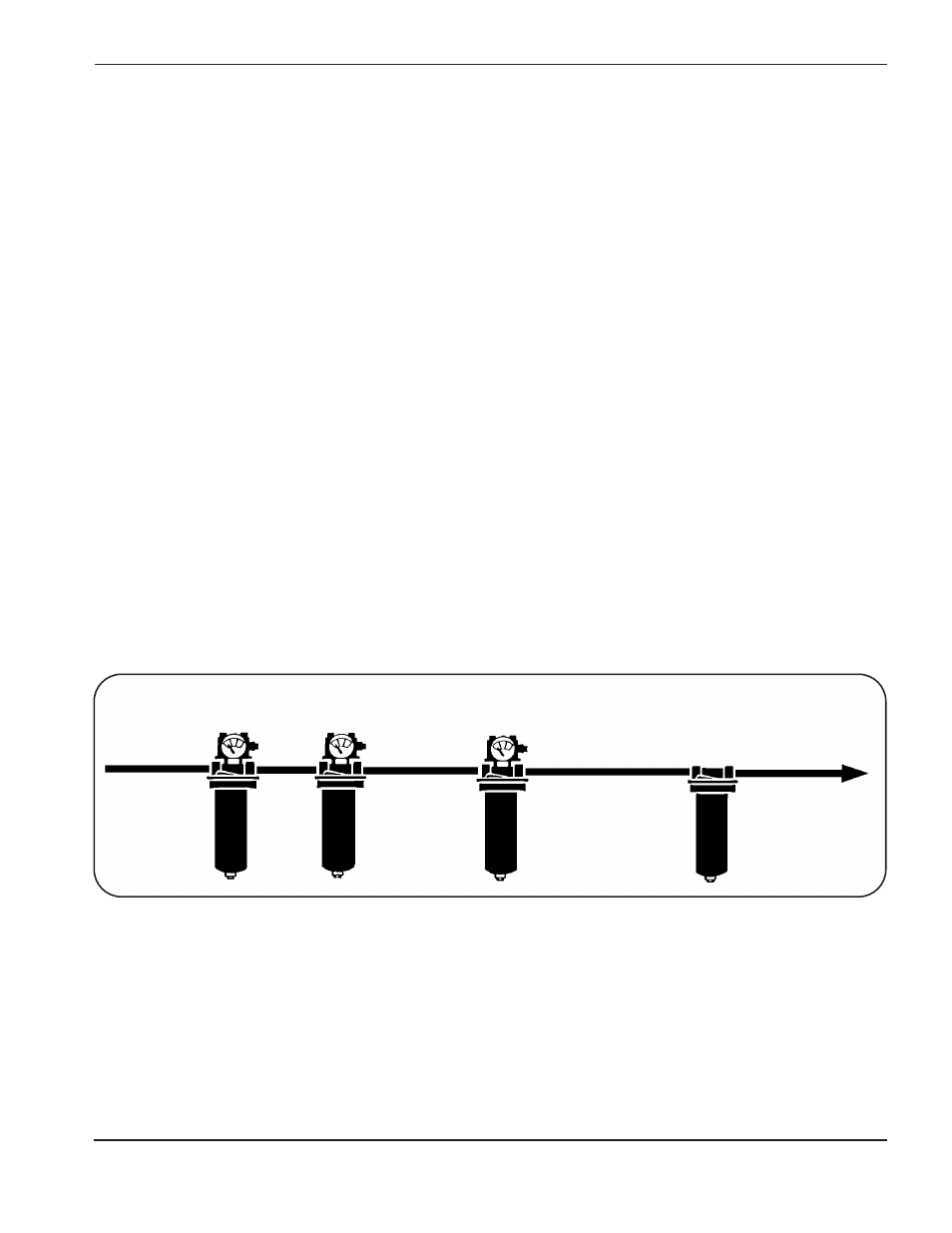

Trois étages de filtres

de la source
d’air comprimé

vers le
système plasma

Série C ou T

(eau et particules)

Série A

(huile)

Série H

(vapeur d’huile)
