ANNEXE A – MISE À LA TERRE DU SYSTÈME
9/17/98
HYPERTHERM Systèmes plasma
a-3

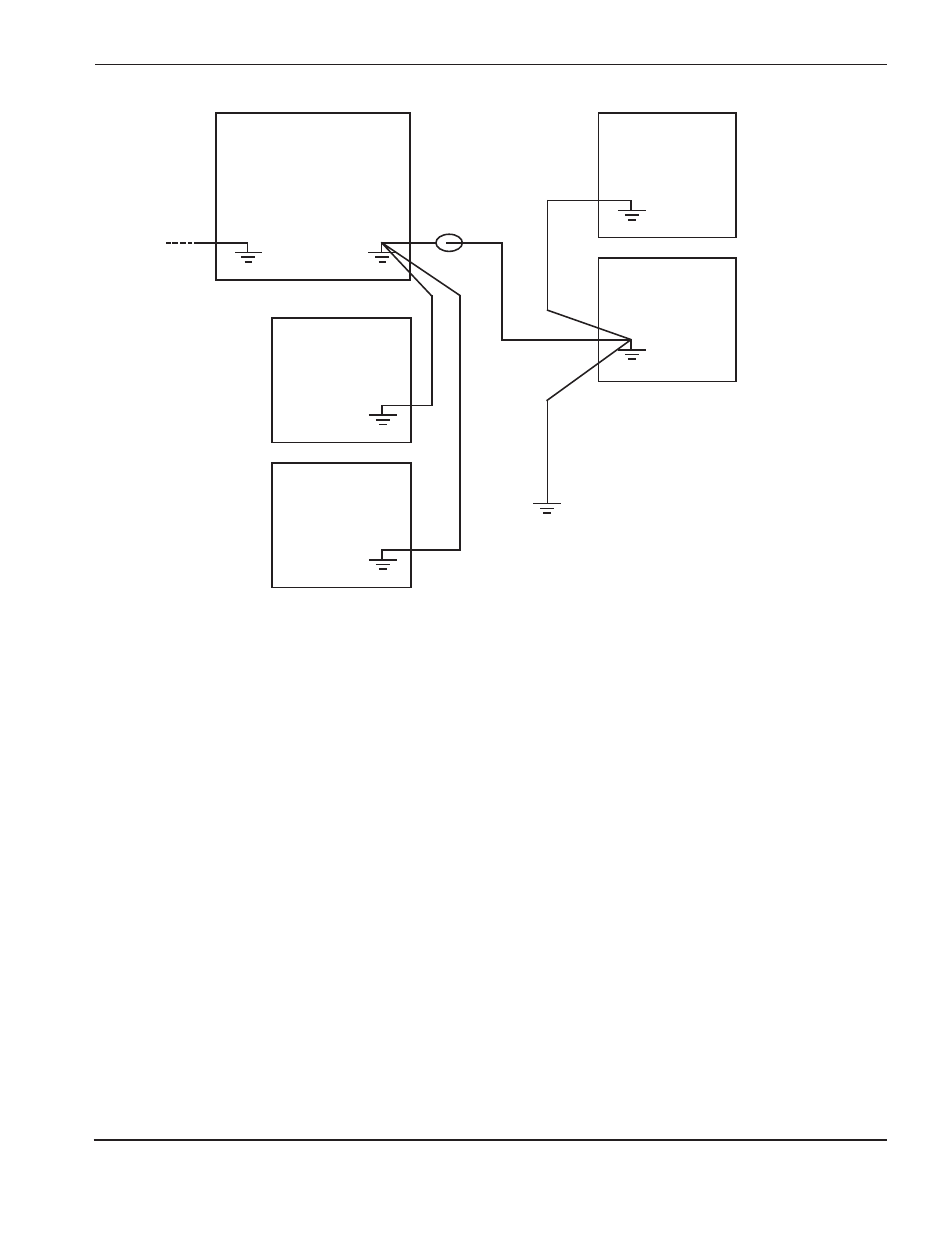

Figure a-1
Configuration des connexions de mise à la terre recommandée
Note :
La configuration peut varier pour chaque installation et peut nécessiter un mode de mise à
la terre différent.
Source de courant plasma
(TP)*
(TP)*
(TP)*
(TP)*
Terre du cordon
d’alimentation
Bobine en ferrite
Piquet de terre
supplémentaire
Console des gaz
Autre équipement
alimenté par la source
de courant plasma
Module HF à distance
Table de travail
*TP = terre de protection
