FONCTIONNEMENT
3/26/97
2-34 HT4001 Manuel de l’opérateur
Quand on met en place le diffuseur, s’assurer que le plus petit diamètre est orienté vers l’arrière de la torche.
3. Avant de mettre en place, passer une légère couche de graisse au silicone sur le joint torique, à l’extérieur de la
partie en céramique de la buse. Placer la buse sur la torche et la pousser pour la mettre en place.
4. Visser la buse de protection en la serrant bien à la main pour assurer un bon contact électrique entre la
buse et la torche.
Si la buse de protection ne se met pas en place facilement, nettoyer le filetage sur le corps de la torche et la buse
de protection et passer une légère couche de graisse au silicone sur le joint torique placé juste au-dessous du
filetage du corps de la torche.
Note : Si l’on ne parvient pas à bien serrer la buse de protection (ou si le filetage et la bague
conductrice ne sont pas propres) cela entraîne des piqûres sur la bague conductrice en
acier inoxydable provoquant des fuites de gaz et d’eau autour du joint torique supérieur de
la buse, compromettant la qualité de la coupe. Toutefois, on ne doit serrer la buse de
protection qu’à la main.

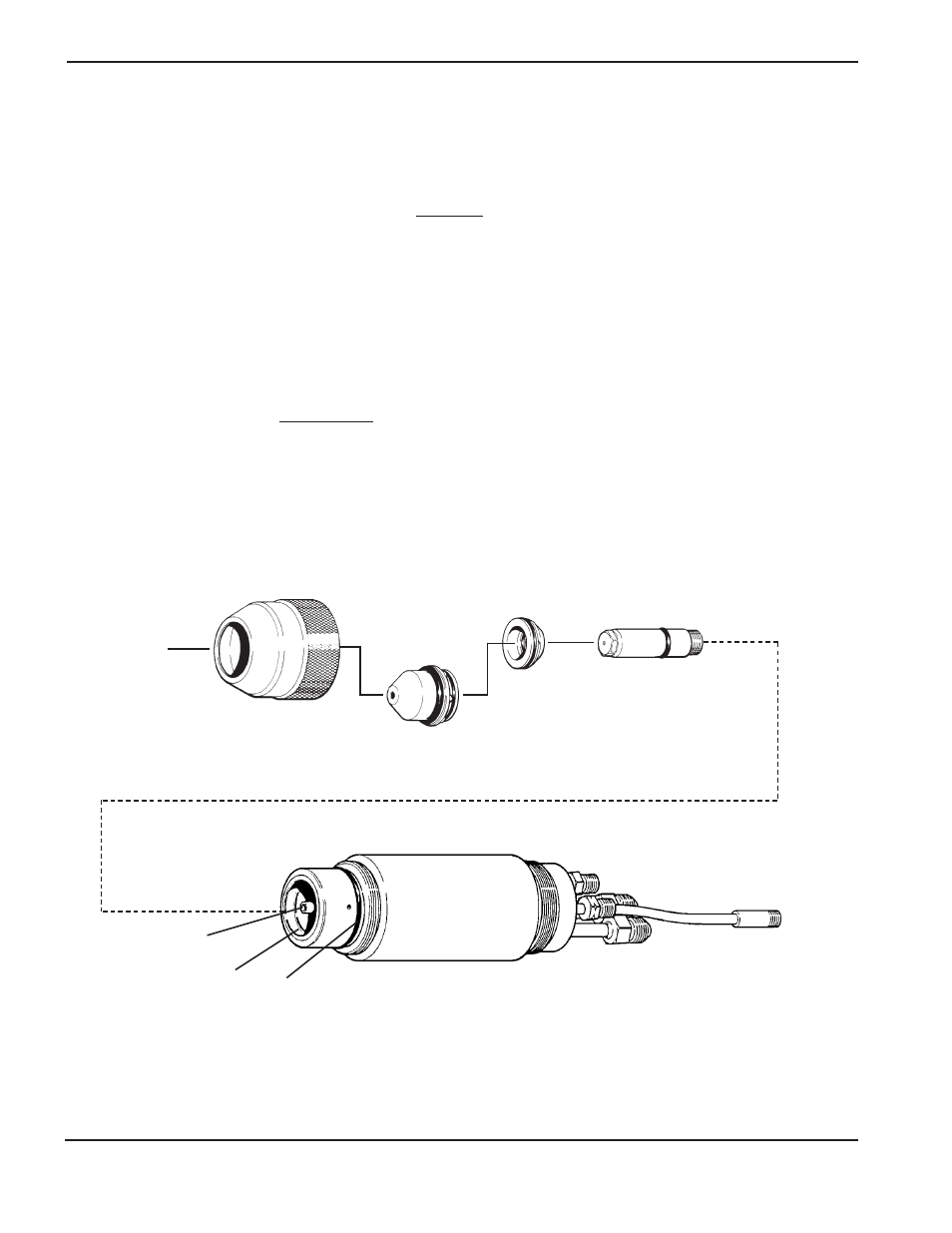

Figure 2-10 Remplacement des pièces consommables
Buse de protection
Tube d’eau
Bague conductrice
Joint torique
Corps principal de la torche
Buse Diffuseur Électrode
