INSTALLATION
3-30 HPR130 gaz auto Mode d’emploi

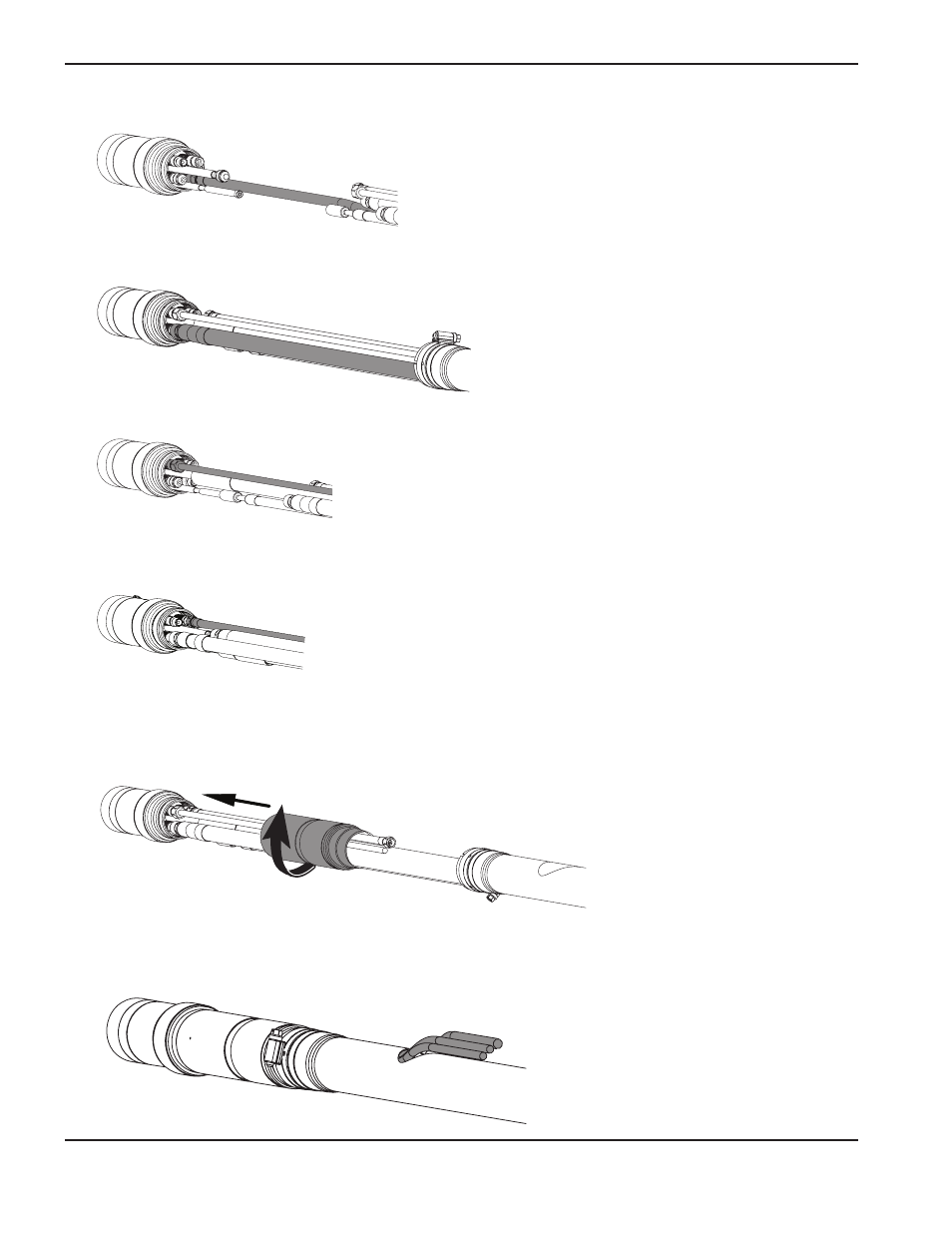

6. Raccorder le tuyau d’évent plasma.
7. Raccorder le tuyau de retour du liquide de refroidissement (rouge).
8. Raccorder le tuyau de gaz plasma.
9. Connecter le tuyau de gaz de protection.
10. Placer l’isolateur en plastique de sorte qu’il recouvre le tuyau d’entrée de liquide de refroidissement (vert). Enrouler
le faisceau de tuyaux à l’aide de ruban électrique pour empêcher que l’isolateur ne bouge. Faire glisser la gaine de
la torche sur les raccordements et la visser dans le corps de la torche.
11. Faire glisser la tresse jusqu’à la gaine de la torche. S’assurer que les tuyaux plasma, de gaz de protection et de
mise à l’air libre sont acheminés par le trou dans la tresse. Desserrer le collier sur la tresse, faire glisser la tresse et
le collier sur la gaine et serrer le collier.
