3-20 HPR130 gaz auto Mode d’emploi

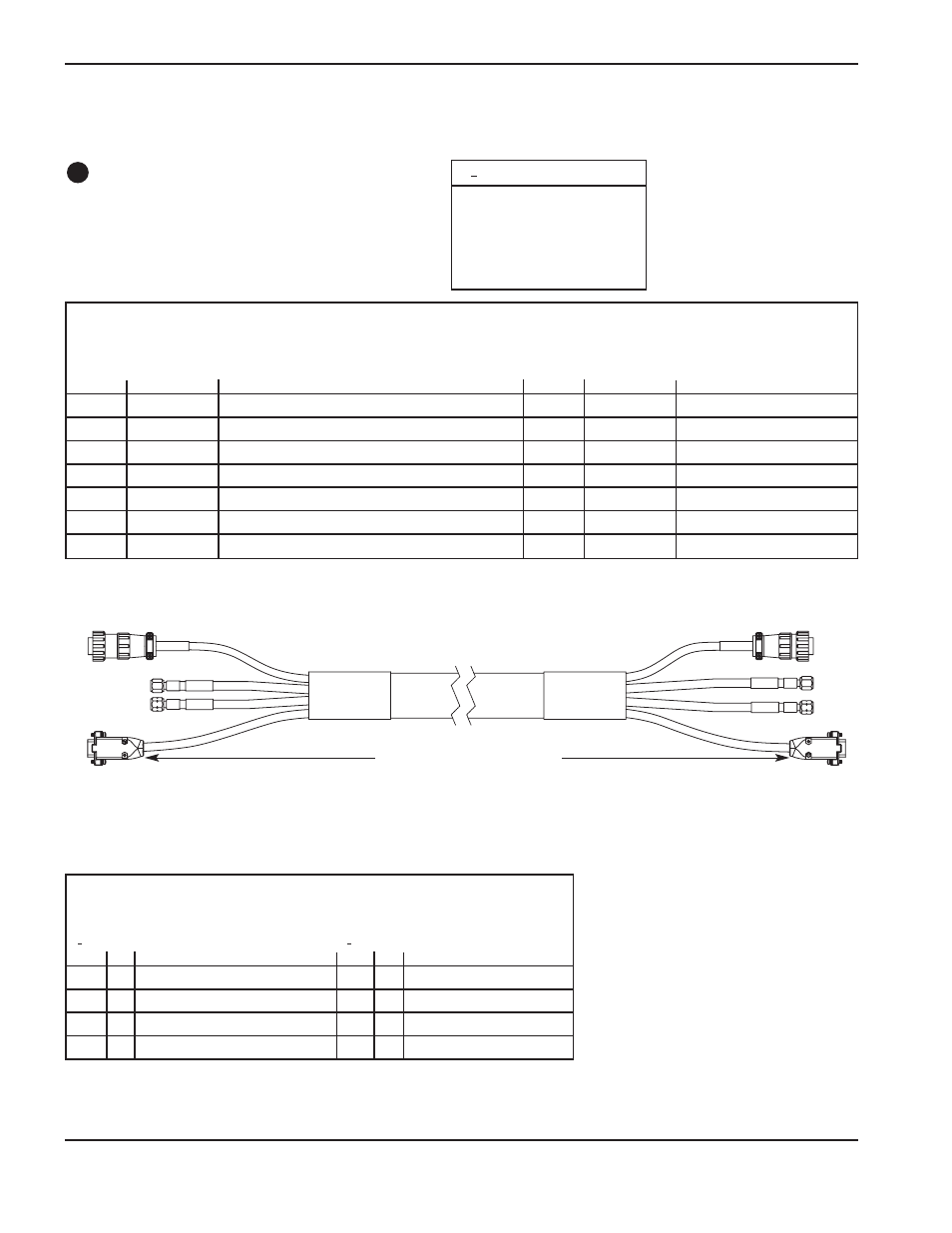

Câble et tuyau de gaz 7
Console de sélection aux connexions de la console de dosage
N o pièce Longueur
128992 3 m (10 ft)
128993 4.5 m (15 ft)
128952 7.5 m (25 ft)
128994 10 m (35 ft)
128930 15 m (50 ft)
128995 20 m (65 ft)
Extrémité femelle à la console de dosage Extrémité mâle à la console de sélection
Liste des signaux du câble d’alimentation – connecteurs à 9 contacts
Extrémité console de dosage Extrémité console de sélection
Numéro du Numéro du
contact Entrée/sortie Description contact Entrée/sortie Fonction
1 Entrée Alimentation 120 V c.a. 1 Sortie Entrée c.a., retour
2 Entrée Alimentation 120 V c.a. 2 Sortie Entrée c.a., sous tension
3 Entrée Masse 3 Sortie Masse
6 Pas connecté 6
7 Pas connecté 7
4 Pas connecté 4
5 Pas connecté 5
Liste des signaux du câble de communication – connecteurs SUB-D 9 contacts
Extrémité console de dosage Extrémité console de sélection
N o du N o du
contact E/S Description contact E/S Fonction
9 E Pas connecté 9 S Pas connecté
3 E Terre CAN 3 S Terre
7 E/S CAN H 7 E/S Communication CAN
2 E/S CAN L 2 E/S Communication CAN
E/S = Entrée/sortie
Connecteur SUB-D femelle type
