INSTALLATION
2
3-12 HPR130 gaz auto Mode d’emploi

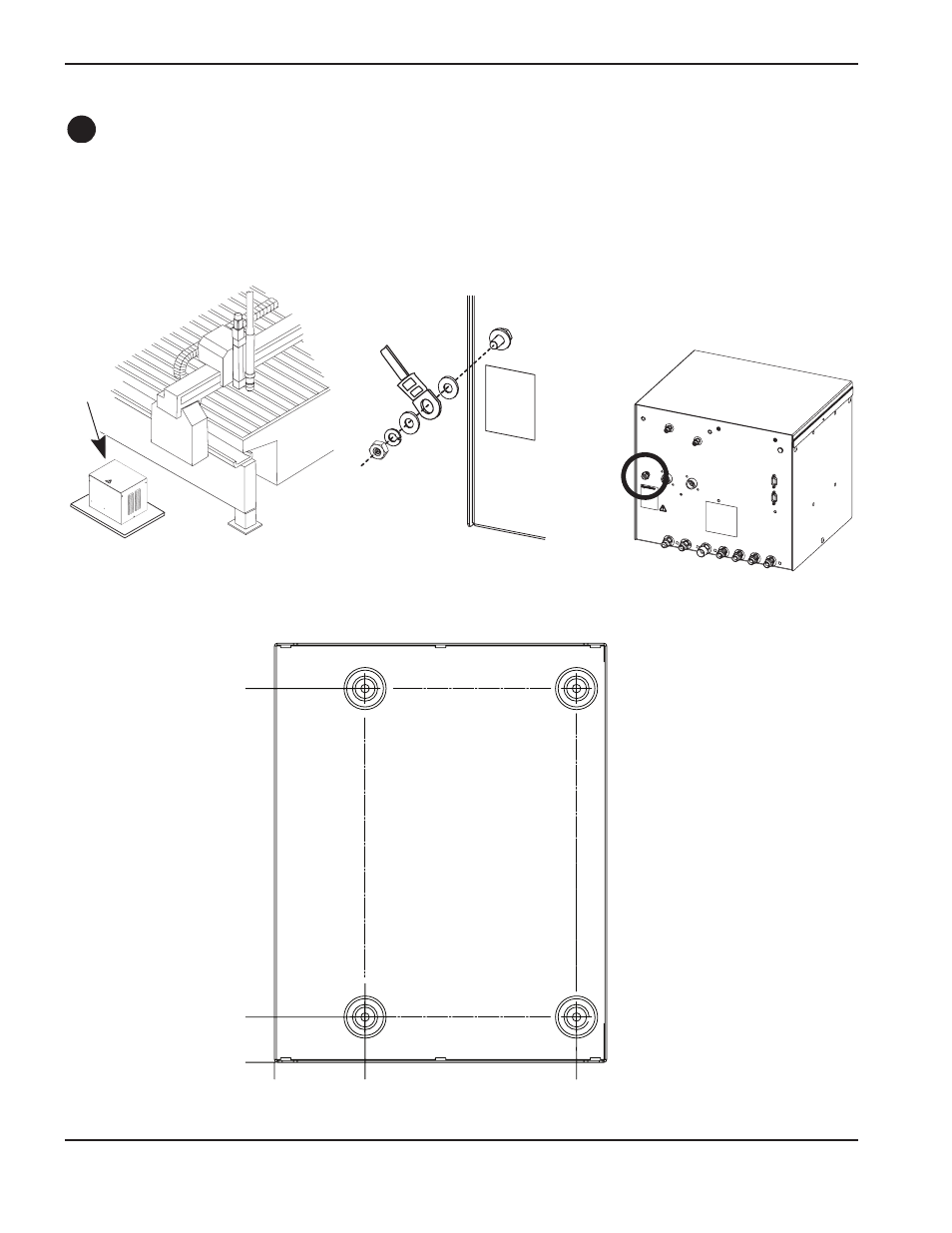

Mise en place de la console de sélection
• Placer la console de sélection près de la table de coupe. Prévoir de la place pour déposer le capot supérieur et
droite pour l’entretien. L’orientation privilégiée est indiquée à la figure ci-après. La longueur maximale des câbles
entre la source de courant et la console de sélection est de 75 m. La longueur maximale des câbles et des
tuyaux entre la console de sélection et la console de dosage est de 20 m.
C
Choix privilégié de l’orientation
de la console de sélection
Mise à la terre de la console de sélection
314,5 mm
254,0 mm
0
38,1 mm
0 76,2 mm
