INSTALLATION
2
3-26 HPR130 gaz auto Mode d’emploi

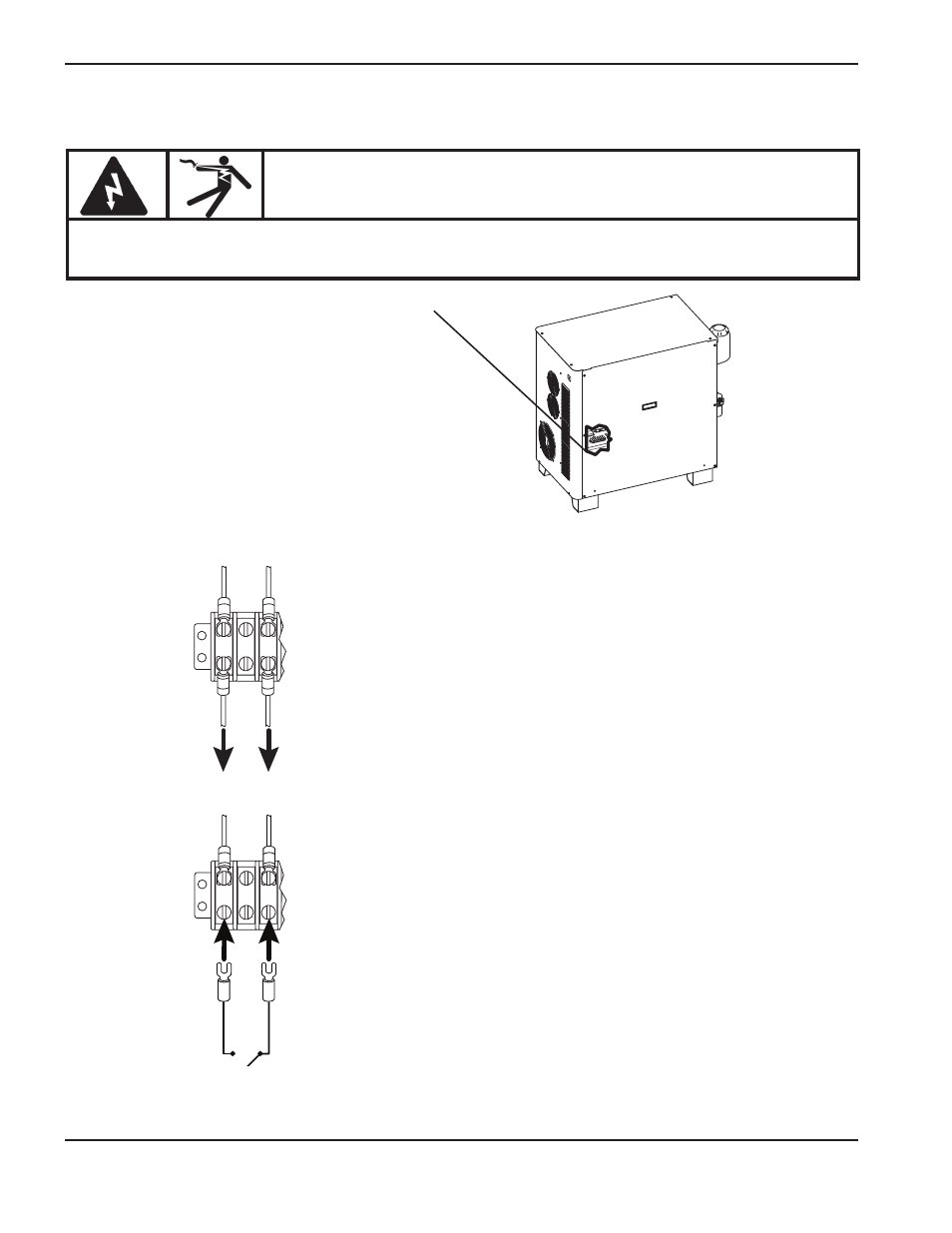

Interrupteur à distance marche-arrêt (fourni par le client)
1. Repérer le bornier 2 (TB2) dans la source de courant.
2. Détacher les fils 1 et 3 comme on l’indique. Ces fils n’ont pas besoin d’être reconnectés.
3. Connecter l’interrupteur aux bornes 1 et 3 comme on l’indique.
Emplacement de TB2
1 2 3
1 3
TB2
1 3
1 2 3 TB2
1 3
Note : Utiliser un interrupteur, un relais ou un relais à semi-conducteurs compatible avec 24 V c.a. à
100 mA. On doit disposer d’un interrupteur à contact maintenu et pas d’un interrupteur à
contact momentané.
DANGER
DANGER D’ÉLECTROCUTION
Déconnecter l’alimentation électrique avant d’effectuer des travaux d’entretien.
Voir la section Sécurité du manuel d’instruction pour les mesures de sécurité supplémentaires.
