INSTALLATION
2
HPR130 gaz auto Mode d’emploi 3-29
Raccordements de la torche
Raccordement de la torche aux éléments du faisceau

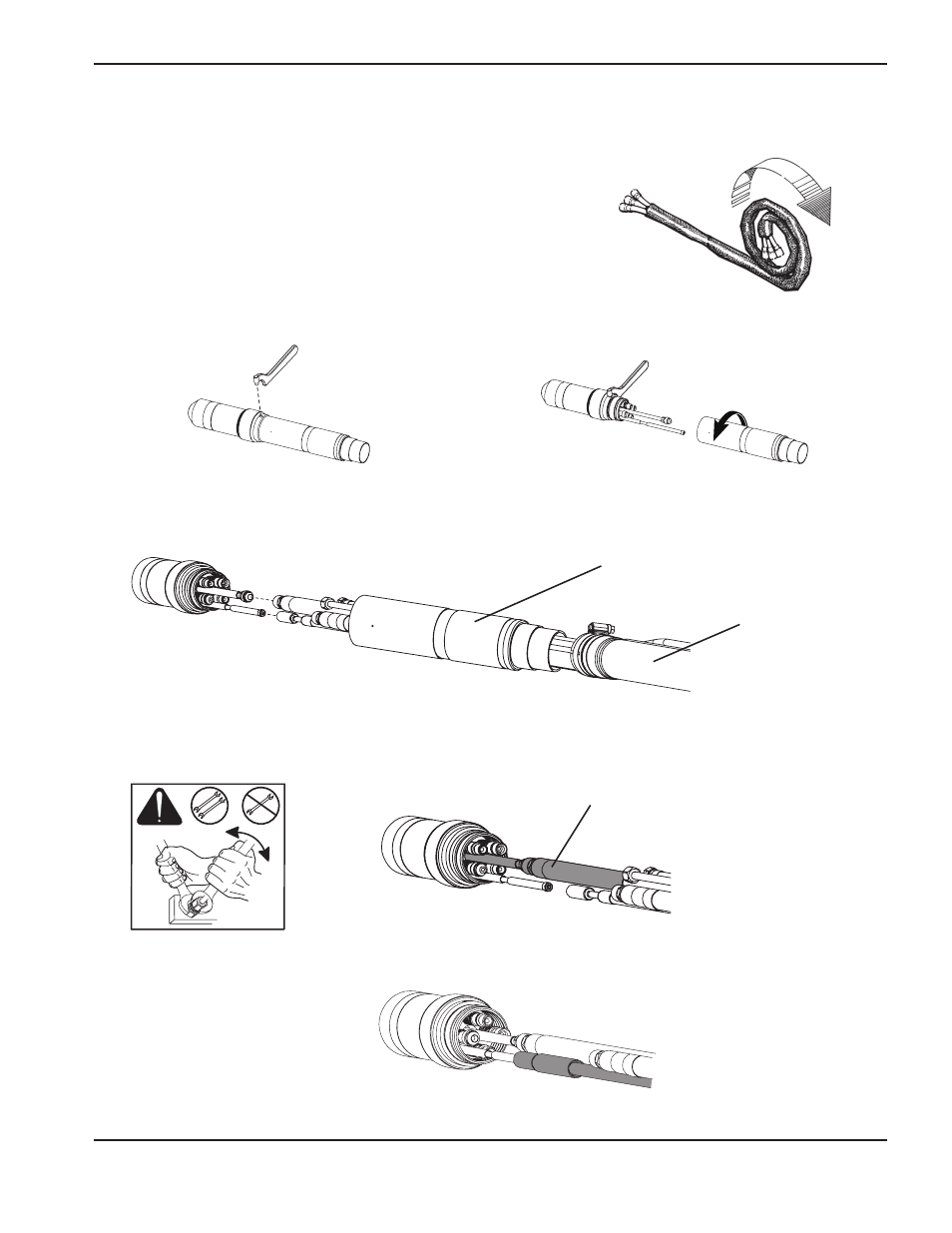

1. Dérouler les deux premiers mètres de faisceau sur une surface plate.
2. Maintenir la torche en place avec la clé à ergots (104269) et déposer la gaine de montage de la torche.
3. Repousser le revêtement tressé et faire glisser la gaine sur le faisceau. Aligner la torche sur les tuyaux dans le
faisceau. On ne peut pas tordre les tuyaux. Ils sont réunis par un ruban adhésif pour empêcher qu’ils ne se tordent.
4. Enlever l’isolant en plastique de la torche et le faire glisser sur le tuyau d’entrée du liquide de refroidissement (vert)
sur le faisceau. Raccorder le tuyau d’entrée du liquide de refroidissement à la torche.
5. Raccorder le connecteur d’arc pilote.
Revêtement tressé
Gaine
Tuyau d’entrée du liquide
de refroidissement
2WRENCHES
