ANNEXE B
HD3070 avec console manuelle Manuel de l’opérateur b-5
Nomenclature des pièces
N° de
Article référence Description Identificateur Quantité
078049 Assembly, timer-counter 1
1 001391 Panel, front 1
2 027274 Counter, self powered LCD CT3 1
3 027275 Meter, elapsed time, self powered LCD CT2 1
4 027274 Counter, self powered LCD CT1 1
5 005161 Switch, pushbutton, SPDT PB3 1
6 005161 Switch, pushbutton, SPDT PB1 1
7 001513 Panel, rear 1
8 008175 Receptacle, CPC 13-9 standard sex 5X1 1
8 008176 Pin, 24-20 AWG TYPE III + CRP 4
001068 Enclosure, timer-counter (not shown) 1

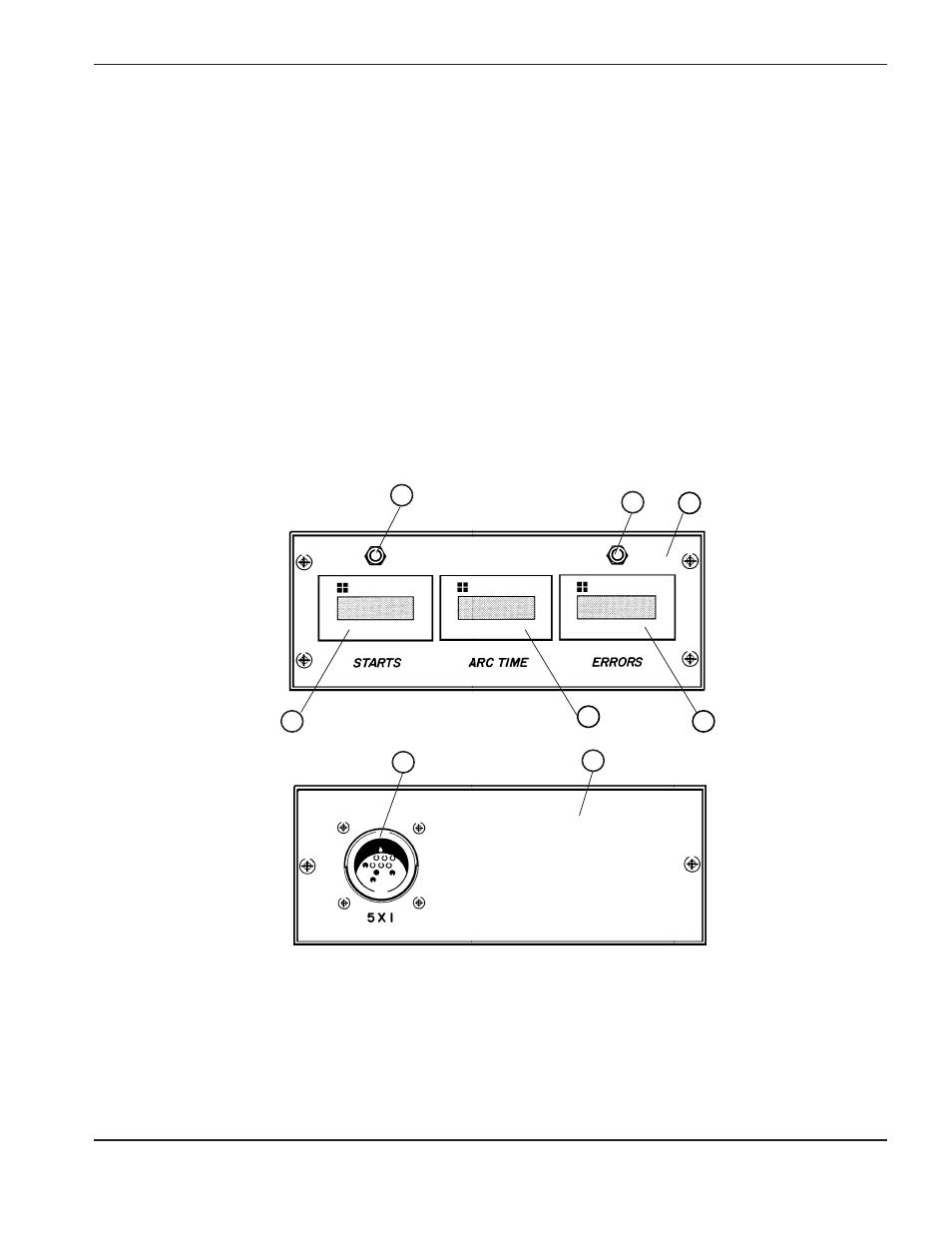

Figure b-4 Emplacement des composants du compteur horaire-totalisateur
1
2
3
4
5
6
7 8
