ANNEXE B
b-4 HD3070 avec console manuelle Manuel de l’opérateur
Fil interne du compteur horaire-totalisateur
Voir la figure b-3 pour le câblage du compteur horaire-totalisateur entre la prise 5X1 et le compteur ERROR, le
compteur d’heures écoulées ARC TIME et le compteur STARTS.

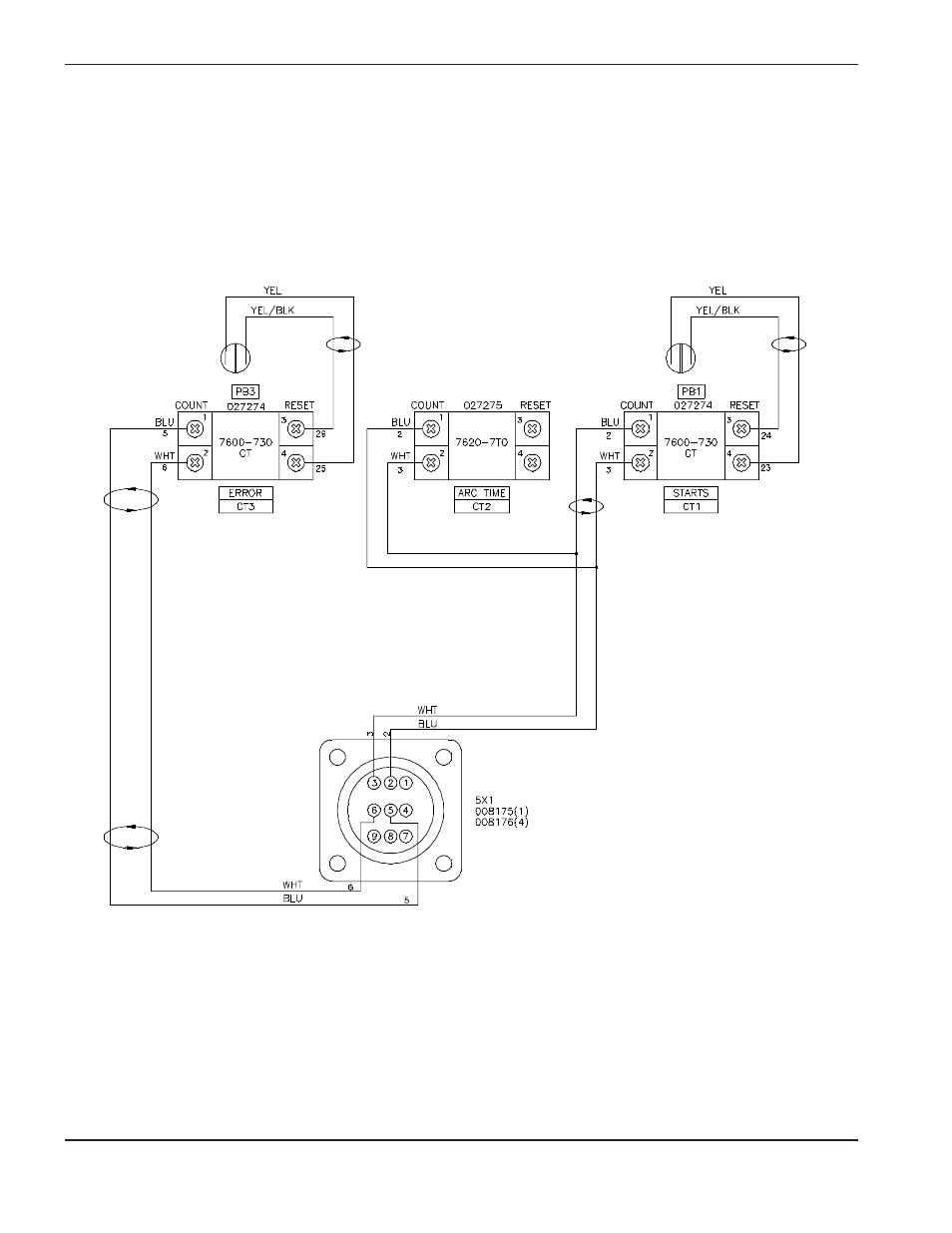

Figure b-3 Fil interne du compteur horaire-totalisateur
