17
ANNEXE B
HD3070
avec console manuelle Manuel de l’opérateur
b-3
2.5 in.
(64 mm)
6.5 in. (165 mm)
6.5 in.
(165 mm)
3.38 in.
(86 mm)
.5 in.
(13 mm)
5/32 in.
(4mm)
dia.(4)
1.17 in.
(30 mm)
6.25 in.
(159 mm)
8.5 in.
(216 mm)
Figure b-2
Commandes et voyants du compteur horaire-totalisateur
Figure b-1

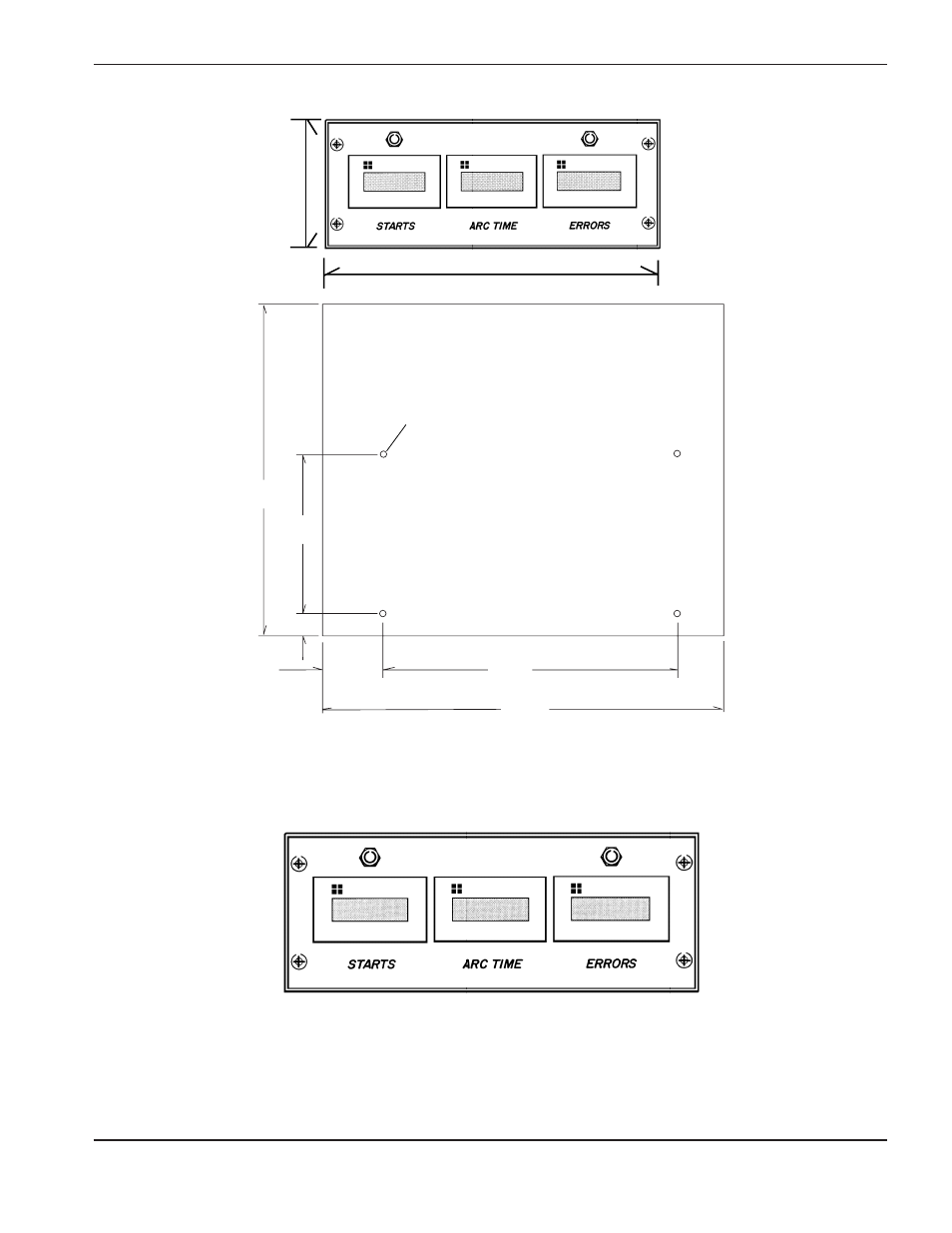

Dimensions du compteur horaire-totalisateur et trous de montage
Reset
Reset
