FONCTIONNEMENT
2-10
HD3070
avec console manuelle Manuel de l’opérateur
12/28/99

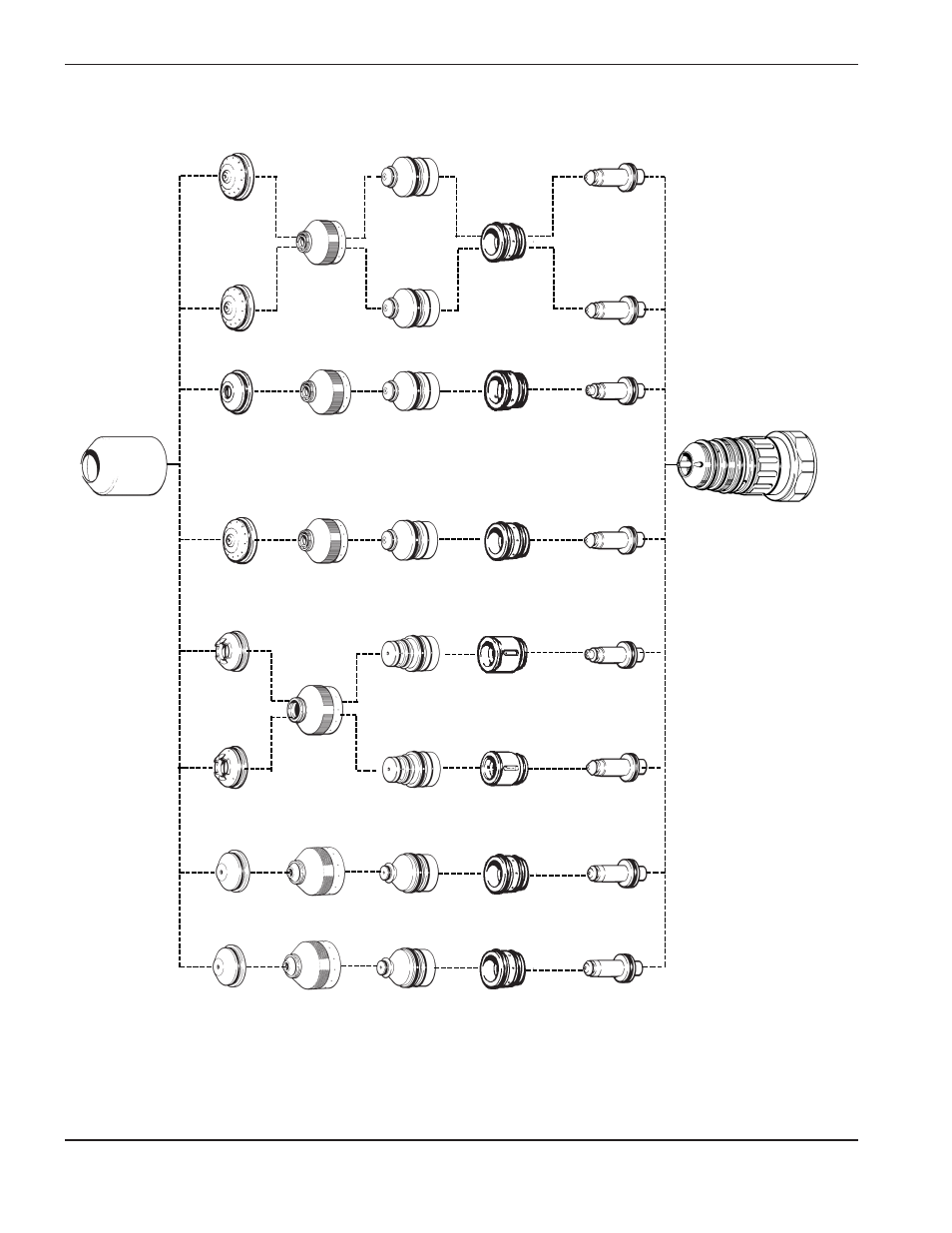

Figure 2-3
Pièces consommables de la torche PAC186
Les pièces consommables CCW (sens inverse des aiguilles d’une montre) sont utilisées pour le coupage symétrique simultané.
020633
120111
020644
020670
120113
020940
020941
120112
020646
020671
30 A
Aciers doux
120112
020647
Torche PAC186
120349
020634/
020687
Buse de
protection
extérieure
020789
Protecteur
Buse
Buse de
protection
intérieure
Diffuseur
020637
Électrode
120111
020671
020645
020937
020938
020637
020633
020949
020948
020947
120113
020795
020796
120273
120266
120272
020637
120410
15 A
Aciers doux
30 A
Aciers
inoxydables
50 A
Aciers doux
50 A
Aciers
inoxydables/
cuivre
70 A
Aciers doux/
aciers inoxydables/
aluminium/
cuivre
70 A
100 A
Aciers doux
120594
120592
120591
120590
120589
100 A
Aciers
inoxydables/
aluminium
120623
(ccw)
120626
(ccw)
120622 (ccw)
120626 (ccw)
120623 (ccw)
120626 (ccw)
120617 (ccw)
120624 (ccw)
120237 (ccw)
120238 (ccw)
120626 (ccw)
120621 (ccw)
120616 (ccw)
