9

Actionneurs rotatifs à membrane et ressort FCD VLAIM050-01 – 05/12

flowserve.com

REMARQUE :
1. Les numéros de pièces

renvoient directement à la
nomenclature ; la consulter
pour obtenir les références
spécifiques des pièces.

2. Les modèles NR2 guidés sont

uniquement utilisés dans les
applications à cycles élevés

3. Les modèles NR3 guidés sont

standards avec les vannes à
ressort de 1,4 à 2,8 bars (20
à 41 psi) ou de 1,9 à 3,8 bars
(28 à 55 psi).

No. article Description

202a Carter supérieur de la membrane

203 Carter inférieur de la membrane

211 Tige de servomoteur

224 Joint torique

225 Membrane

227 Plateau

229 Ressort

256 Écrou M8

326 Coupelle

333 Protection tube plastique

334 Boulon M6

335 Boulon M6 X 16

350 Écrou M6

351 Écrou M6

435 Étiquette

436 Bouchon caoutchouc

365 Écrou de chape

Ensemble 500 Ensemble de membrane guidée

440 Tige guidée

441 Chapeau de guidage

442 Palier

443 Bague élastique

444 Rondelle

445 Écrou autoblocant

Positionner l'orientation du raccord pneumatique sur

le centre de ce trou

Ensemble No. 500
Ensemble boîte à membrane guidée
(Voir les Remarques 2 et 3

)

442

441

445

227

444

440

443

225

Vérifier l'étanchéité dans cette zone

après avoir assemblé les pièces

AVERTISSEMENT : Utiliser une presse pour relâcher le ressort, ou lubrifier les 3 boulons
de compression du ressort (334) pour le relâcher.

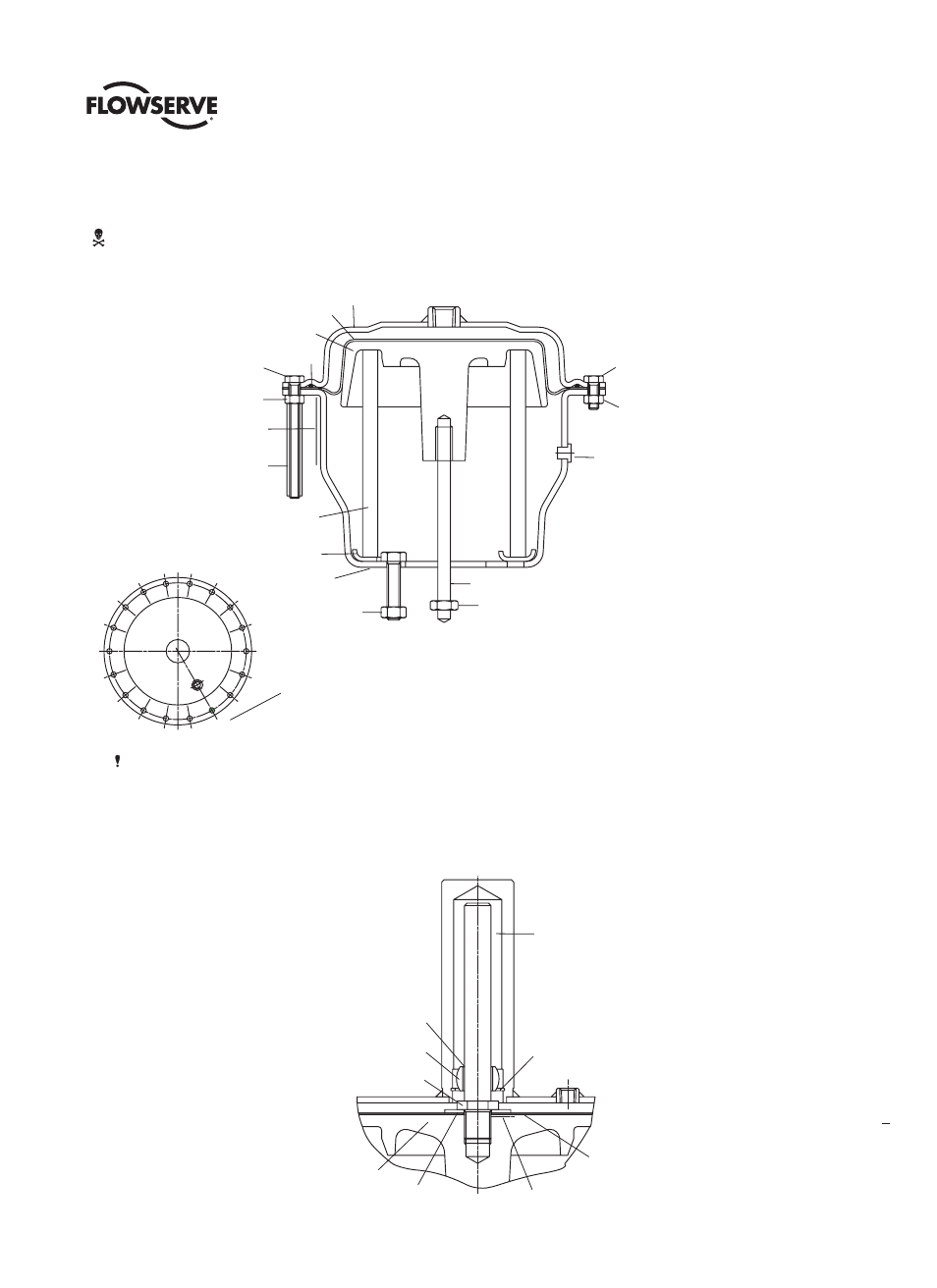

Vue éclatée de l'actionneur rotatif à membrane à ressort

Figure 4

256

335

202

225

227

224

334

350

435

333

229

326

203

365

211

436

351

256
