7
®
Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06
6.0 Placer le joint d’étanchéité du chapeau (it.58) au fond
de l’alésage du corps, faire glisser le chapeau sur l’ar-
bre et le pousser doucement dans l’alésage du corps.
REMARQUE : Lors du montage, le chapeau doit être
orienté avec les faces fraisées perpendiculaires aux
brides du corps de vanne
6. Placer la bague de fond du presse-étoupe dans le cha-
peau puis monter les entretoises et la garniture com-
me il est montré en figure 3 suivant la configuration
choisie, en respectant bien les règles de l’art dans le
cadre des montages de garnitures.
6. Monter le fouloir et la bride du presse-étoupe puis ser-
rer les écrous de la garniture juste à la main.
6.3 Serrer simplement à la main les écrous du chapeau
pour en assurer son maintien.
6.4 Serrer de façon alternée les écrous de chapeau et de
pivot selon les valeurs du tableau II, en respectant les
règles de l’art du serrage en croix.
6.5 Se reporter à la section « Remplacement du siège »
pour le remontage et calage du siège.
6.6 Installer l‘actionneur et l’arcade comme décrit dans le
manuel d’installation de l‘actionneur correspondant.
6.7 Remonter la vanne sur la tuyauterie comme décrit
dans la section « Installation ».

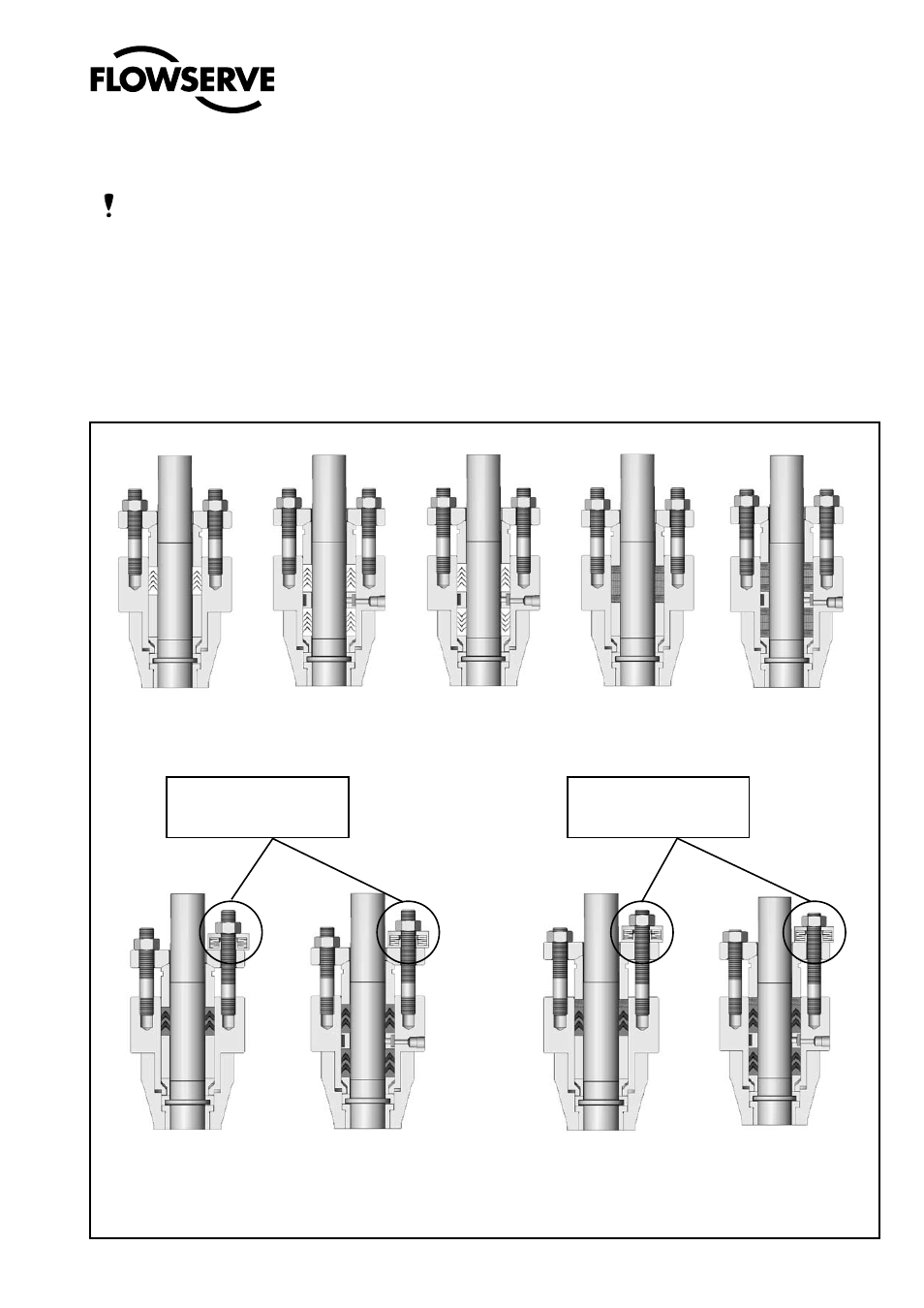

Simple chevrons Double chevrons Double chevrons « vide » Simple graphite Double graphite
Système “Live Loading” :
- en option pour SureGuard / XT
- en standard pour SafeGuard Système “Live Loading” :
- en option pour SureGuard / XT
- en standard pour SafeGuard
Simple SureGuard
Simple SureGuard XT
Simple SafeGuard
Double SureGuard
Double SureGuard XT
Double SafeGuard
Simple SureGuard anti-feu
Simple SureGuard XT anti-feu
Simple SafeGuard anti-feu
Double SureGuard anti-feu
Doublle SureGuard XT anti-feu
Double SafeGuard anti-feu
Figures 3 : configurations types des garnitures de presse-étoupe
