Figure 1 : corps de vanne maxflo 3 – Flowserve Valtek MaxFlo 3 Manuel d'utilisation
Page 5
5
®
Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06
Item 7 Ecrous de presse-étoupe
Item 09 Goujons de presse-étoupe
Item 80 Bride de presse-étoupe
Item 87 Fouloir de presse-étoupe
Item 4 Ecrous de chapeau
Item 08 Goujons de chapeau
Item 93 Entretoise de presse-étoupe
Item 88 Garnitures de presse-étoupe
Item 99 Rondelle de fond de presse-étoupe
Item 40 Chapeau
Item 4 Bouchon de détection de fuite ( option )
Item 58 Joint de chapeau
Item 46 Butée d’arbre
Item 5 Arbre
Item 83 Palier de guide de l’arbre
Item 50 Obturateur
Item 84 Palier de guidage de l’obturateur
Item Corps
Item 3 Cales de réglage du siège
Item 0 Siège
Item 30 Ecrou de siège
Item 6 Joint de pivot
Item Pivot
Item 5 Goujons de pivot
Item 9 Ecrous de pivot

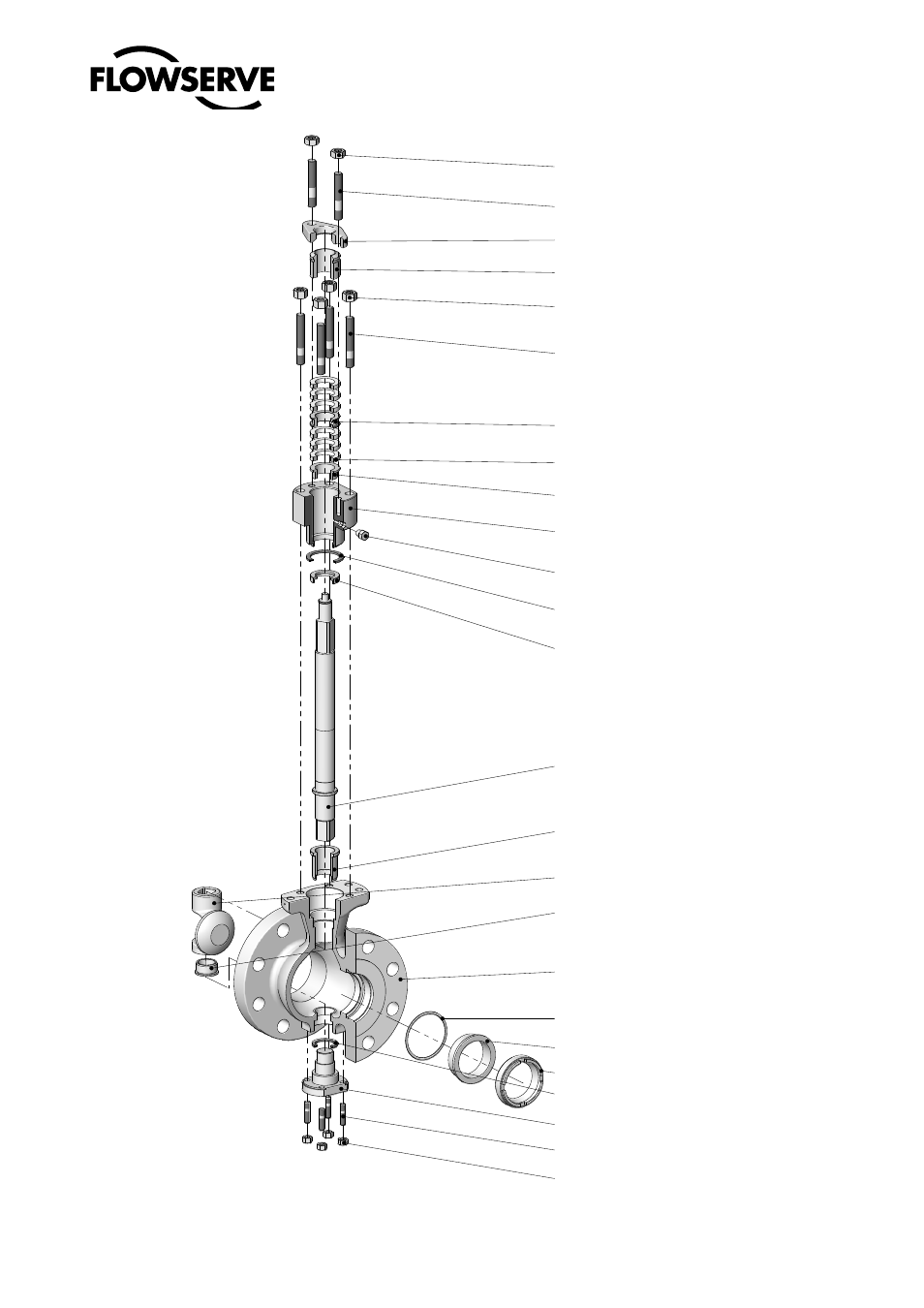

Figure 1 : corps de vanne MaxFlo 3
Les numéros d’item correspondent aux repères des pièces listées
dans les nomenclatures ou listes de pièces de rechange
