3 4 2
8
J
L
M
N
K 1
H
Y
E 1
Z
E 2
Z
G
F
BB

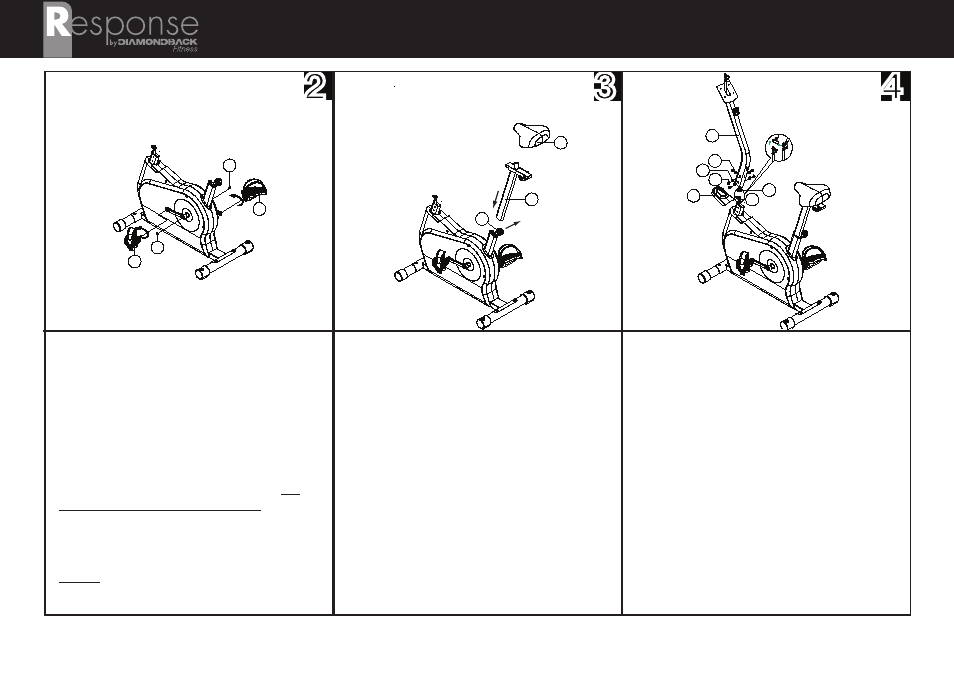

Faites glisser l'étrier sur le dessous de la
selle
(F) sur la tige de selle (G) et serrez les
écrous au même couple.
Faites glisser tout l'ensemble de tige
de selle dans le tube de selle du cadre
principal. Dévissez la molette de réglage
située à droite du tube de selle et tirez-la
vers l'extérieur pour permettre à la tige de
rentrer dans le tube de selle. Réglez la selle
à la hauteur désirée et relâchez la molette.
Ne sortez pas la tige au-delà du repère
minimum d'insertion (MAX) inscrit sur la
tige. Assurez-vous que la tige est bien en
place et serrez la molette.
Déposez les capuchons de manivelle gauche
et droit
(Z) en introduisant un tournevis à
lame plate dans l'ouverture des capuchons et
en les dévissant dans le sens anti-horaire.
Serrez les deux écrous de manivelle (dans le
sens horaire) avec la clé polygonale jointe et
replacez les capuchons de manivelle.
Vissez la pédale gauche (E1) sur la
manivelle gauche. Serrez fermement en
tournant dans le sens anti-horaire au
moyen d'une clé à ergots.
Installez la pédale droite (E2) sur la
manivelle droite, en serrant dans le sens
horaire. Réinstallez les capuchons de
manivelle
(Z).
Déposez les cinq (5) boulons hexagonaux (N),
quatre (4) rondelles plates (M) et une (1) rondelle
courbée (L) du montant de la console (J).
Orientez et glissez la protection de montant de
la console (Y) sur le montant de la console (J).
Tout en maintenant le montant de la console,
joignez soigneusement les connecteurs (H) et
(K1).
Faites glisser le montant de la console pour le
mettre en place sur le cadre principal. Posez
uniquement les boulons, les écrous et les
rondelles inférieurs (L), (M) et (N).
Faites glisser la protection de montant de
console (Y) vers le bas jusqu'à ce qu'elle se
verrouille en place.
Réinstallez les deux (2) boulons
(N) et les
rondelles (M) dans les orifices supérieurs.
