Diamondback RESPONSE PM4360 - Manuel (Page 36)

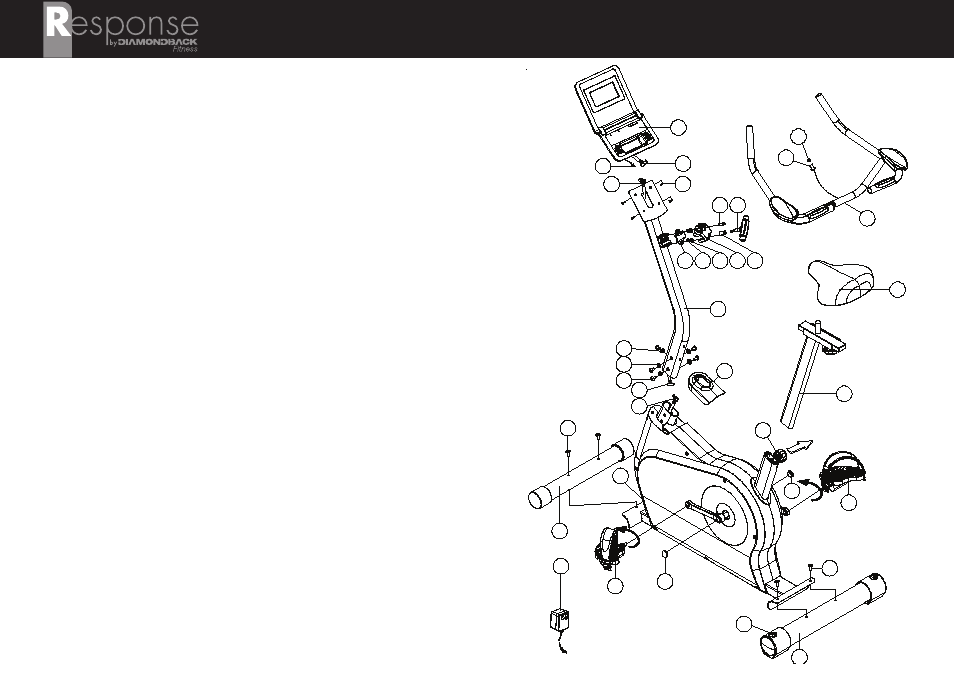

Pièce Description
A . . . . . . . Stabilisateur avant [quantité : 1]
B . . . . . . . Boulon hexagonal - M8 x 1,25 x 16 mm (douille de 6 mm) [2]
C . . . . . . . Stabilisateur arrière [1]
D . . . . . . . Boulon hexagonal - M8 x 1,25 x 16 mm (douille de 6 mm) [2]
E1 . . . . . . Pédale - gauche [1]
E2 . . . . . . Pédale - droite [1]
F . . . . . . . Selle [1]
G . . . . . . . Ensemble de tige de selle [1]
H . . . . . . . Connecteur du faisceau de câblage inférieur [1]
J . . . . . . . Ensemble de montant de console [1]
K1 . . . . . . Faisceau de câblage supérieur - connecteur 1 [1]
K2 . . . . . . Faisceau de câblage supérieur - connecteur 2 [1]
L . . . . . . . Rondelle courbée - 8,0 x 19,0 x 2,0 mm [1]
M . . . . . . . Rondelle plate - 8,0 x 19,0 x 2,0 mm [4]
N . . . . . . . Boulon hexagonal - M8 x 1,25 x 12 mm (douille de 6 mm) [5]
P . . . . . . . Ensemble de barre de poignée [1]
Q1 . . . . . . Étrier de fixation de barre de poignée [1]
Q2 . . . . . . Rondelle de blocage - 7,0 x 13,0 x 2,0 mm [2]
Q3 . . . . . . Rondelle plate - 7,0 x 12,0 x 1,0 mm [2]
Q4 . . . . . . Protection d'étrier de barre de poignée [1]
Q5 . . . . . . Bague d'espacement - 7,0 x 12,0 x 40 mm (plastique) [1]
Q6 . . . . . . Poignée en T - M7 x 1,0 x 65 mm [1]
Q7 . . . . . . Boulon hexagonal - M7 x 1,0 x 30 mm [1]
R . . . . . . . Console [1]
S . . . . . . . Faisceau de câblage pour la fréquence cardiaque - console [1]
T . . . . . . . Faisceau de câblage pour la fréquence cardiaque - barre de
poignée [1]
U . . . . . . . Passe-câbles en caoutchouc [1]
V . . . . . . . Faisceau de câblage - console [1]
W. . . . . . . Vis Phillips - M5 x 0,8 x 10 mm [4]
X . . . . . . . Adaptateur c.a. - fiche US ; 120 V, 60 Hz, 9 V, 1 A [1]
Y . . . . . . . Protection de montant de console [1]
Z . . . . . . . Capuchon de manivelle [2]
AA . . . . . . Patte de nivellement / Capuchon d'extrémité [2]
BB . . . . . . Molette de réglage de la tige de selle [1]
CC . . . . . . Prise jack d'entrée [1]
RESPONSE U6c MONTAGE
6
A
S
W
V
R
C
B
D
E 1
Z
E 2
F
G
L
K 1
H
K 2
M
J
P
Q 1 Q 3 Q 4 Q 2
Q 6 Q 7
Q 5
U
T
X
N
Y
Z
AA
BB
CC
