38
Manuel du propriétaire du Cybex

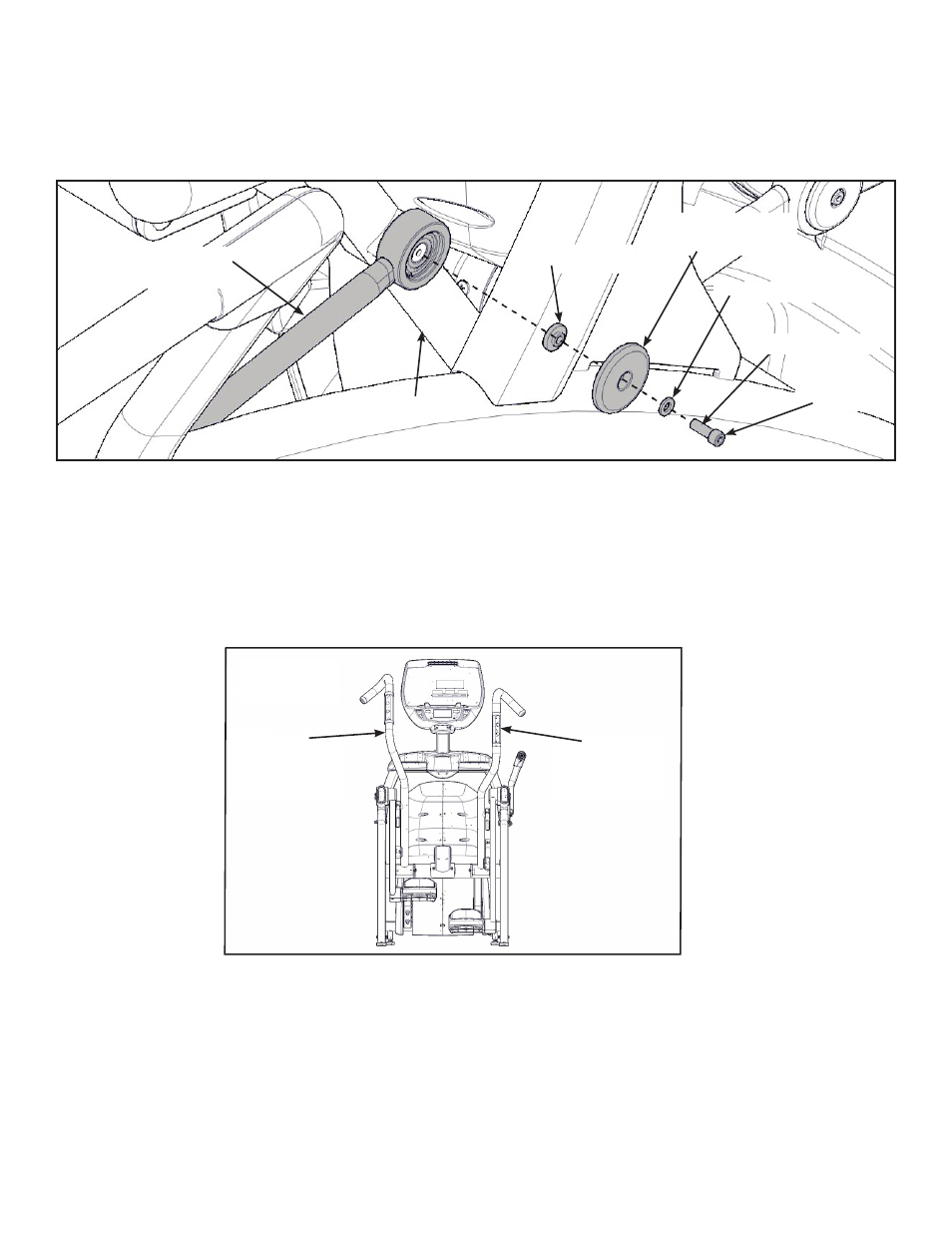

Installer la barre de liaison droite
1. Faites pivoter la poignée droite vers le haut et faites glisser la barre de liaison droite sur le
bras droit.
Barre de
liaison droite
Capuchon de la
barre de liaison
Vis
Rondelle
Bras droit
Entretoise
Colle Loctite
2. Mettez une goutte de colle Loctite sur la vis.
3. Installez la vis, la rondelle, le capuchon de la barre de liaison, et l'entretoise à l'aide d'une clé
Allen de 3/16 po.
4. Serrez la vis à un minimum de 90 in/lbs.
Vérifiez que les poignées sont installées dans la bonne position.
Position
correcte
Poignée
gauche
assemblage
Poignée
droite
assemblage
