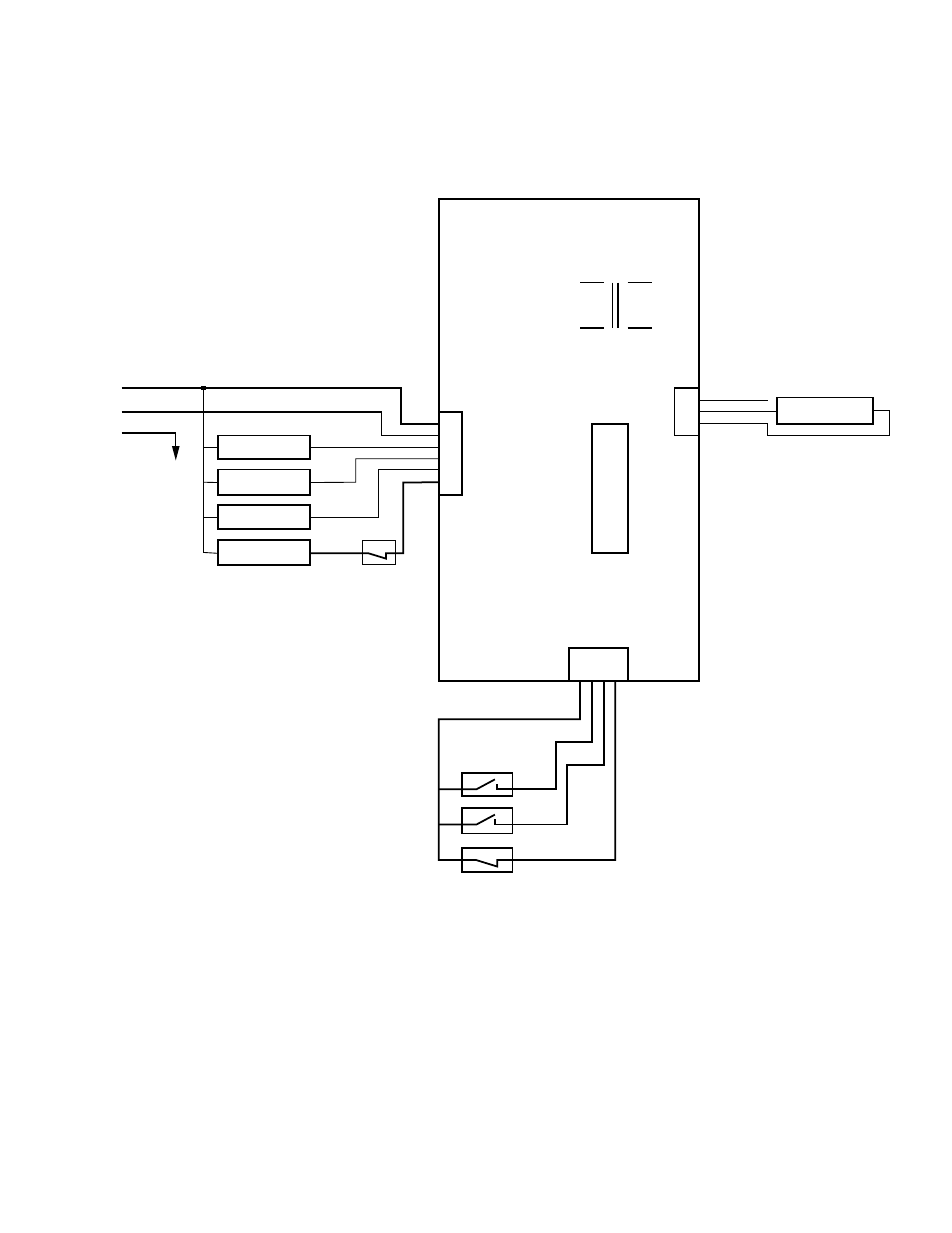

SCHÉMA DE CÂBLAGE

Trans

3 PIN

6 PIN

MCU

+

5V

1

2

3

GND

THERMOSTAT

4 PIN

N
L
G

Blanc

Noir

Orange

Vert

Rouge

Jaune

INTERVERROUILLAGE

CIRCULATION

ÉVACUATION

ALLUMAGE

VIS SANS FIN

1

3

2

4

5

6

TERRE

Orange

Bleu

Gris

Marron

CONTACT SUR DÉPRESSION

CONTACT SUR PRÉSENCE DE FEU

CONTACT SUR DÉPASSEMENT

DE LIMITE HAUTE

1

3

2

4

SECTEUR 120 V/60 Hz
