17
INSTALLATION DU CHAUFFAGE DE PIÈCE - suite
INSTALLATION INTÉRIEURE VERTICALE AUTONOME
1. Placez votre poêle à granulés à un endroit qui répond aux exigences données dans ce manuel, mais où il
n’interférera pas avec l’ossature, le câblage, etc. de la maison.
2. Installez un socle non-combustible sur le plancher sous le poêle à granulés. Ce socle devra dépasser d’au moins
6” (152 mm) de l’avant de l’unité.
3. Placez votre poêle à granulés de chauffage de pièce sur le socle de protection et disposez-la pour laisser à la
ventilation d’évacuation un écartement d’au moins 3” (75mm) par rapport à toute cloison combustible.
4. À l’installation de l’admission d’air, positionnez le centre du tuyau d’admission d’air à l’arrière de votre unité.
Alignez le centre avec le même emplacement sur votre mur extérieur et percez un trou de diamètre 2-1/2” (64
mm) au travers du mur.
5. Fixez bien toutes les connexions de la jonction de ventilation avec 3 vis. Étanchéifiez les connexions de jonction
de ventilation d’évacuation avec du mastic silicone pour températures élevées.
6. Installez le tuyau d’admission d’air.
7. Installez un coude, avec un regard de nettoyage, sur le tuyau d’évacuation qui se trouve à l’arrière de votre unité.
8. Installez une ventilation approuvée vers le haut au travers du plafond. Quand vous passez au travers de la struc-
ture combustible, assurez-vous que coupe-feu approprié de plafond est utilisé. Vous devez conserver un écarte-
ment d’au moins 3” (75 mm) par rapport aux combustibles, et maintenir toute isolation à l’écart de la ventilation
d’évacuation.
9. Faites sortir la ventilation d’évacuation au travers du solin de toit et assurez-vous que le capuchon vertical se
trouve à environ 36” (900 mm) au-dessus du toit.

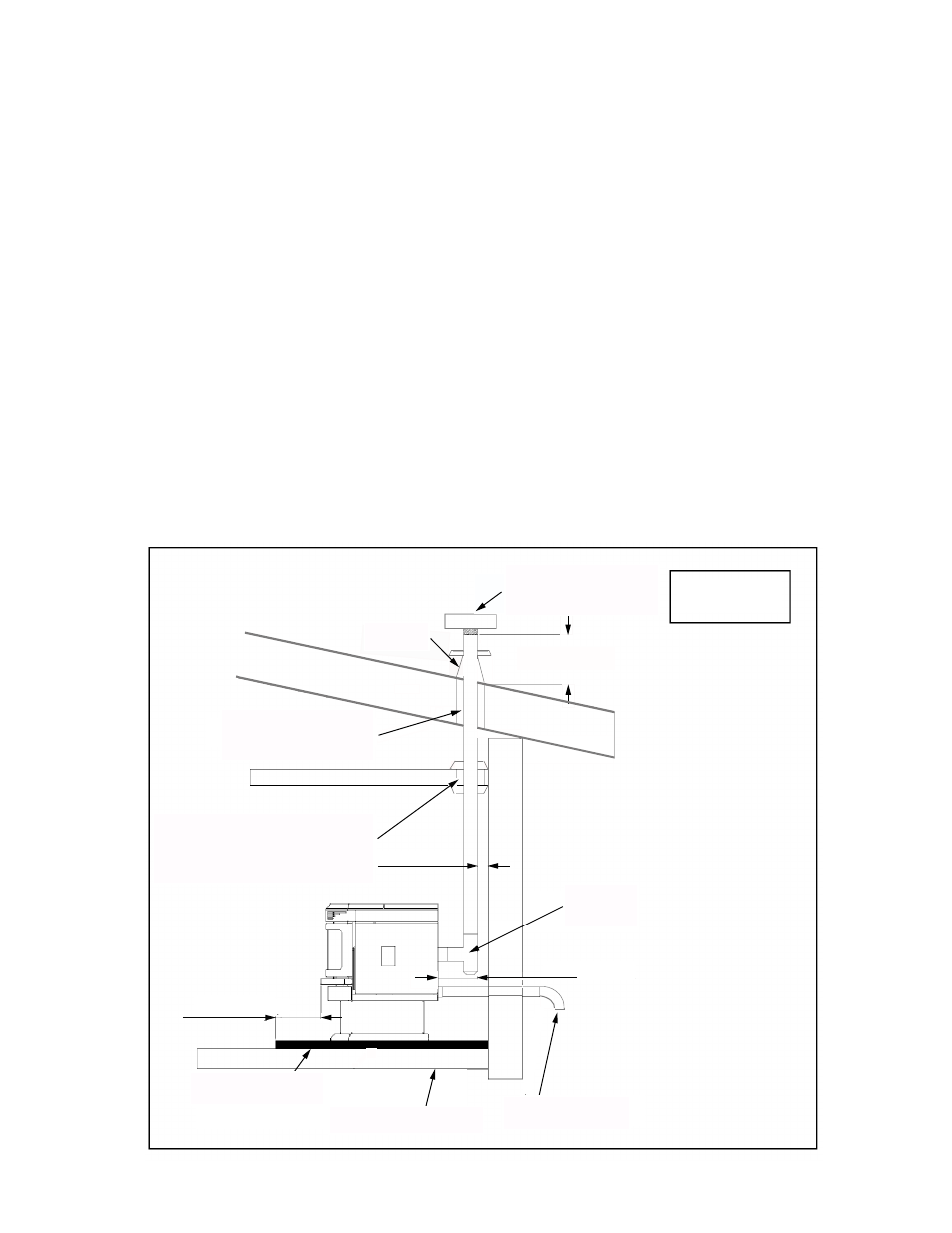

Listed Termination
Flashing
36” (900 mm)
3” (75 mm) Clearance
to Combustibles
Use Ceiling Firestop
3” (75mm) Clearance
to Combustibles 3” (75 mm)
Tee with
Cleanout
6” (150 mm)
Combustion Air
Intake
6” (150 mm)
Non-Combustible
Floor Protection
Existing Combustible
Floor
Figure 10
Use Ceiling Firestop
3” (75mm) Clearance
to Combustibles
Terminaison listée
Solin
Écartement de 3" (75 mm) par
rapport aux combustibles
Utilisez un coupe-feu de
plafond pour un écartement
de 3” (75 mm) par rapport aux
combustibles
Té avec regard
de nettoyage
Admission d’air de
combustion
Plancher existant
(combustible)
Protection non-
combustible de
plancher
