27
Installation dans un foyer en maçon-
nerie :
1. Votre cheminée doit être inspectée par une
entreprise qualifiée de ramonage ou d’installation
pour déterminer son état structurel.
2. Mesurez la longueur de ventilation nécessaire
jusqu’en haut de la cheminée, plus 14” pour assurer
une terminaison à bonne distance du faîte de toiture.
3. Les premiers 5’ d’évacuation seront en flexi-
ble Simpson Dura Vent pour poêle à granulés, le reste
en tuyau rigide. Pour chaque joint prévoyez 1-1/2”
permettant le chevauchement. Vous pouvez avoir be-
soin d’une section de longueur ajustable pour attein-
dre la hauteur correcte. L’admission d’air peut être un
flexible aluminium de 2”.
4. Assemblez la première section rigide de tuy-
au d’évacuation sur le flexible, en vous assurant que
les flèches vers le haut montrées sur les étiquettes
des tuyaux pointent bien vers le haut. Connectez
les sections et verrouillez-les par torsion. Répétez
le processus pour le reste des sections de tuyau et
descendez l’ensemble dans la cheminée. Descendez
les tuyaux d’admission et d’évacuation en dessous de
leur position normale pour les connecter à l’arrière du
poêle. Attachez une corde à la section supérieure de
la conduite de ventilation pour la ramener en position
correcte.
5. Connectez sur l’évacuation du poêle en in-
stallant un adaptateur de tuyaux sur le ventilateur
d’évacuation et soit un coude à 90° ou té pour net-
toyage avec un capuchon. L’admission d’air peut être
attachée au poêle avec un collier pour tuyau.
6. Connectez le poêle sur le coupleur en bas du
flexible de ventilation d’évacuation et verrouillez par
torsion. Poussez le poêle dans le foyer en position
finale.
7. Depuis le haut de la cheminée, tirez le sys-
tème de ventilation jusqu’à la hauteur désirée.
8. Pour la terminaison d’évacuation du poêle à
granulés, utilisez un gros solin conique ou une mitre.
Cela nécessite 14” de tuyau au-dessus du sommet de
la maçonnerie de cheminée. Tirez ce tuyau au travers
du solin à la hauteur voulue et marquez où la mitre va
aller. Descendez en la glissant la mitre sur le tuyau et
fixez-la dessus avec une vis de tôlerie en acier inox
de 1/4”. La mitre va alors tenir tout le système de ven-
tilation d’évacuation.
9. Installez la ventilation d’admission au travers
du capuchon de cheminée en coupant un trou, et in-
stallez le capuchon comme montré, ou fixez la venti-
lation d’admission sur un solin avec un capuchon. Le
haut de cheminée doit être correctement étanchéifié
pour éviter que la pluie ou la neige n’entrent dedans.
10. Installez le capuchon et mastiquez autour du
joint de la mitre et toutes les autres jonctions qui sont
visibles.

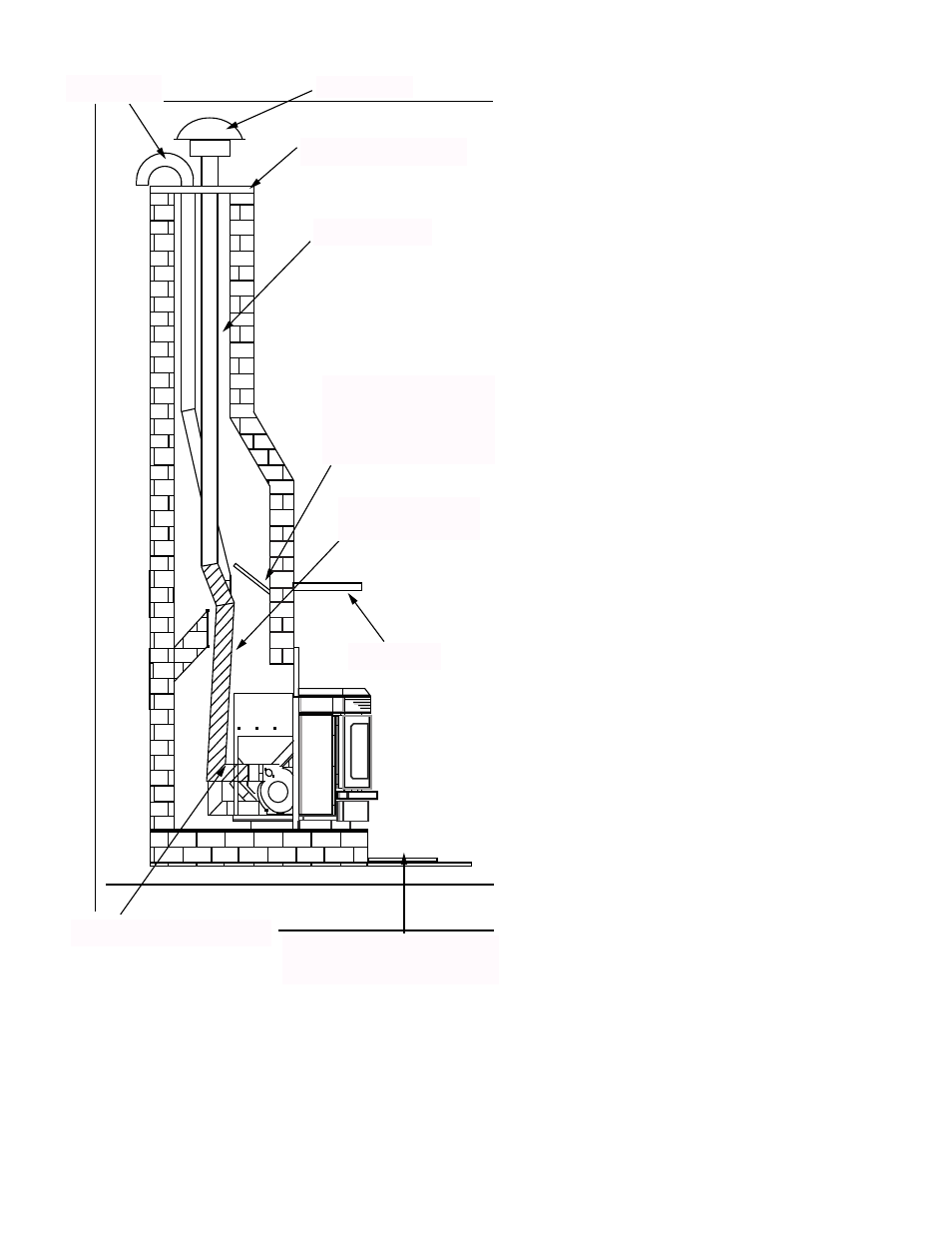

Air Inlet Exhaust Cap
Steel Plate or Flashing
Rigid Vent Pipe
Damper Removed or
Fastened Open
(for Canada) or sealed
Flexible Exhaust
Vent
Mantle
90º Elbow or Clean-Out Tee
Minimum 6” (150 mm)non-
combustible Floor Protection
Prise d’air Capuchon d’évacuation
Plaque métallique ou solin
Tuyau rigide de ventilation
Registre enlevé ou attaché ou-
vert (Canada) ou scellé (USA)
Ventilation d'évacuation
flexible
Manteau
Coude à 90° ou té avec
regard de nettoyage Protecteur non-combustible
de plancher sur au moins 6"
(150 mm)
