26
INSTALLATION DU POÊLE À GRANULÉS ENCASTRÉ - suite

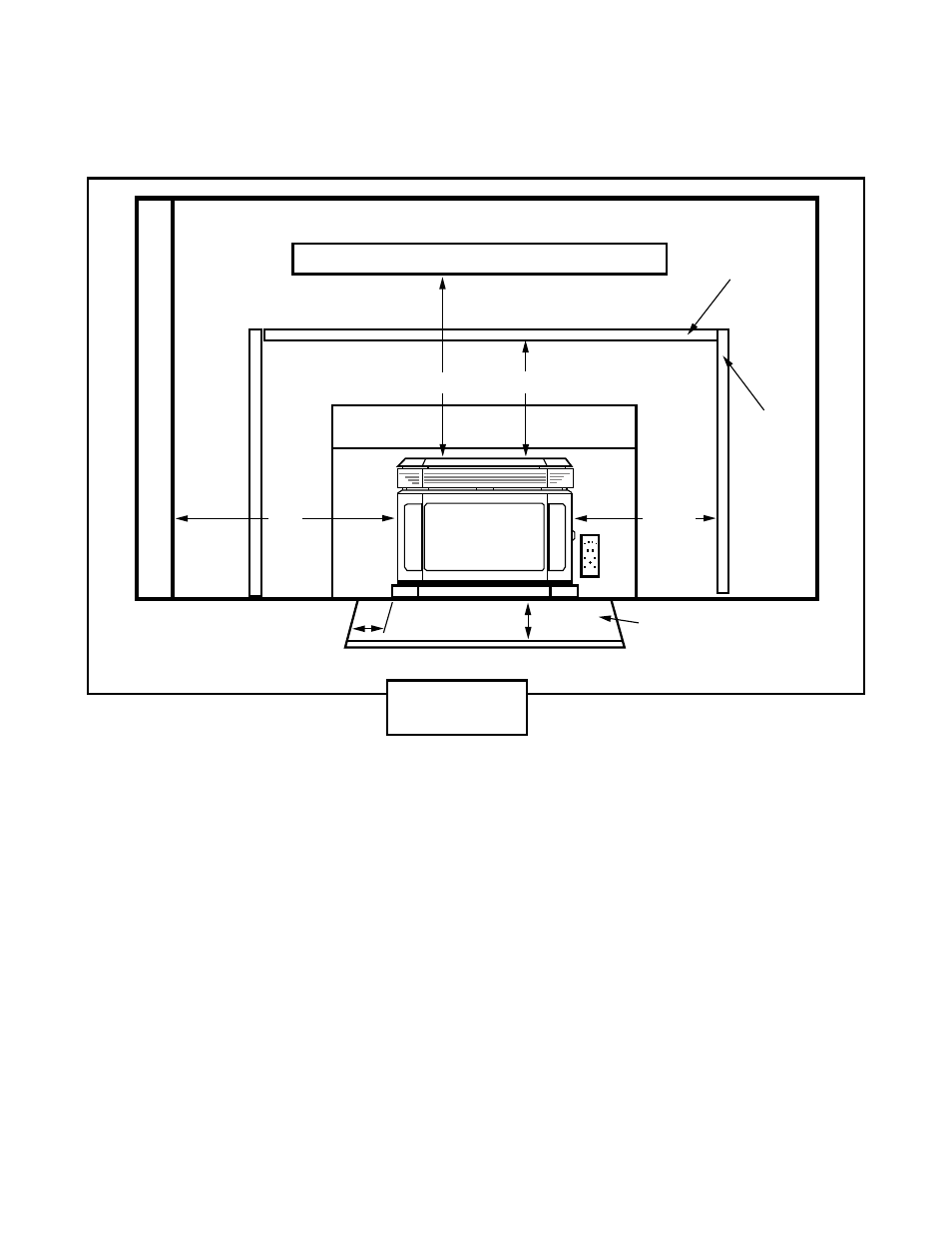

Écartement minimum par rapport aux combustibles et protection du plancher
A : Mur latéral : 16” par rapport au côté de l’appareil
B : Garniture supérieure : 5” par rapport au dessus de l’appareil
C : Garniture latérale : 10,5” par rapport au côté de l’appareil
D : Manteau : 10” au dessus du haut de l’appareil
Protection du plancher
Pour une installation
dans un foyer de MAÇONNERIE, utilisez du non-combustible d’épaisseur 1/2 pouce. Pour une instal-
lation dans un foyer d’usine, utilisez du non-combustible d’épaisseur 1 pouce avec K (coefficient global de transmission
thermique) inférieur à 0,84. En cas de plusieurs couches, ajoutez la valeur R de résistance thermique de chaque couche
pour déterminer la valeur R totale. La valeur R pour la protection est de 1,2.
Spécification de conversion pour la valeur R :
Le facteur K est donné avec une épaisseur requise (T) en pouces : R=1/k x T. le facteur C est donné : R=1/C
Exemple :
Si la protection de sol est en brique de 4” avec un facteur C de 1,25 par-dessus une plaque minérale de 1/8” avec un facteur
K de 0,29, la valeur R totale sera de :
Brique de 4” avec C=1,25 donc R=1/1,25=0,8
Plaque minérale de 1/8” avec K=0,29, donc R=1/0,29 x 0,125=0,431
R total = R de brique + R de minéral = 0,8 + 0,431 = 1,231
Comme R total est supérieur à 1,2, le système de protection est acceptable.
SIDE W
ALL
MANTEL
TOP TRIM
SIDE TRIM
FLOOR PROTECTOR
6”
6”
16”
10” 5”
10.5”
Figure 20
MANTEAU
PROTECTEUR DE SOL
GARNITURE
SUPÉRIEURE
GARNI-
TURE
LATÉRALE
PROTECTEUR DE SOL
