INSTALLATION DU CHAUFFAGE DE PIÈCE - suite
INSTALLATION DE VENTILATION D’ÉVACUATION HORIZONTALE
1. Placez votre poêle à granulés à un endroit qui répond aux exigences données dans ce manuel, mais où il
n’interférera pas avec l’ossature, le câblage, etc. de la maison.
2. Installez un socle non-combustible sur le plancher sous le poêle à granulés. Ce socle devra dépasser d’au
moins 6” (152 mm) de l’avant de l’unité.
3. Placez le poêle à environ 15” (381 mm) d’écart par rapport à la cloison intérieure.
4. Localisez le centre du tuyau d’évacuation de votre unité. Ce point doit être prolongé jusqu’à la cloison in-
térieure de votre maison. Une fois le point central localisé, découpez dans la cloison intérieure un trou de
diamètre 7” (175 mm).
5. L’étape suivante est d’installer le manchon mural, référez-vous aux instructions qui accompagnent cette
pièce pour exécuter cette étape.
6. Raccordez la longueur appropriée de tuyau de ventilation d’évacuation dans le manchon mural. Voyez
l’étape 11 pour déterminer la longueur correcte de ventilation d’évacuation à utiliser.
7. De l’air frais extérieur est obligatoire à l’installation de ce poêle à granulés de chauffage de pièce
dans des maisons étanches et des maisons mobiles. Assurez-vous que la ventilation d’admission d’air
extérieur est munie d’un capuchon approuvé afin d’éviter l’entrée de rongeurs. Assurez-vous de l’installer
à un endroit qui ne sera pas obstrué par de la neige, etc.

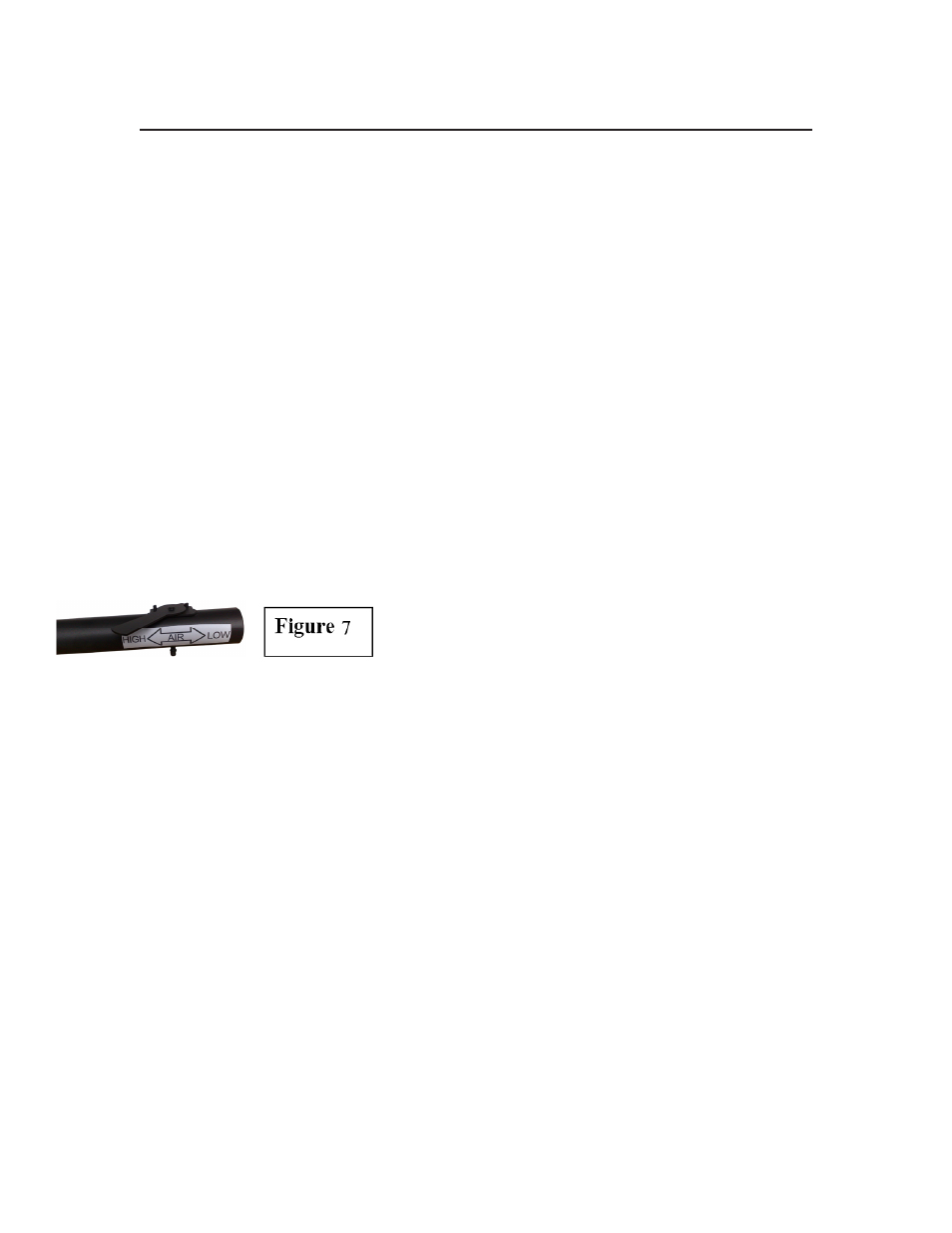

8. Le tuyau d’admission d’air est équipé d’une vanne papillon préréglée pour une prise d’air maximale. Pour
une efficacité de fonctionnement optimale, vous devrez calibrer cette vanne papillon pour fournir moins
d’admission d’air (voyez la Figure 7). Attention : Une trop grande restriction de l’admission d’air peut
faire brûler plus salement, et de ce fait nécessiter des nettoyages plus fréquents.
9. Branchez le tuyau de ventilation d’évacuation sur l’orifice de sortie de votre poêle à granulés.
10. Fixez bien toutes les connexions de la jonction de ventilation avec 3 vis. Étanchéifiez les connexions de
jonction de ventilation d’évacuation avec du mastic silicone pour températures élevées.
11. Poussez l’unité tout droit vers l’arrière vers la cloison intérieure, en vous assurant de maintenir les écarte-
ments minimaux par rapport aux combustibles, soit 6” (152 mm) par rapport à l’arrière de l’unité. Étanchéi-
fiez le vide annulaire du manchon mural et le pourtour du tuyau de ventilation avec du mastic silicone pour
températures élevées.
12. Le tuyau de ventilation d’évacuation doit sortir d’au moins 12” (300 mm) hors du mur extérieur. Étanchéi-
fiez à l’extérieur le vide annulaire du manchon mural et le pourtour du tuyau de ventilation avec du mastic
silicone pour températures élevées.
13. Installez un capuchon approuvé de terminaison horizontale, ou si nécessaire installez un coude à 90° avec
une longueur appropriée de ventilation verticale. Un capuchon approuvé pour ventilation verticale est alors
recommandé.
