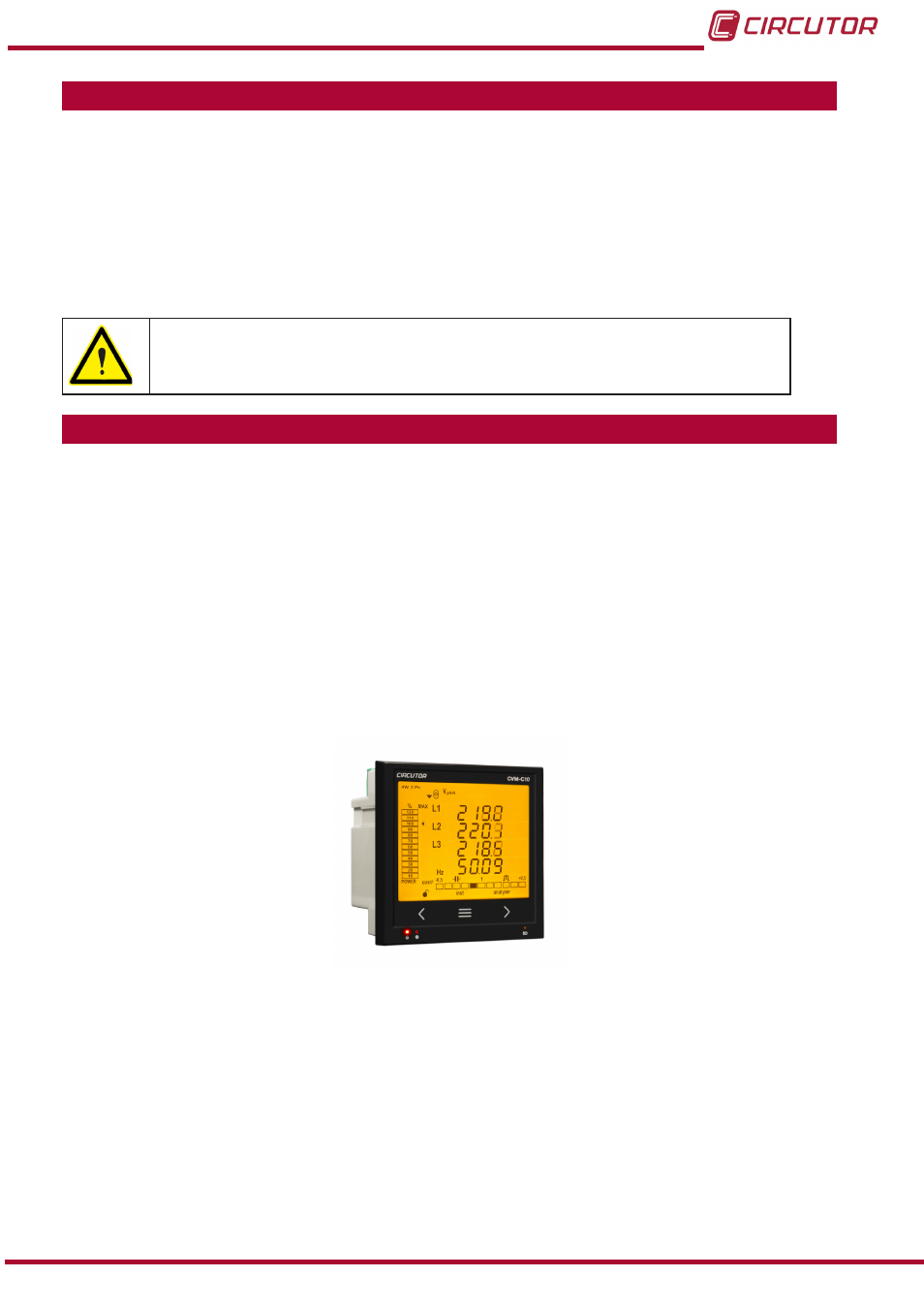

1�- VÉRIFICATION À LA RÉCEPTION
À la réception de l’équipement, vérifiez les points suivants :
a) L’équipement correspond aux spécifications de votre commande.
b) L’équipement n’a pas subi de dommages durant le transport.
c) Réaliser une inspection visuelle externe de l’équipement avant de le connecter.
d) Vérifier qu’il est équipé de :
- Un guide d’installation,
- 2 Éléments de retenue pour la fixation ultérieure de l’équipement,
- 5 connecteurs.
Si vous observez un problème de réception, contactez immédiatement le
transporteur et/ou le service après-vente de CIRCUTOR�
2�- DESCRIPTION DU PRODUITE
Le CVM-C10 est un instrument qui mesure, calcule et affiche les principaux paramètres électri-
ques sur des réseaux monophasés, à deux phases, avec et sans neutre, triphasés équilibrés,
avec une mesure en ARON ou déséquilibrés. La mesure est réalisée en véritable valeur effica-
ce, au moyen de trois entrées de tension CA et trois entrées de courant.
Il existe 3 versions de l’équipement en fonction de l’entrée de courant :
 CVM-C10-ITF, mesure de courant indirect avec transformateurs /5A ou /1A.
 CVM-C10-ITF-IN, mesure de courant indirect avec transformateurs /5A ou /1A et
une entrée pour la mesure de courant de neutre..
 CVM-C10-MC, mesure de courant indirect avec transformateurs efficaces de la
série MC1 et MC3.
 CVM-C10-mV mesure de courant indirect avec des transformateurs /0.333V.
L’équipement dispose de :
- 3 touches, qui permettent de se déplacer sur les différents écrans et réaliser la
programmation de l’équipement.
- 3 DEL d’indication : CPU, ALARME et TOUCHE.
- display LCD, pour afficher tous les paramètres,
- 2 entrées numériques, pour la sélection du tarif ou pour détecter l’état logique de
signaux extérieurs.
- 2 sorties numériques, totalement programmables.
(Pas disponibles dans le modèle CVM-C10-ITF-IN)
- 2 relais d’alarme, totalement programmables
- Communications RS-485, avec deux protocoles de série : MODBUS RTU©. et BACnet.
