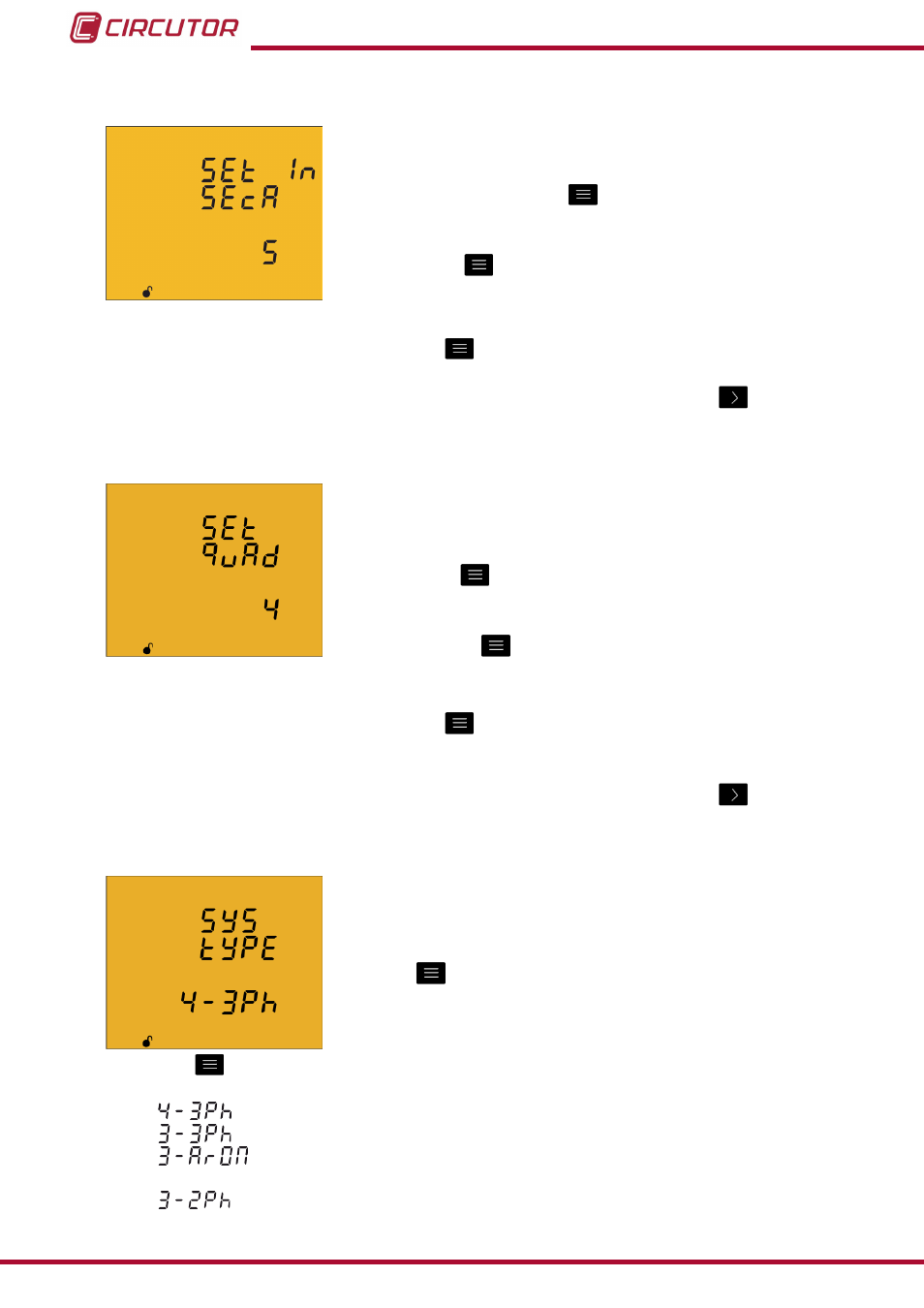

4�9�6� Secondaire de courant neutre (modèle CVM-C10-ITF-IN)
Sur cet écran, on sélectionne le secondaire du transformateur de
courant neutre.
Pour pouvoir éditer la valeur du secondaire du transformateur, il
faut appuyer sur la touche
pendant 3 secondes. Sur la partie
inférieure de l’écran apparaît l’icône prog�
Avec la touch nous passons entre les deux possibles options
du secondaire du transformateur de courant (1A ou 5A).
Pour valider la donnée, il faut appuyer pendant 3 secondes, l’icône prog disparaît du
display.
Pour accéder à l’étape suivante de programmation, appuyer sur la touche
.
4�9�7� Nombre de quadrants
Sur cet écran on sélectionne le nombre de quadrants sur
lesquels l’équipement réalise la mesure.
Pour pouvoir éditer la valeur du nombre de quadrants, appuyer
sur la touche
pendant 3 secondes. Sur la partie inférieure de
l’écran apparaît l’icône prog�
Avec la touche nous passons entre les deux possibles op-
tions : 2 ou 4 quadrants.
Pour valider la donnée, il faut appuyer pendant 3 secondes, l’icône prog disparaît du
display.
Pour accéder à l’étape suivante de programmation, appuyer sur la touche
4�9�8� Type d’installation
Sur cet écran, on sélectionne le type d’installation
Pour pouvoir éditer le type d’installation, il faut appuyer sur la
touche
pendant 3 secondes. Sur la partie inférieure de
l’écran apparaît l’icône prog�
La touche saute entre les différentes options :
Mesure de Réseau triphasé avec connexion à 4 fils.
Mesure de Réseau triphasé avec connexion à 3 fils.
Mesure de Réseau triphasé avec connexion à 3 fils et transformateurs en
connexion ARON.
Mesure de Réseau biphasé avec connexion à 3 fils.
