4.10.- COMMUNICATIONS
Les
CVM-C10 disposent d’un port de communications RS-485.
L’équipement possède en série deux protocoles de communication :
MODBUS RTU ® et BAC-
net�
Sur le menu de configuration, le protocole et les paramètres de configuration sont sélectionnés.
(“
4.9.28. Communications RS-485 : Protocole”)
Note : Protocole BACnet disponible sur les équipements avec la version 3.00 ou supérieure.
4�10�1� CONNECTIQUE
La composition du câble RS-485 devra être réalisée avec un câble à couple tressé avec une
maille de blindage (minimum 3 fils), avec une distance maximale entre le
CVM-C10 et l’unité
master de 1200 mètres de longueur.
Sur ce bus, nous pourrons connecter un maximum de 32
CVM-C10.
Pour la communication avec l’unité master, nous devons utiliser un convertisseur intelligent à
protocole de réseau RS-232 à RS-485.
B ( - )
A ( + )
S
POWER SUPPLY
INPUTS
A
(+) B(-)
GND
RS485
S1
S2
S1
S2 S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2
I1 I2
OUTPUTS
Rc R2 R1
Tc T2 T1
S0- S0+ S0+
POWER SUPPLY
INPUTS
A
(+) B(-)
GND
RS485
S1
S2
S1
S2 S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2
I1 I2
OUTPUTS
Rc R2 R1
Tc T2 T1
S0- S0+ S0+
RS-232 / USB / Ethernet / Profibus ...
PC
RS-485
RS-485
RS-232
USB
Ethernet
Profibus
...

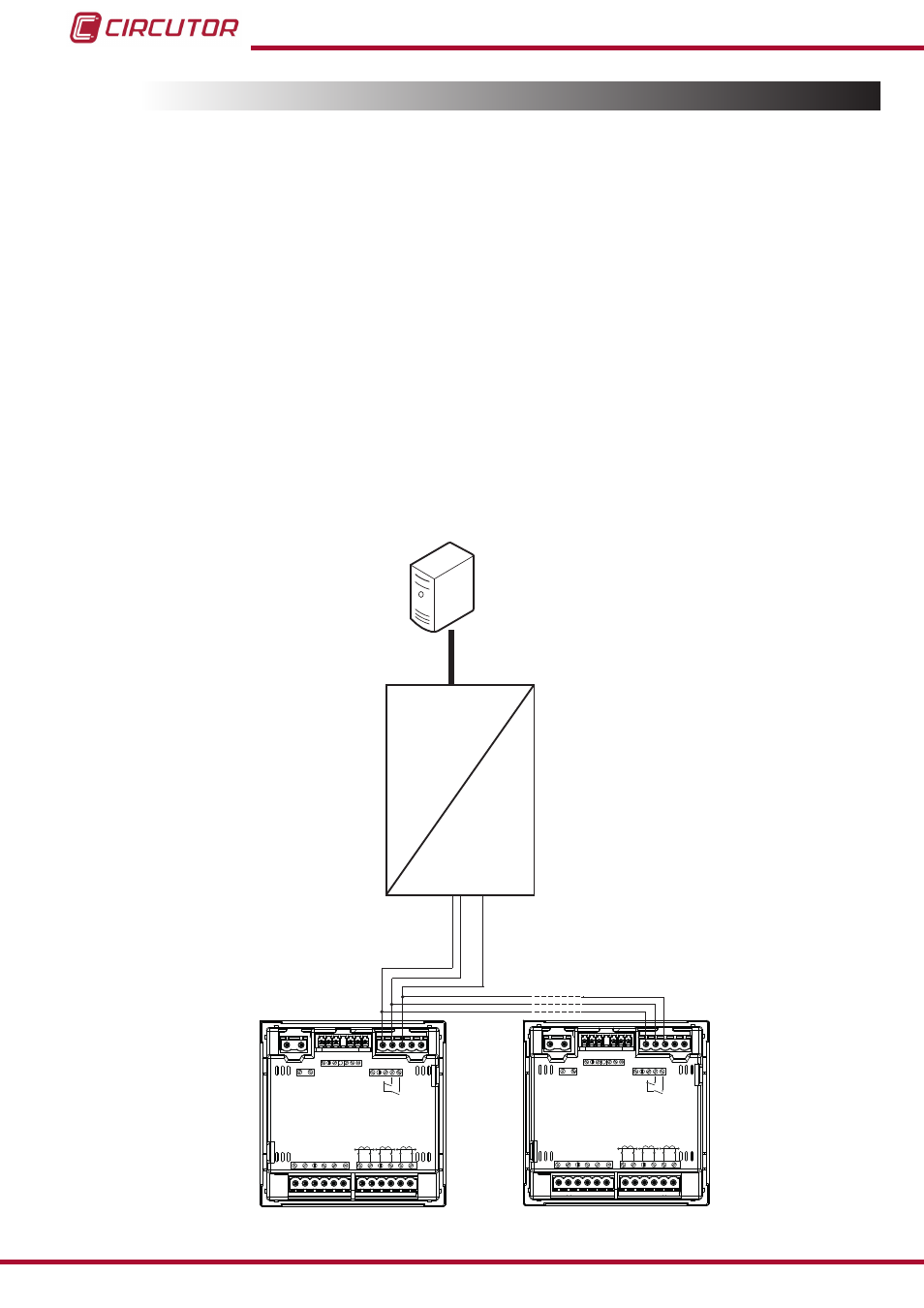

Figure 25: Schéma de connectique RS-485�
