Sur le profil
analyzer de l’équipement, 11 écrans différents sont affichés (
Pour se déplacer sur les différents écrans, il faut utiliser les touches
et
.
Le symbole
inst sur la partie inférieure de l’écran indique que les valeurs qui sont affichés sont
instantanées.

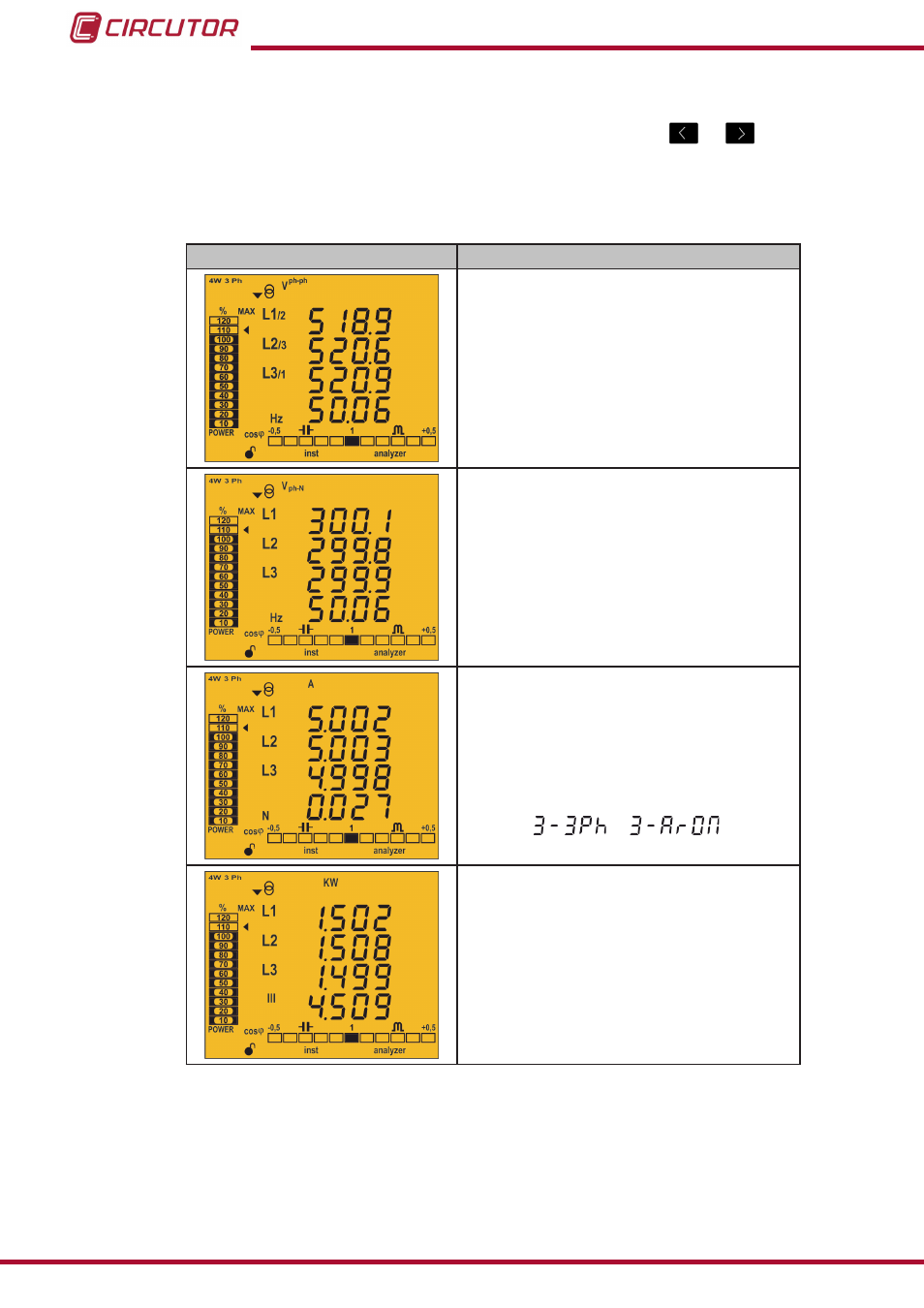

Tableau 9: Écrans du profil
Écran
Paramètres (unités)
Tension phase-phase L1-L2 (V
ph-ph
)
Tension phase-phase L2-L3 (V
ph-ph
)
Tension phase-phase L3-L1 (V
ph-ph
)
Fréquence (Hz)
Tension phase-neutre L1 (V
ph-N
)
Tension phase-neutre L2 (V
ph-N
)
Tension phase-neutre L3 (V
ph-N
)
Fréquence (Hz)
Courant L1 (A)
Courant L2 (A)
Courant L3 (A)
Courant de neutre (A)
(1
)
(1
)
Non disponible pour les type d’installation
et
.
Puissance active L1 (M/k W)
Puissance active L2 (M/k W)
Puissance active L3 (M/k W)
Puissance active III (M/k W)
En sélectionnant l’option 2 quadrants, les
valeurs de génération ne sont pas mesu-
rées.
