4�5�3� USER
Ce profil est identifié par le symbole
user sur la partie inférieure de l’écran (
Figure 23
).

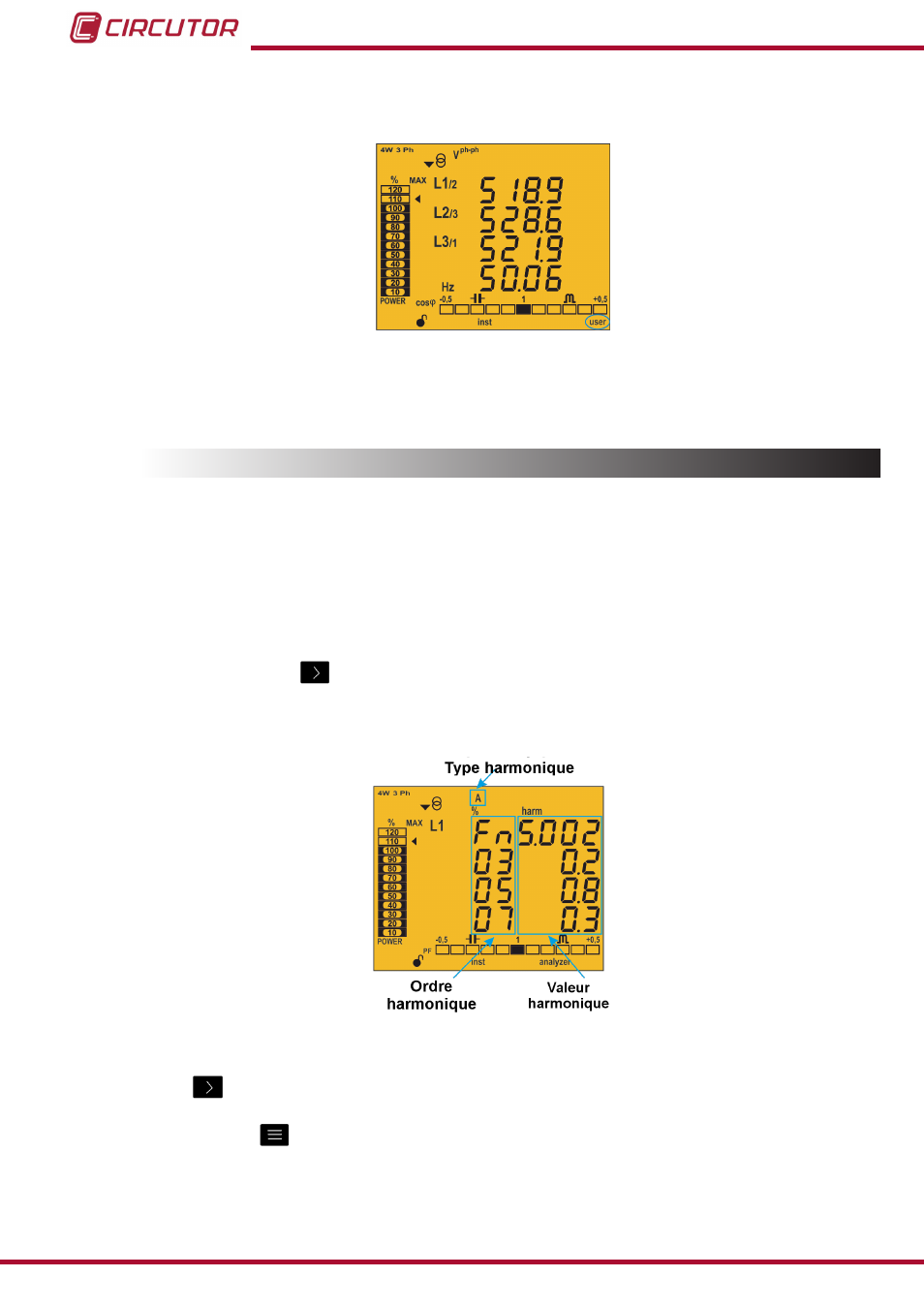

Figure 23:Écran du CVM-C10 avec le profil de fonctionnement user.
Sous ce profil, sont visualisés les écrans qui ont été sélectionnés dans le menu de program-
“4.9.11. Sélection du profil de fonctionnement”
).
4.6.-
HARMONIQUES
L’équipement peut afficher les harmoniques de tension et de courant, jusqu’au 31
ème
harmoni-
que, de chacune des lignes, L1, L2 et L3.
Il faut activer leur affichage à travers le menu de programmation (
).
Les écrans d’affichage d’harmoniques sont affichés dans tous les profils de fonctionnement en
appuyant sur la touche
après le dernier écran du profil.
Les harmoniques sont représentés tel que montré sur la
Figure 24
.
Figure 24: Écran des harmoniques de courant du CVM-C10
La touche
saute à l’écran suivant d’harmoniques.
Avec cette touche
, nous affichons les différents types d’harmoniques :
• Harmoniques de tension L1- L2 - L3
• Harmoniques de courant L1- L2 -L3
