3.3.- BORNES DE L’ÉQUIPEMENT
3�3�1�- Liste des bornes, modèles CVM-C10-ITF, CVM-C10-MC et CVM-C10-mV
Tableau 2:Liste des bornes du CVM-C10-ITF, CVM-C10-MC et CVM-C10-mV�
Bornes de l’équipement
1 : A1, Alimentation auxiliaire
13: I2, entrée numérique 2 / sélection de tarif
2: A2, Alimentation auxiliaire
14: V
L1,
Entrée de tension L1
3: Rc, Commun des Sorties de relais
15: V
L2,
Entrée de tension L2
4: R2, Sortie Relais 2
16: V
L3
,Entrée de tension L3
5: R1, Sortie Relais 1
17: N, Neutre
6: Tc, Commun des sorties numériques
18: S1
,
Entrée de courant L1
7: T2, Sortie Numérique 2
19: S2, Entrée de courant L1
8: T1, Sortie Numérique 1
20: S1, Entrée de courant L2
9: A(+), RS485
21: S2, Entrée de courant L2
10: B(-), RS485
22: S1, Entrée de courant L3
11: GND, pour RS485 et pour les entrées numériques
23: S
2
, Entrée de courant L3
12: I1, entrée numérique 1 / sélection de tarif
1
2
3
4
5
6
7
8
9
10 11 12
13
14
15
16 17
18 19 20
21 22 23
POWER SUPPLY
INPUTS
A
(+) B(-)
GND
RS485
S1
S2
S1
S2 S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2
I1 I2
OUTPUTS
Rc R2 R1
Tc T2 T1
S0- S0+ S0+

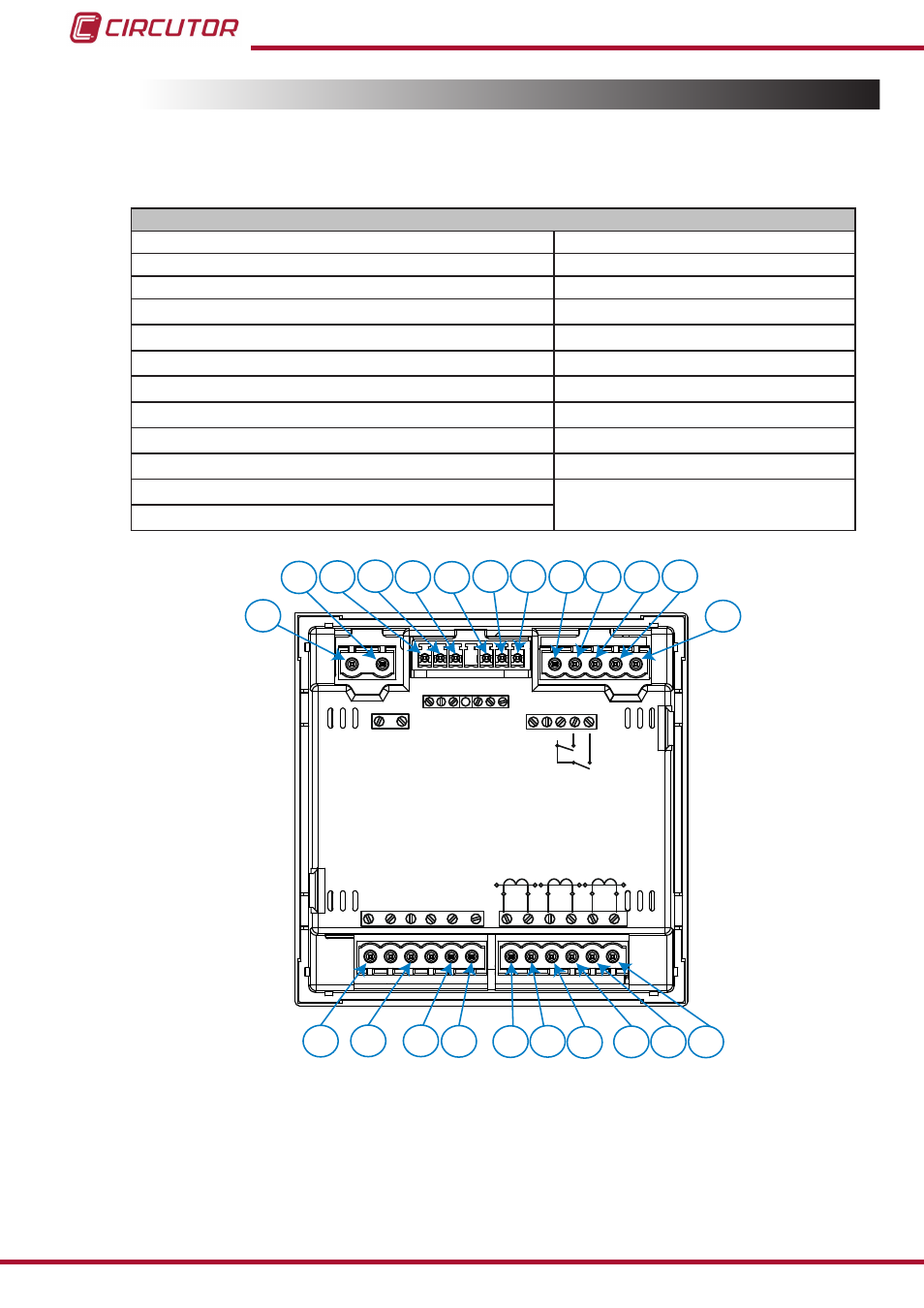

Figure 1: Bornes du CVM-C10-ITF, CVM-C10-MC et CVM-C10-mV�
