2-INSTRUCTIONS POUR L'INSTALLATION
RACCORDEMENT DU PRODUIT À LA CHEMINÉE

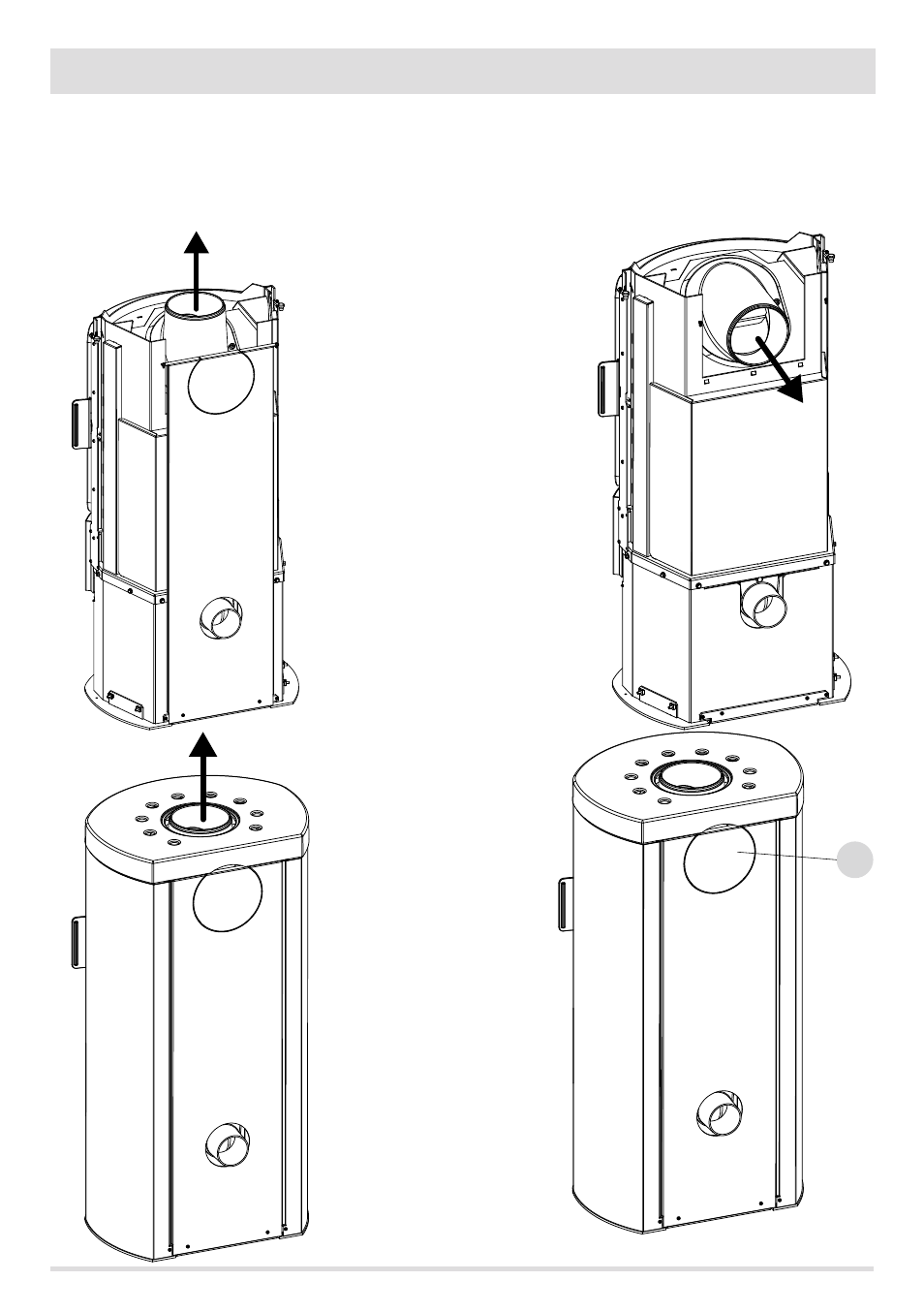

Le tube de sortie des fumées est prédisposé par l’entreprise pour la sortie des fumées vers le haut du produit (fig.1/3).
Il est possible de placer la sortie des fumées à l’arrière du produit (fig.2/4) en dévissant les deux vis sur le collier du raccord des fumées et
en le tournant de 180°C.
Pour réaliser la sortie des fumées postérieure, il faut détacher le bouchon partiel «S» situé sur le panneau postérieur du produit. (fig.4)
FIG.1
FIG.3
FIG.2
FIG.4
